Назначение установки для измерения ослабления Д1-24:
Д1-24 предназначена для измерения модуля коэффициента передачи встроенных и отдельных аттенюаторов, пассивных и активных четырехполюсников в ВЧ и СВЧ трактах различной радиотехнической аппаратуры, в том числе в составе подвижных комплексов. Может использоваться для оценки шумовых параметров ВЧ и СВЧ устройств.
Особенности установки для измерения ослабления Д1-24:
Установка имеет встроенный калибратор, обеспечивающий автоматическую метрологическую поверку на ПЧ, встроенный входной переключаемый аттенюатор, обеспечивающий метрологическую поверку на ВЧ.

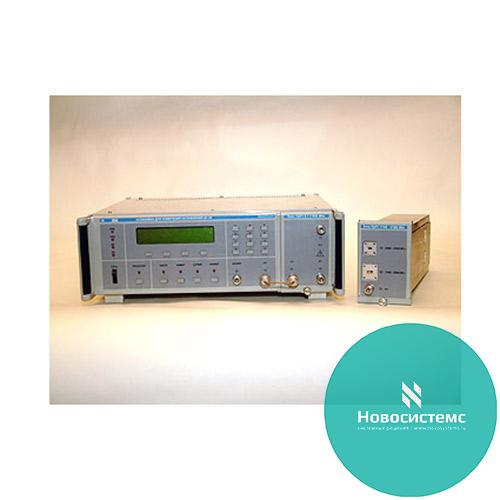

Установка Д1-24 выполнена в базовой несущей конструкции «Надел-85», скомпанована по функционально-узловому принципу и состоит из базового блока и двух сменных блоков преобразования частоты: 0,1…17850 МГц и 17,44…37,5 ГГц.
Установка Д1-24 заменяет установки Д1-14 и Д1-17. С дополнительной метрологической аттестацией в диапазоне частот 10...1200 МГц может заменить установку ДК1-16. Зарубежный аналог VM-7 Weinschel Eng. (США).
Базовая модель установки – Д1-24/1 ( 0,1…17850 МГц).
Технические характеристики установки для измерения ослабления Д1-24:
| Параметры | Значения |
|---|---|
| Диапазон рабочих частот | Д1-24 — 0,1 - 37500 МГц |
| Д1-24/1 — 0,1 - 17850 МГц | |
| Д1-24/2 — 17440 - 37500 МГц | |
| Пределы измерения ослабления в диапазоне частот | До 1200 МГц +20...-130(120) дБмВт |
| Свыше 1200 МГц +20...-110(100) дБмВт | |
| Пределы допустимой систематической погрешности измерения ослабления | 10 дБ 0,04 дБ |
| 110 дБ 2,0 дБ | |
| 130 дБ 2,7 дБ |
Общие характеристики установки для измерения ослабления Д1-24
| Потребляемая мощность | 80 В · А |
| Габариты | 480х160х460 мм |
| Масса | 26 кг |
