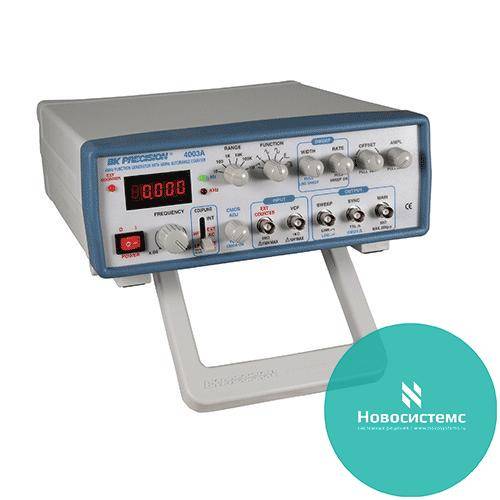

BK 4003A - Генератор функций, 4 МГц
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
Генерирует сигналы синусоидальной, треугольной и прямоугольной формы в диапазоне 0,5 Гц – 4 МГц. Функция развертки обеспечивает линейное или логарифмическое свипирование с регулируемыми значениями времени и глубины свипирования. Выходной сигнла ТТЛ < 25 нс. Смещение DC 100%. Выходной сигнал с регулируемой амплитудой плюс аттенюатор 20 дБ.Модель 4003А представляет собой генератор развертки. Функция развертки обеспечивает линейное или логарифмическое свипирование с регулируемыми значениями времени и глубины свипирования. В модель 4003А добавлен внешний 5-разрядный частотомер 60 МГц.
Функции:
- Генерирует сигналы синусоидальной, треугольной и прямоугольной формы в диапазоне 0,5 Гц – 4 МГц.
- Выходной сигнал 20 В пик-пик в разомкнутую цепь (10 В пик-пик на нагрузке 50 Ом)
- Выходной сигнла ТТЛ < 25 нс
- Смещение DC 100%
- Выходной сигнал с регулируемой амплитудой плюс аттенюатор 20 дБ
- Выход КМОП-сигналов регулируемого уровня
- 5-разрядный ЖК-дисплей
- Вход генератора, управляемого напряжением (VCG)
ХАРАКТЕРИСТИКИ ОСНОВНОГО ВЫХОДНОГО СИГНАЛА
- Диапазон частот..........0,5 Гц – 4 МГц в 6 диапазонах
- Формы сигнала..........6 форм сигнала (синус, прямоугольный, треугольный, прямоугольный, импульс (+), импульс (-), пилообразный)
- Амплитуда..........20 В пик-пик в разомкнутую цепь (10 В пик-пик на нагрузке 50 Ом)
- Аттенюатор..........0 дБ, - 20 дБ (+ 2%)
- Выходной импеданс..........50 Ом (+ 2%)
- Смещение DC..........+ 10 В (ручка ADJ.)
- Регулировка частоты..........Точность частотомера
- Искажение..........< 1%, 1 Гц - 100 кГц
- Время нарастания/спада..........< 60 нс
- Вход частотного фильтра (VCF)..........Регулируется в пределах 0 - 10 В
ХАРАКТЕРИСТИКИ СИНХРОСИГНАЛА:
- Время нарастания..........< 40 нс
- Уровень..........> 2 В пик-пик (в разомкнутую цепь)
- Формы сигнала..........Прямоугольный, импульсный
- СВИПИРОВАНИЕ
- Режим..........Линейное/логарифмическое свипирование
- Глубина свипирования..........> 100:1, плавная регулировка
- Время свипирования..........от 10 мс до 5с, плавная регулировка
- Выходное напряжение свипирования..........10 В пик-пик (в разомкнутую цепь)
- Выходной импеданс..........1 кОм + 2%
|
Частотомер
|
Модель 4001А
|
Модель 4003А
|
|
Дисплей
|
-
|
6-разрядный ЖК-дисплей с функцией автоматического переключения диапазонов; 0,36 дюйма
|
|
Время стробирования
|
-
|
Автовыбор (0,25 с – 10 с)
|
|
Разрешение
|
-
|
0,001 Гц
|
|
Режим
|
-
|
Генератор функции (ВНУТР.)/
Частотомер (ВНЕШ.)
|
|
Аттенюатор
|
-
|
0 дБ, - 26 дБ (+ 2%)
|
|
Погрешность
|
-
|
< 0,02% ± 1 цифра
|
|
Временная база
|
-
|
200 МГц (+ 10 ppm)
|
|
Диапазон частот
|
-
|
0,2 Гц –-60 МГц
|
|
Чувствительность
|
-
|
25 мВ, среднеквадратичное значение при частоте 1 МГц
|
|
Макс. входной сигнал
|
-
|
250 В, среднеквадратичное значение
|
|
Входной импеданс
|
-
|
1 МОм +2%
|
|
Источник питания
|
115/230 В переменного тока + 10%, 50/60 Гц, 25 Вт
|
|
|
Размеры
|
275 x 90 x 300 мм
|
|
|
Масса нетто
|
2,2 кг
|
2, 5 кг
|
