Описание:

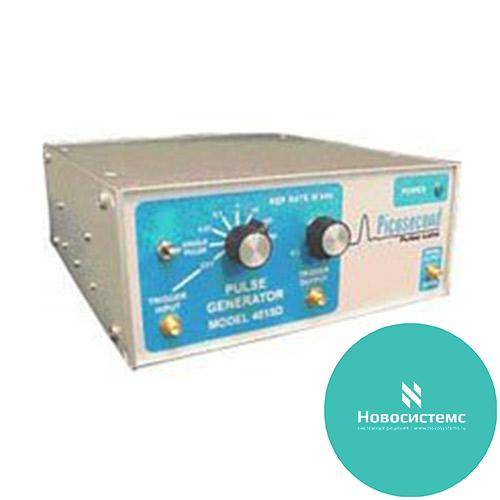

Назначение генератора испытательных импульсов 4015D
Генератор испытательных импульсов 4015D: Время нарастания 15 пс; Время спада 20 нс; Длительность импульса 5 нс, затем спад 10 нс по экспоненте; Джиттер 1,5 пс скз; Максимальная амплитуда -5 В (на нагрузке 50 Ом); Период следования 1 Гц … 500 кГц; Выходной разъем 1,85 мм или 2,4 мм; Масса 3,6 кг.
Технические характеристики генератора испытательных импульсов 4015D
Параметр
|
Значения
|
ВЫХОДНЫЕ ПАРАМЕТРЫ
|
|
Время нарастания
|
15 пс
|
Максимальная амплитуда на нагрузке 50 Ом
|
-5 В
|
Длительность импульса
|
5 нс, затем спад 10 нс по экспоненте
|
Полярность импульса
|
-
|
Время спада
|
20 нс
|
Выброс
|
5%
|
Неравномерность
|
±7% до 1 нс
±2% свыше 1 нс |
Период следования
|
1 Гц … 500 кГц
|
Задержка
- внутренняя синхронизация - внешняя синхронизация |
60 нс 14 нс |
Джиттер
|
1,5 пс скз
|
ОБЩИЕ ДАННЫЕ
|
|
Выходной разъем
|
1,85 мм или 2,4 мм
|
Напряжение питания
|
220 В
|
Габаритные размеры
|
97х213х262 мм
|
Масса
|
3,6 кг
|
