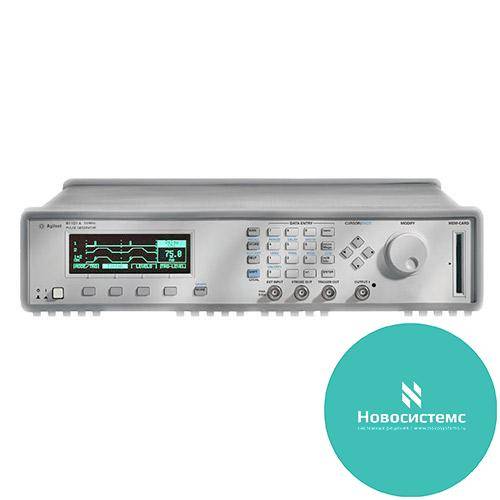

81101A Генератор импульсов

81101A Генератор импульсов
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Программируемые генераторы импульсов и кодовых последовательностей для испытания современных цифровых схем. Модели, перекрывающие диапазон частот от 50 МГц до 13,5 ГГц. Изменение частоты тактирования без пропаданий сигнала и без импульсных помех для надежных испытаний с точностью 0,01 %. Многообразие кодовых последовательностей, в т.ч. псевдослучайная двоичная последовательность (PRBS)

     Семейство генераторов импульсов/кодовых последовательностей Agilent 81100 позволяет создавать уникальные сигналы, позволяющие характеризовать вновь разрабатываемую продукцию. При этом круг решаемых задач простирается от функциональной проверки и использования генератора в качестве источника тактовых сигналов до испытания шин и памяти. Возможность управления временем перепада, амплитудой и коэффициентом заполнения позволяет формировать уникальные сигналы, удовлетворяющие требованиям любого применения. Генераторы позволяют создавать сложные потоки последовательных данных, включая PRBS, для испытания сетей передачи данных. Кроме того, можно выбрать частоту, оптимизированную для конкретных задач.
      При ограниченных финансовых ресурсах можно выбрать для испытаний Agilent 81101А с частотой следования импульсов до 50 МГц и такой же степенью гибкости и возможностью управления формой сигнала, как у самых последних моделей. Для испытания схем, полностью зависящих от параметров тактовых сигналов, Agilent 81133А обеспечивает высокое разрешение, низкий уровень джиттера и очень высокую скорость и линейность перепадов, необходимые для точной установки момента перепада испытательного сигнала.
    Графический дисплей, встроенная система подсказок, функция запоминания/вызова и стандартные команды программирования SСPI облегчают использование генераторов Agilent серии 81100А как при ручных, так и при автоматизированных испытаниях

  • Нижний предел диапазона частот: от 1 Гц до 150 МГц (в зависимости от модели).
  • Верхний предел диапазона частот: от 15 МГц до 13,5 ГГц (в зависимости от модели).
  • Диапазон изменения задержки: от – 5 нс до 999,5 с (в зависимости от модели).
  • Число каналов: от 1 до 2.
  • Изменение тактовой частоты без пропаданий сигнала и импульсных помех для надежных испытаний с точностью 0,01 %.
  • Многообразие кодовых последовательностей, включая псевдослучайную двоичную последовательность (PRBS).
  • Графический дисплей, встроенная система подсказок, функция запоминания/вызова и стандартные команды программирования SСPI.
  • Поддержка стандартов: SATA, PCI Express, IEEE-488.2, 1987, USB 2.0, Fireware.
Основные функции:
  • Диапазон частот от 1 Гц (8114А)/ 1 мГц (81101А/04А/05А/10А)/ 1 кГц (81131А/32А)/ 15 МГц (81133А/34А)/ 150 МГц (81141А/42А) до 15 МГц (8114А)/ 50 МГц (81101А)/ 80 МГц (81104А/05А)/ 165 МГц (81111А)/ 330 МГц (81112А)/ 400 МГц (81131А)/ 660 МГц (81132А)/ 3,35 ГГц (81133А/34А)/ 7 ГГц (81141А)/ 13,5 ГГц (81142А)
  • Диапазон изменения задержки: от – 5 нс до 999,5 с (в зависимости от модели)
  • Число каналов: 1 несимметричный (8114А, 81101А), 1 или 2 несимметричных (81104А/05А/11А), 1 или 2 симметричных (81131А/32А), 1 дифференциальный (81133А/41А/42А), 1 или 2 дифференциальных (81112А), 2 дифференциальных (81134А)
  • Амплитуда выходного сигнала от 50 мВ до 2 В
  • Режим кодовых последовательностей, включая двоичную псевдослучайную последовательность (на всех моделях от 80 до 660 МГц)
  • Модернизируемые пользователем каналы для большинства моделей
  • Эмуляция джиттера: до ± 250 пс
  • Восходящая совместимость моделей
  • Графический дисплей, встроенная система подсказок, удобный графический интерфейс, функция запоминания/вызова и стандартные команды программирования SСPI
  • Поддержка стандартов: SATA, PCI Express, IEEE-488.2, 1987, USB 2.0, Fireware
Особенности:
  • Изменение тактовой частоты без пропаданий сигнала и импульсных помех для надежных испытаний с точностью 0,01 %
  • Многообразие кодовых последовательностей, включая псевдослучайную двоичную последовательность (PRBS)
  • Форматы данных NRZ, RZ и R1
  • Вход управления задержкой для ввода заранее определенного джиттера
  • Память кодовых последовательностей до 32 Мбит/канал
  • Низкие значения флуктуаций и погрешностей
  • Дифференциальные выходы (81112А/31А/32А/33А/34А/41А/42А)
  • Получение многоуровневых и мультисинхронизированных сигналов, благодаря особенностям второго дополнительного канала (для моделей от 80 до 660 МГц):
        - Изменяемым параметрам импульса в режимах кодовых последовательностей и импульсном (кроме 81130А)
        - Синхронному запуску
        - Моделированию отражений/искажений (81104А, 81110А)
        - Трех- и четырехуровневым кодам (81104А, 81110А)
  • Возможность добавления выходов dual-channel инструментов (аналоговых или EXOR, в зависимости от модели)
  • Модули выхода: 10 В с переменными переходами (81111А); 3,8 В, дифференциальные выходы и два времени перехода на выбор (81112А); 3,8 В и 2,5 В с дополнительными выходами (81131А и 81132А, соответственно)
  • Эмуляция реальных сигналов путем добавления джиттера к тактовым сигналам или сигналам данных с изменением частоты, уровня и формы огибающей вводимого джиттера посредством подключения к входу управления задержкой 81133А/34А генератора сигналов произвольной формы, такого как 33220А
  • Измерения глазковых диаграмм (81133А/34А) с использованием осциллографа Infiniium серии DSO80000B или анализатора сигналов цифровой связи 86100С с усовершенствованными возможностями анализа джиттера (DCA_J)
  • ПО Pattern Management Tool для создания, сохранения и обмена последовательностями с компьютером через интерфейсы USB, LAN и GPIB (81133А/34А)
  • VGA-, Trigger-выходы, AUX Input, Delay Control Input, вход и выход для внешней синхронизации с генератора опорной частоты 10 МГц (81141А/42А)

Технические характеристики

Базовые блоки 8114A 81101A 81104A 81110A [4]
Модель канала отсутствует отсутствует 81105A 81111A 81112A
Число каналов 1 1 1 или 2
несимметр
1 или 2
несимметр. дифференц.
Диапазон частот от 1 Гц до
15 МГц
от 1 мГц до
50 МГц
от 1 мГц до
80 МГц
от 1 мГц до
165 МГц
от 1 мГц до
330 МГц
Диапазон изменения
задержки
от 0,00 нс до
999 мс
от 0,00 нс до
999,5 с
от 0,00 нс до
999,5 с
от 0,00 нс до 999,5 с
Флуктуация периода
(СКЗ)
0,03% +
25 пс [2]
0,01% +
15 пс [3]
0,01% +
15 пс [3]
0,01% + 15 пс [3]
Диапазон амплитуд от 1,00 В до
100 В [1]
от 100 мВ до
20,0 В [1]
от 100 мВ до
20,0 В [1]
от 100 мВ до
20,0 В [1]
от 100 мВ до
3,8 В
Диапазон изменения
времени перепада
 (10/90%)
<7 нс (фикс) от 5,00 нс до
200 мс
от 3,00 нс до
200 мс
от 2,00 нс до
200 мс
800 пс/1,6 нс
по выбору





















Базовые блоки 81130A 81133А/34A 81141A/42A
Модель канала 81131А 81132А отсутствует отсутствует
Число каналов 1 или 2 симметр. 1/2 дифференц. 1 дифференц.
Диапазон частот от 1 кГц до
400 МГц
от 1 кГц до
660 МГц
от 15 МГц до
3,35 ГГц
от 150 МГц
до 7 ГГц/13,5 ГГц
Диапазон изменения
задержки
от 0,00 нс до 3,00 мкс от −5 нс до
230 нс
±0,75 нс
Флуктуация периода
(СКЗ)
0,001% + 15 пс < 4 пс 1 пс, тип.
Диапазон амплитуд от 100 мВ до
3,8 В
от 100 мВ до 2,5 В от 50 мВ до
2,0 В
от 0,1 В до
1,8 В
Диапазон изменения
времени перепада
 (10/90%)
800 пс/1,6 пс
по выбору
500 пс (тип.) < 60 пс < 25 пс





















[1] Зависит от выбранного импеданса источника (все другие значения относятся к источнику с импедансом 50 Ом, нагруженному на 50 Ом)
[2] 0,05 % + 25 пс в диапазоне от 50 до 100 нс
[3] 0,001 % + 15 пс с внутренней системой ФАП для тактового сигнала
[4] Имеются также варианты Е8311А и Е8312А с шиной VXI

Дополнительные принадлежности

Обозначение Описание
Opt. UN2 Коннекторы задней панели (вместо передней панели)
Opt. 1CP Комплект для переноски и монтажа в стойку
Opt. 1CN Комплект для переноски
Opt. 1CM Комплект для монтажа в стойку
Opt. 1CR Комплект стоечных направляющих
Opt. UFJ Карта памяти 1 МБ SRAM
Opt. UK6 Коммерческий сертификат измерений с данными испытаний













Выбор марки

Рекомендуем посмотреть: 81104A - Генераторы импульсов и кодовых последовательностей
