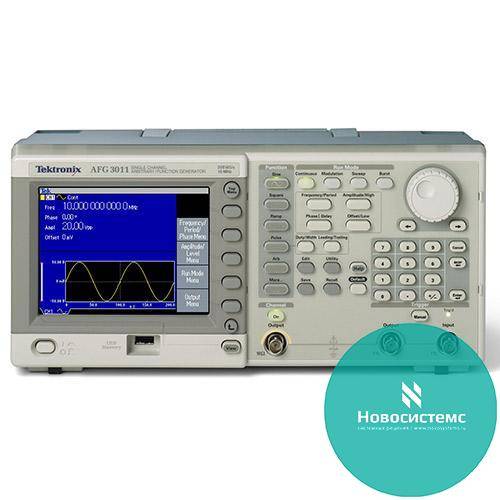

Краткие характеристики AFG3021B: Генератор сигналов функциональный. Диапазон частот для синусоидального сигнала 1мГц - 25 МГц 1 выходной канал Разрядность ЦАП 14 бит Частота дискретизации 250 МГц Большой ЖК дисплей с диагональю 5,6 дюймов Формирование импульсного сигнала с перестраиваемым временем нарастания Различные виды модуляции: АМ, ЧМ, ФМ, ЧМн; ИМ, ГКЧ Выход синхронизации уровня ТТЛ с вводимой задержкой относительно основного сигнала ПО ArbExpress для формирования сигнала произвольной формы Разъем USB на передней панели для сохранения данных Интерфейсы ДУ: USB, LAN, GPIB
Технические характеристики AFG3021B:
ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ ВЫХОДНЫЕ ПАРАМЕТРЫ Количество каналов 1 Виды выходного сигнала Синус, меандр, импульс, пила, треугольник, Sin x/x, нарастающая и спадающая экспонента, функции Гаусса, Лоренца, Хевисайда, шум Выходной уровень на нагрузке 50 Ом 10 мВ ndash; 10 В Погрешностьустановки частоты (plusmn;1middot;10-6 ) Постоянное смещение plusmn;5 Впик (АС+DС) СИНУСОИДА Частотный диапазон 1 мГц ndash; 25 МГц Погрешность установки уровня на 1 кГц plusmn;(1% + 1 мВ) Неравномерность АЧХ plusmn;0,15 дБ до 5 МГц plusmn;0,3 дБ до 20 МГц plusmn;0,5 дБ до 25 МГц Коэффициент гармоник (выходной сигнал 1 В) le; -70 дБн до 20 кГц lt; -60 дБн до 1 МГц lt; -50 дБн до 10 МГц lt; -40 дБн до 25 МГц МЕАНДР Диапазон частот 1 мГц ndash; 12,5 МГц Время нараст. / спада 18 нс ИМПУЛЬС Диапазон частот 1 мГц ndash; 12,5 МГц Длительность 30 нс ndash; 999 с Перестраиваемое время нарастания 18 нс ndash; 625 с ДОПОЛНИТЕЛЬНЫЕ СИГНАЛЫ Диапазон частот 1 мГц ndash; 250 кГц Полоса шумового сигнала 25 МГц ПРОИЗВОЛЬНАЯ ФОРМА Диапазон частот 1 мГц ndash; 12,5 МГц Частота дискретизации и объем памяти 250 МГц: 2hellip;64 кБ Разрешение по вертикали 14 бит МОДУЛЯЦИЯ Виды модуляции АМ (0-120%), ЧМ (девиация до 120 МГц), ФМ (0-180deg;), ЧМн, модуляция длительности импульса (0-50% от периода), ИМ, ГКЧ (линейное / логарифмическое, время качания 10 мс ndash; 100 с) Несущая Все виды сигналов, исключая импульс, шум и постоянное напряжение Модулирующая Частота: 2 мГц ndash; 50 кГц. Синус, меандр, пила, шум, произвольный сигнал ОБЩИЕ ДАННЫЕ Напряжение питания 220 В (plusmn; 15 %), 50 / 60 Гц Габаритные размеры 156 х 329 х 168 мм Масса 4,5 кг Комплект поставки Сетевой шнур (1), руководство по эксплуатации, ПО
ХАРАКТЕРИСТИКИ
|
ПАРАМЕТРЫ
|
ЗНАЧЕНИЯ
|
ВЫХОДНЫЕ ПАРАМЕТРЫ
|
Количество каналов
|
1
|
Виды выходного сигнала
|
Синус, меандр, импульс, пила, треугольник, Sin x/x, нарастающая и спадающая экспонента, функции Гаусса, Лоренца, Хевисайда, шум
|
|
Выходной уровень на нагрузке 50 Ом
|
10 мВ – 10 В
|
|
Погрешностьустановки частоты
|
(±1·10-6 )
|
|
Постоянное смещение
|
±5 Впик (АС+DС)
|
|
СИНУСОИДА
|
Частотный диапазон
|
1 мГц – 25 МГц
|
Погрешность установки уровня на 1 кГц
|
±(1% + 1 мВ)
|
|
Неравномерность АЧХ
|
±0,15 дБ до 5 МГц
|
|
±0,3 дБ до 20 МГц
|
||
±0,5 дБ до 25 МГц
|
||
Коэффициент гармоник (выходной сигнал 1 В)
|
≤ -70 дБн до 20 кГц
|
|
< -60 дБн до 1 МГц
|
||
< -50 дБн до 10 МГц
|
||
< -40 дБн до 25 МГц
|
||
МЕАНДР
|
Диапазон частот
|
1 мГц – 12,5 МГц
|
Время нараст. / спада
|
18 нс
|
|
ИМПУЛЬС
|
Диапазон частот
|
1 мГц – 12,5 МГц
|
Длительность
|
30 нс – 999 с
|
|
Перестраиваемое время нарастания
|
18 нс – 625 с
|
|
ДОПОЛНИТЕЛЬНЫЕ СИГНАЛЫ
|
Диапазон частот
|
1 мГц – 250 кГц
|
Полоса шумового сигнала
|
25 МГц
|
|
ПРОИЗВОЛЬНАЯ ФОРМА
|
Диапазон частот
|
1 мГц – 12,5 МГц
|
Частота дискретизации и объем памяти
|
250 МГц: 2…64 кБ
|
|
Разрешение по вертикали
|
14 бит
|
|
МОДУЛЯЦИЯ
|
Виды модуляции
|
АМ (0-120%), ЧМ (девиация до 120 МГц), ФМ (0-180°), ЧМн, модуляция длительности импульса (0-50% от периода), ИМ, ГКЧ (линейное / логарифмическое, время качания 10 мс – 100 с)
|
Несущая
|
Все виды сигналов, исключая импульс, шум и постоянное напряжение
|
|
Модулирующая
|
Частота: 2 мГц – 50 кГц. Синус, меандр, пила, шум, произвольный сигнал
|
|
ОБЩИЕ ДАННЫЕ
|
Напряжение питания
|
220 В (± 15 %), 50 / 60 Гц
|
Габаритные размеры
|
156 х 329 х 168 мм
|
|
Масса
|
4,5 кг
|
|
Комплект поставки
|
Сетевой шнур (1), руководство по эксплуатации, ПО
|
