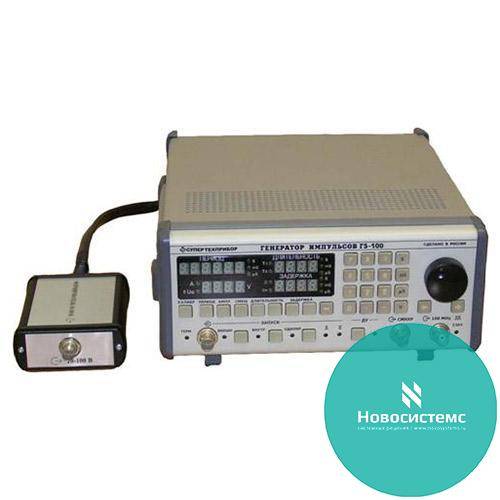

Г5-100 генератор импульсов широкого применения
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
(если иной срок не предусмотрен производителем)
671 000 руб.
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
Широкодиапазонный высокоточный генератор прямоугольных импульсов с блоком усиления до 100 В Г5-100 предназначен для исследования, настройки и испытания систем, используемых в радиоэлектронике, связи, радиолокации, приборостроении, а так же в поверочных и ремонтных органах.
Широкодиапазонный высокоточный генератор прямоугольных импульсов с блоком усиления до 100 В предназначен для исследования, настройки и испытания систем, используемых в радиоэлектронике, связи, радиолокации, приборостроении, а так же в поверочных и ремонтных органах. Генератор обеспечивает ручное и автоматизированное (USB2.0) управление режимами работ. Разработан в конструктиве “Надел-85” предназначен для работы в жестких условиях эксплуатации.
Режим запуска внутренний, внешний, однократный.
Генератор состоит из двух блоков: собственно генератор и формирователь 10 — 100 В.
Основные технические характеристики Г5-100:
| Параметры | Выход 1 | Выход 2 |
| Период повторения: одинарные импульсы парные импульсы | 0,01 мкс-100 с 0,02 мкс-100 с | 1 мкс- 100 с 2 мкс– 100 с |
| Погрешность установки периода | ± 10-4 T | ± 10-4 T |
| Максимальная амплитуда, В | 10 на Rн=50 Ом | 100 на Rн=600 Ом |
| Полярность | любая | любая |
| Длительность импульсов (основного и парного) | 5 нс — 1 с | 100 нс — 1 с |
| Погрешность установки длительности импульса: | ±(10-3t + 2 нс) | ±(10-3t + 20 нс) |
| Временной сдвиг: основного импульса относительно синхроимпульса и между импульсами в паре | 0 — 1 с | 0 — 1 с |
| Длительность фронта и среза, нс | 2 на RН=50 Ом | не более 100 до 50 В и не более 150 от 50 до 100 Вна RН=600 Ом |
| Выброс на вершине и неравномерность вершины, % | не более 5 | не более 10 |
| Дискретность установки длительности импульса и временных сдвигов | 2,5 нс | 2,5 нс |
| Основная погрешность установки: амплитуды импульсов, % длительности импульсов, % временного сдвига D | 5 – 7,5 0,1 ± (10-3D+2 нс) | не более 10-15 0,1% + 20 нс |
| Смещение базовой линии | ±5 В | отсутствует |
- Масса(кг): генератор 3,9, выносной блок 0,4
- Габариты(мм): 305x240x110, выносной блок 125x55x35
- Заменяет: Г5-54, Г5-56, Г5-60, Г5-63,Г5-75, Г5-79 (в части импульсов прямоугольной формы), Г5-82, Г5-88, Г5-89
