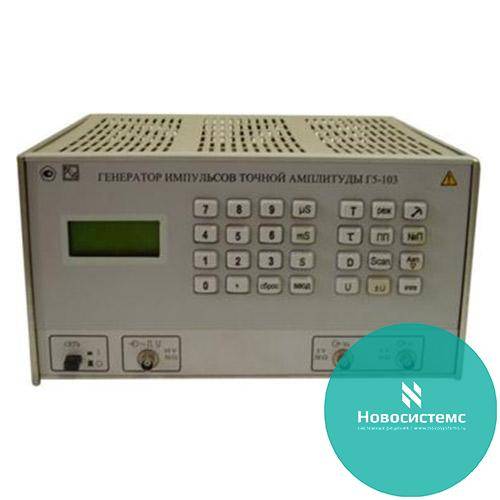

Г5-103 генератор импульсов

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Генератор импульсов Г5-103 предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике и измерительной технике. По условиям эксплуатации относится к группе 1.1 климатического исполнения УХЛ по ГОСТ РВ 20.39.304 с пределом рабочих температур от 0°С до плюс 40°С и к группе 1.3 ГОСТ РВ 20.39.304 в части прочности к механическим воздействиям без предъявления требований работы на ходу.

Генератор обеспечивает на основном выходе, на внешней согласованной нагрузке с сопротивлением (50±2,5) Ом формирование последовательностей одинарных прямоугольных импульсов положительной или отрицательной полярности, а также положительный или отрицательный уровень напряжения в режиме постоянного тока.

Технические характеристики Г5-103

Амплитуда импульсов регулируется от 10 мВ до 10,0 В.
Дискретность установки амплитуды импульсов и напряжения постоянного тока 1 мВ.
Погрешность установки амплитуды импульсов в динамическом режиме при скважности не менее 2 не более:

· ±(0,01U +2 мВ) в поддиапазоне от 1,0 В до 10,0 В;

· ±0,015 U в поддиапазонах от 0,01 В до 0,1 В и от 0,1 В до 1,0 В.

Погрешность установки напряжения в режиме постоянного тока не превышает:

· ±0,007 U в поддиапазоне от 1,0 В до 10,0 В;

· ±0,01 U в поддиапазоне от 0,01 В до 1,0 В;

Период повторения импульсов при внутреннемзапуске от 0,1 мкс до 10,0 с.
Дискретность установки периода повторения 0,05 мкс.
Предел допускаемой основной погрешности установки периода повторения импульсов не более ±(1·10-6·Т+0,5 нс)
Временной сдвиг импульса относительно синхроимпульса устанавливается в пределах от 0 до 9999999,0 мкс. Дискретность установки временного сдвига 0,1 мкс.
Длительность импульсов при внутреннем запуске от 0,05 мкс до 9999999,0 мкс, при внешнем запуске - от 0,1 мкс до 9999999,0 мкс.
Предел допускаемой основной погрешности длительности импульсов не более ±(1·10-6 Τ+10 нс).
Длительность фронта и среза импульсов должна быть не более 10 нс.
Генератор обеспечивает автоматизированное управление изменяемыми временными и амплитудными параметрами через интерфейсы USB 2.0 или КОП согласно ГОСТ 26.003.

Масса(кг): 8
Габариты(мм): 321х318х173
Заменяет: Г5-75
