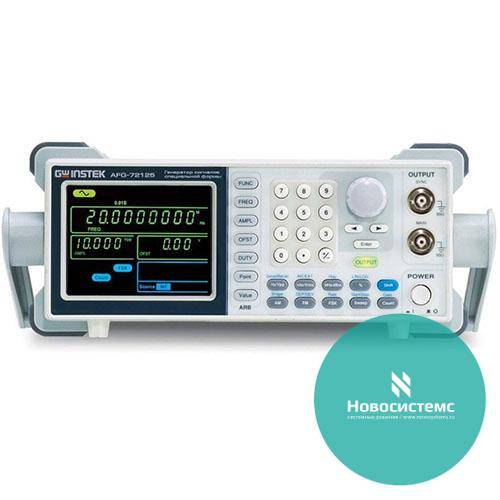

AFG-72105 — генератор сигналов специальной формы

Производитель

GW Instek

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

22 610 руб.

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Количество каналов: 1; Частотный диапазон ОТ: 0,1 Гц; Частотный диапазон ДО: 5 МГц; Опорный генератор (погрешность установки частоты): ±2×10-7; Выходной уровень (минимум): 1 мВпик-пик; Выходной уровень (максимум): 10 Впик-пик; Выходной импеданс (Ом): 50; ЦАП (бит): 10; Память (СПФ): 4 кБ; Экран (см, разрешение): ЖК 9 см; Особенности: Прямой цифровой синтез, разрешение по частоте 100 мГц. Формы сигнала - стандартные (5 видов), произвольная форма дискретизация до 20 МГц. Программное обеспечение для формирования сигналов произвольной формы.; Интерфейс: USB; Госреестр СИ: №53065-13 (срок действия до 26.02.2023 г.)

Диапазон частот (синус, прямоуг.): до 5 МГц
Использование прямого цифрового синтеза (DDS)
Формы сигнала: синусоидальный, прямоугольный/ импульс, треугольник/ пила, постоянное смещение
Разрешение по частоте: 0,1 Гц
Разрядность ЦАП 10 бит (для произвольной формы)
Частота дискретизации: 20 МГц
Формирование сигналов произвольной формы (СПФ/ARB)
Режимы: АМ, ФМ, ЧМн, ГКЧ лин./ лог.
Память формы сигнала: 4000 точек (10 ячеек)
Трехцветный ЖК-дисплей (графический) с подсветкой
Выход ТТЛ, вход внешней модуляции
ПО для формирования сигналов произв. формы
Интерфейс USB

Параметр	Значение
Выходные параметры
Частотный диапазон(синус, меандр)	0,1 Гц – 5 МГц
Разрешение	0,1 Гц
Погрешность установки частоты	±20х10-6
Выходной уровень	1 мВ…10 В пик-пик на нагрузке 50 Ом, разрешение 1 мВ
Синусоида
Погрешность установки уровня на 1 кГц	±(1%+1 мВ пик-пик)
Неравномерность АЧХ относительно 1 кГц	0,1 дБ при f < 100 кГц
	0,3 дБ при f = 100 кГц … 5 МГц
	0,4 дБ при f = 5 МГц … 25 МГц
Коэффициент гармоник (амплитуда>1 Впик-пик)	≤ -55 дБн от DC до 1 МГц
	<-45 дБн от 1 МГц до 5 МГц
	< -30 дБ от 5 МГц до 25 МГц
Постоянное смещение
Диапазон смещения	±5 Впик на нагрузке 50 Ом (AC+DC)±10 Впик без нагрузки (AC+DC)
Погрешность установки	±(1%+5 мВ + 0,5 %от амплитуды)
Меандр
Частотный диапазон	0,1 Гц – 5 МГц
Время нарастания/спада	< 25 нс при нагрузке 50 Ом
Выброс	<5%
Перестраиваемая скважность	1,0% - 99% (до 100 кГц)
	20%– 80% (до 5 МГц)
	40%– 60% (до 10 МГц)
	50% (до 25 МГц)
Асимметрия	1 % от периода + 1 нс
Пила
Диапазон частот	0,1 Гц – 1 МГц
Нелинейность	<0,1%
Перестраиваемая скважность	0,0 – 100,0% (разрешение 0,1 %)
Произвольная форма
Частота дискретизации	20 МГц
Частота повторения	10 МГц
Длина памяти	4 тысячи точек
Разрешение ЦАП	10 бит
АМ
Формы несущей	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/ внутренний
Модулирующее колебание	Синус, меандр, треуг. (2 мГц … 20 кГц –внутр., DC…20 кГц –внеш.)
Глубина АМ	1…120 %
ФМ
Формы несущей	Синус, меандр, пила, произвольная
Диапазон частот	такой же, как у основного сигнала
Источник модуляции	Внешний/внутренний
Мод. колебание	Синус, меандр, треуг.(2 мГц … 20 кГц– внутр., DC…20 кГц – внеш.)
Девиация	от DC до максимальной частоты
Свипирование
Формы несущей	Синус, меандр, пила, произвольная
Диапазон частот	такой же, как у основного сигнала
Цикл свипирования	1мс…500 с
Режим свипирования	Линейный или логарифмический
Источник	Внутренний/ внутренний
ЧМН
Формы несущей	Синус, меандр, пила, произвольная
Модулир. колебание	50 % скважности меандра
Внутренний источник	2 мГц…100 кГц
Диапазон частот	От 0,1 Гц до максимальной частоты
Частотомер
Диапазон частот	5 Гц…150 МГц
Разрешение	100 нГц (для 1 Гц); 0,1 Гц (для 100 МГц)
Вх. сопротивление	1 МОм (150 пФ)
Общие данные
Дисплей	ЖК-дисплей с подсветкой; диагональ 9 см (макс. 9 разрядов)
Память	10 ячеек (профили настроек)
Напряжение питания	100…240 В; частота 50…60 Гц
Габаритные размеры	266 х 107 х 293 мм
Масса	2,5 кг

№	Наименование	Количество
1.	Генератор сигналов специальной формы AFG-72105	1
2.	Сетевой шнур	1
3.	РЭ	1
4.	Соединительный кабель BNC – Alligator (GTL-101)	1
