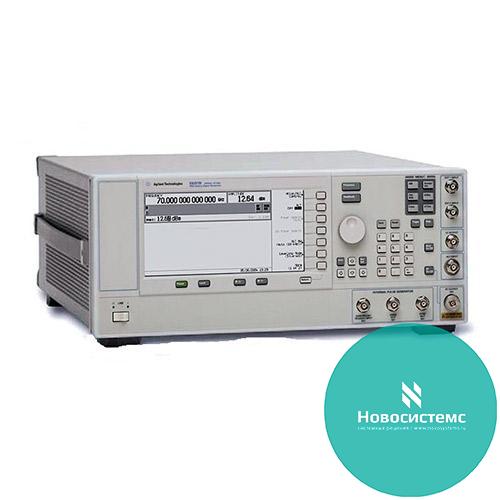

E8257D-520 генератор сигналов от 250 кГц до 20 ГГц

E8257D-520 генератор сигналов от 250 кГц до 20 ГГц
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание E8257D-520:

Генераторы сигналов E8257D, E8267D предназначены для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 250 кГц до 67 ГГц.

Описание типа E8257D

Методика поверки E8257D

Руководство по эксплуатации E8257D

Основные характеристики E8257D-520:
  • Диапазон частот от 250 кГц до 20 ГГц (E8257D-520)/ 31,8 ГГц (E8257D-532)/ 40 ГГц (E8257D-540)/ 50 ГГц (E8257D-550) и 67 ГГц (E8257D-567)
  • Формы сигнала внутреннего источника модуляции: синусоидальный, меандр, положительная пила, отрицательная пила, треугольный, гауссов шум, равномерный шум, свипированный синус, сдвоенный синус
  • Времена спада/нарастания 8 нс
  • Уровень выходного сигнала от 20 до -135 дБм с погрешностью ± 0,6 до 1,3 дБ
  • Виды модуляции: амплитудная (AM), частотная (ЧМ), фазовая (ФМ), частотная манипуляция (ЧМн) и широтно-импульсная (ШИМ)
  • Модуляция импульсами шириной 20 нс (ном.) вплоть до нижней границы 10 МГц
  • Разрешение 0,01 Гц
  • Встроенный генератор функций
  • Фазовый шум менее -110 дБн/Гц (отстройка от несущей 20 кГц, несущая 10 ГГц)
  • Режимы свипирования: пошаговое по частоте или по амплитуде или и то и другое (от начальной до конечной точки); по списку частот или по амплитуде или и то и другое (произвольный список)
  • Интерфейсы GPIB, RS-232 и LAN, внешние дифференциальные I/Q - входы, драйверы SCPI и IVI-COM, EEsof Advanced Design System

Наша компания может произвести следующие услуги:  ремонт генератора сигналов E8257D, калибровка генератора сигналов E8257D, поверка генератора сигналов E8257D

Опции E8257D:

Диапазон частот (обязательная опция на выбор)
  • Опция 520 от 250 кГц до 20 ГГц
  • Опция 540 от 250 кГц до 40 ГГц
  • Опция 550 от 250 кГц до 50 ГГц
  • Опция 567 от 250 кГц до 67 ГГц
Дополнительные опции:
  • E8257D-1E1 Ступенчатый аттенюатор
  • E8257D-007 Аналоговое свипирование с функцией линейного нарастания и интерфейс для подключения к скалярному анализатору цепей
  • E8257D-UNX Ультранизкий фазовый шум
  • E8257D-UNT АМ,ФМ, ЧМ – модуляция и НЧ-выход
  • E8257D-UNU Импульсная модуляция
  • E8257D-UNW Узкоимпульсная модуляция (только с опцией 1E1)
  • E8257D-1EA Большая выходная мощность
  • E8257D-1ED Cоединитель типа N (розетка) (только с опцией 520)
  • E8257D-1EM Коннекторы передней панели перемещаются на заднюю панель
  • E8257D-1EН Улучшенные параметры гармоник ниже 2 ГГц
  • E8257D-1EZ Увеличенный период обслуживания
  • E8257D-1CN Передняя рукоять
  • E8257D-1CM Фланцевое соединение для монтажа в стойку
  • E8257D-1CP Передняя рукоять и фланцевое соединение для монтажа в стойку
  • E8257D-C09 Все коннекторы передней панели на задней, кроме ВЧ выходного коннектора
  • E8257D-HSM2 Scan-модуляция (только для модели 20 ГГц)
  • E8257D-H1K Частотное расширение 100 кГц
  • E8257D-H1S Вход и выход внешнего генератора опорной частоты 1 ГГц
  • E8257D-HCC Соединения для фазовой когерентности > 250 МГц
  • E8257D-H30 ВЧ преобразователь с повышением частоты сигнала
  • E8257D-H5K Инвертированный EXT1 вход с входным импедансом 5 кОм вместо 600 Ом
  • E8257D-H60 Смеситель 65 ГГц с соединениями на задней панели
  • E8257D-H65 Внутренний M9D-2065LNV смеситель с двумя F - коннекторами 2,4 мм на задней панели. ВЧ 65 ГГц, гетеродин 30 ГГц с удвоителем, 22 ГГЦ ПЧ
  • E8257D-HA1 Улучшенная характеристика фазового шума для AFMETCAL
  • E8257D-HA2 Специальный средний фазовый шум для НГ при 8,5 ГГц со смещением от 10 Гц до 1 МГц
  • E8257D-HA7 Точки фазового шума при 16 ГГц и 18 ГГц, и точка гармоник второго порядка
  • E8257D-HСС Вход и выход от 250 МГц до 10 ГГц на задней панели
  • E8257D-HE1 Генератор стандартных сигналов специального назначения AFMETCAL
  • E8257D-HSM Режим сканирования для E8257D
  • E8257D-UK6 Коммерческий сертификат калибровки и данных испытаний
  • 8120-8806 Кабель мaster/slave - интерфейса
  • 9211-2656 Кейс для переноски
  • 9211-7481 Кейс для переноски с колесами
  • E8257DS153 Модуль миллиметроволнового источника OML Inc. Millimeter source module, от 50 ГГц до 75 ГГц при +8 дБм
  • E8257DS123 Модуль миллиметроволнового источника OML Inc. Millimeter source module, от 60 ГГц до 90 ГГц при +6 дБм
  • E8257DS103 Модуль миллиметроволнового источника OML Inc. Millimeter source module, от 75 ГГц до 110 ГГц при +5 дБм
  • E8257DS083 Модуль миллиметроволнового источника OML Inc. Millimeter source module, от 90 ГГц до 140 ГГц при -2 дБм
  • E8257DS063 Модуль миллиметроволнового источника OML Inc. Millimeter source module, от 110 ГГц до 170 ГГц при -6 дБм
  • E8257DS053 Модуль миллиметроволнового источника OML Inc. Millimeter source module, от 140 ГГц до 220 ГГц при -12 дБм
  • E8257DS033 Модуль миллиметроволнового источника OML Inc. Millimeter source module, от 220 ГГц до 325 ГГц при -25 дБм
