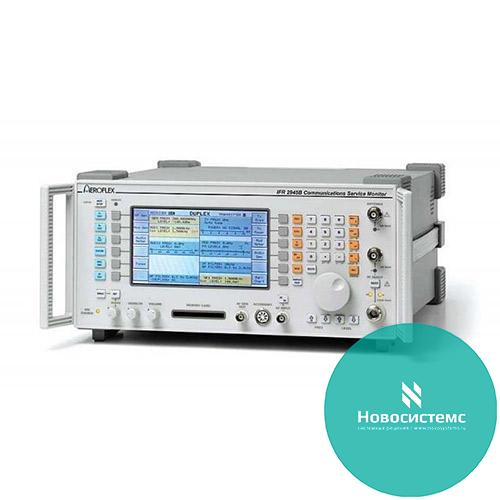

IFR 2948 B - Радиоизмерительный комплекс Aeroflex

Производитель

AEROFLEX

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

2948B производства Aeroflex представляет собой радиоизмерительный комплекс с высокой точностью действия. Прибор совмещает в себе функции сразу нескольких систем: 2948B Aeroflex включает генератор, частотомер, ваттметр, измеритель модуляции, вольтметр и другие.

Характеристики измерительного оборудования:

Высокая скорость реагирования ЖК экрана для оперативной работы в режиме реального времени.
С помощью интерфейса RS232 возможна распечатка результатов и управление оборудованием с компьютера.
Цветная клавиатура упрощает интуитивное управление 2948B Aeroflex.
Слот PCMCIA2 отвечает за сохранение рабочих настроек и результатов.
Скоростные шкалы, высокие разрешения для гибких настроек.

РЧ СИГНАЛ ГЕНЕРАТОР
ЧАСТОТА
Диапазон	от 400 кГц до 1,05 ГГц.
Разрешение	10 Гц.
Индикация	10-и разрядный дисплей
Настройка	Ввод с клавиатуры, приращение на заданную величину
Погрешность	От стандарта частоты
Выходной уровень
Диапазон выходного уровня
В режиме Rx Test :
N-тип	от -141 дБм до -21 дБм
BNC	от -115 дБм до +5 дБм (BNC) (возможно до +7 дБм).
Разрешение	0,1 дБ
Индикация	Знак и 4 цифры (dBm, dBμV, μV, mV PD/EMF)
Погрешность	Разъём N - + 2 дБ до 1 ГГц для уровней более -127 дБм.
Защита от мощного входного сигнала	Гнездо N - 50 Вт 10 минут операций 150 Вт - 1 минута при 20®С. Перегрузка обозначается на экране и звуковым предупреждением Гнездо ВNC - 5 Вт.
Выходной импеданс	50 Ом - номинал.
КСВН
N-тип	лучше 1,2 до 500 МГ ц, лучше 1,35:1 до 1,05 ГГц.
ВNC	лучше 2,2:1 до 1,05 ГГц.
СПЕКТРАЛЬНАЯ ЧАСТОТА
Остаточная ЧМ
< 6 Гц среднеквадр. (0,3 до 3,4 кГц) до 500 МГц
< 12 Гц среднеквадр. (0,3 до 3,4 кГц) до 1.05 ГГц (с OCXO)
Гармоники	< -25 дБн
Паразитные сигналы	< -50 дБн
ОБП фазовые шумы (сдвиг 20 кГц)	< -112 дБс/Гц до 500 МГц. < -108 дБс/Гц до 1 ГГц.
Просачивание РЧ несущей	Меньше, чем 0,5 при нагрузке 50 Ом двухвитковой 25 мм петлей. Выходной уровень < -40 дБм на нагрузку 50 Ом.
АМПЛИТУДНАЯ МОДУЛЯЦИЯ - ВНУТРЕННЯЯ
Диапазон частот	от 400 кГц до 1,05 ГГц.
Глубина модуляции	от 0 до 99%.
Разрешение	1%.
Индикация	2 цифры
Погрешность
Настройка	Ввод с клавиатуры, приращение на заданную величину
Погрешность	Для несущих частот от 1,5 до 400 МГц +5% + 1 цифра для модуляционной частоты 1 кГц +7% + 1 цифра для модуляционных частоты 1 кГц. +15% + 1 цифра для модуляционных частот от 50 Гц до 15 кГц
Искажения	< 2% при 1 кГц и глубине модуляции до 30%, взвешенной MKKTT.
Частота модуляции	от 5Гц до 33кГц.
АМПЛИТУДНАЯ МОДУЛЯЦИЯ - ВНЕШНЯЯ
Входной импеданс	Номинал 10 кОм в параллели с 40 pF.
Диапазон частот	как внутренняя АМ.
Диапазон частоты модуляции	как внутренняя АМ.
Чувствительность	1 В для 100% АМ.
ЧАСТОТНАЯ МОДУЛЯЦИЯ - ВНУТРЕННЯЯ
Диапазон частот	от 400 кГц до 1,05 ГГц.
Максимальная девиация	75 кГц.
Погрешность	+/- 7% +/- 10 Гц при модуляционной частоте 1 кГц. +/- 10% для модуляционных частот от 50 Гц до 15 кГц.
Искажение	< 1% при ЧМ 1 кГц для девиации 5кГц, взвешенной MKKTT.
Диапазон частот модуляции	от 5 Гц до 33 кГц.
Разрешение	25 Гц.
Предъискажения	750 mсек
ЧАСТОТНАЯ МОДУЛЯЦИЯ - ВНЕШНЯЯ
Входной импеданс	Номинал 10 кОм в параллели с 40pF.
Диапазон частот	как внутренняя ЧМ.
Диапазон частот модуляции	DC до 100 кГц.
Предъискажения	750 mсек
Чувствительность	1 В для девиации от 0 до 75 кГц.
Вход для микрофона
Уровень входа	2 мВ до 200 мВ (с АРУ).
Импеданс	Номинал - 150 Ом.
Кнопка для разговора (РТТ)	При использовании дополнительного микрофона в режиме Tx Test (проверка передатчика) РТТ переключает прибор в режим Rx Test (проверка приемника).
НЧ ВОЛЬТМЕТР
Входной импеданс	Номинал 1 МОм параллельно с 40рР.
Диапазон частот	DC и 50 Гц до 50 кГц АС только от 50 Гц до 50 кГц Поляризация (1Гц)
Максимальное входное напряжение	30 VRMS, 50 Vdc
Пределы изменений	0 to 100 mV to 0 to 100 V RMS in a 1, 3, 10 sequence. Digital readout also in mW, dBm, dBV, dBr (user selectable) External load R selectable compensation for 4, 8, 16, 75, 100, 150, 300, 600 Ohms
Разрешение	1 мВ или 1% от показания.
Погрешность	± 3% + 3 мВ ± 1 цифра.
НЧ ЧАСТОТОМЕР
Диапазон	20 Гц до 50 кГц.
Разрешение	0,1 Гц, при частотах < 10 кГц. 1 Гц, при частотах 10 кГц и выше.
Погрешность	От стандартной частоты +/- 1 цифра+/- разрешение
Чувствительность	50 мВ.
SINAD ИЗМЕРИТЕЛЬ
Частота	1 кГц.
Пределы измерений	от 0 до 18, 0 до 50 дБ.
Разрешение	0,1 дБ.
Погрешность	+/- 1 дБ.
Чувствительность	50 мВ (100мВ для 40 дБ SINAD), погрешность измерений не нормируется, если НЧ напряжение < 5 мВ.
ИЗМЕРИТЕЛЬ ИСКАЖЕНИЙ
Частота	1 кГц.
Пределы измерений	от 0 до 10% и от 0 до 30% и от 0 до 100%
Разрешение	0,10%
Погрешность	+/- 5% от показания +/- 0,5% искажения.
Чувствительность	50 мВ (100мВ для 0,1% искажения), погрешность измерений не нормируется, если НЧ напряжение <5мВ.
ВЧ АНАЛИЗАТОР СПЕКТРА
Диапазон частот	От 400 кГц до 1,05 ГГц.
Ширина развертки	От 1 кГц/дел. до 100 МГц/ дел., в последовательности 1, 2, 5
Полосы пропускания фильтров	300 Гц, 3, 30, 300 кГц и 3 МГц.
Опорный уровень (вверху экрана)	От -50 до +52 дБм, от 0,7 мВ до 71 В.
Динамический диапазон на экране	80 дБ.
Линейность на экране	Обычно + 2 дБ + 1 разрешение (10 дБ/разрешение) 10 дБ выше уровня шума.
Вертикальное разрешение	0,1 дБ при 2дБ/дел., 0,5дБ при 10дБ/дел.
Неравномерность уровня	+/- 1 дБ + разрешение при ширине развертки 50 МГц.
Интермодуляционные искажения	Лучше, чем 70 дБ для двух -30 дБм сигналов в первом смесителе.
Скорость качания	От 10 мсек/дел. до 200 мсек/дел. В последовательности 1,2,5 (Выбор оптимальной скорости качания и ширины полосы определяется пользователем или в зависимости от ширины развертки и полосы

Модель 2948B имеет малые габариты и вес, что облегает его транспортировку. Узнать дополнительные возможности функционала оборудования можно у наших специалистов.
