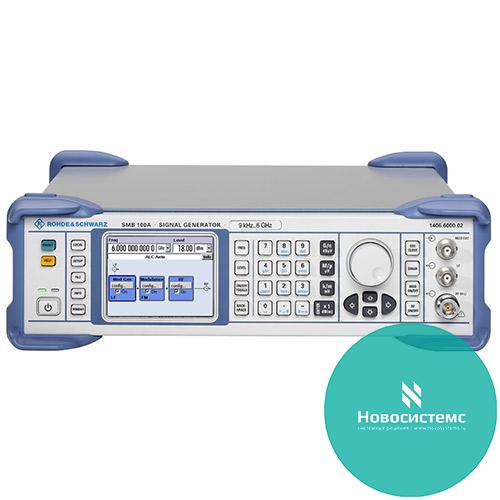

SMB100A с опцией SMB-B102 генератор сигналов от 9 кГц до 2,2 ГГц
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
писание SMB100A:
Генераторы сигналов SMB100A с опциями предназначены для формирования немодулированных СВЧ колебаний, а также колебаний с различными видами модуляций.
Назначение генератора сигналов SMB100A:
Технические характеристики аналогового генератора сигналов SMB100A диктуют новые стандарты для генераторов среднего класса, особенно это касается высокой выходной мощности генератора и чистоты сигнала. Широкий частотный диапазон прибора от 9 кГц до 40 ГГц перекрывает потребности большинства важнейших радиочастотных приложений. Помимо синусоидальных сигналов он генерирует также наиболее распространенные аналоговые сигналы с АМ и ЧМ/ФМ, и может использоваться для формирования импульсных сигналов.
Особенности генератора сигналов SMB100A:
- Широкий диапазон частот от 9 кГц до 1,1 ГГц, 2,2 ГГц, 3,2 ГГц, 6 ГГц или от 100 кГц до 12,75 ГГц, 20 ГГц, 31,8 ГГц, 40 ГГц
- Превосходные характеристики сигнала с низким однополосным фазовым шумом –128 дБн (тип.) (1 ГГц, отстройка 20 кГц)
- Высокая выходная мощность до +27 дБмВт (тип.)
- Поддерживаются все важные виды аналоговой модуляции: АМ, ЧМ/ФМ и импульсная
- Небольшой вес и размер (высота всего 2 HU)
- Низкий фазовый шум в режиме SSB-модуляции (типовое значение): -128 дБн [здесь и далее "н" означает "ниже уровня несущей"] (смещение несущей 20 кГц, частота несущей 1 ГГц, ширина полосы измерения 1 Гц);
- Очень низкий фазовый шум в режиме SSB-модуляции даже на низких выходных частотах (вместо преобразователя с понижением частоты использован новый синтезатор сигнала DDS-типа от 9 кГц до 23,4375 МГц);
- Подавление негармонических составляющих (типовое значение): -85 дБн (смещение несущей >10 кГц, частота несущей <1,5 ГГц);
- Низкий уровень широкополосного шума (типовое значение): -152 дБн (смещение несущей >10 МГц, частота несущей 1 ГГц, уровень >5 дБм);
- Уровень гармоник (типовое значение): -30 дБн на максимальной выходной мощности, при которой обеспечивается соблюдение характеристик, равной +18 дБм;
- Гибкость конструкции позволяет обслуживать устройство на месте эксплуатации или силами сервисного центра компании Rohde & Schwarz;
- Простота и понятность конструкции (устройство состоит всего из 4 заменяемых модулей) обеспечивает малое время ремонта;
- Калиброванные сменные модули делают полную калибровку и подстройку ненужными;
- Встроенная функция самотестирования модулей упрощает процесс поиска и устранения неисправностей;
- Возможность проверки точности установки уровней и автоматической коррекции уровней при подключении датчика мощности семейства NRP
Опции SMB100A:
| Модели | Описание |
|---|---|
| SMB-B101 | RF and Microwave Signal Generator ВЧ-тракт, от 9 кГц до 1,1 ГГц |
| SMB-B102 | RF and Microwave Signal Generator ВЧ-тракт, от 9 кГц до 2,2 ГГц |
| SMB-B103 | RF and Microwave Signal Generator ВЧ-тракт, от 9 кГц до 3,2 ГГц |
| SMB-B106 | RF and Microwave Signal Generator ВЧ-тракт, от 9 кГц до 6 ГГц |
| SMB-B112 | RF and Microwave Signal Generator ВЧ-тракт, от 100 кГц до 12.75 ГГц с электронным аттенюатором |
| SMB-B112L | RF and Microwave Signal Generator ВЧ-тракт, от 100 кГц до 12,75 ГГц без ступенчатого аттенюатора |
| SMB-B120 | RF and Microwave Signal Generator ВЧ-тракт, от 100 кГц до 20 ГГц с механическим ступенчатым аттенюатором |
| SMB-B120L | RF and Microwave Signal Generator ВЧ-тракт, от 100 кГц до 20 ГГц без ступенчатого аттенюатора |
| SMB-B131 | RF and Microwave Signal Generator ВЧ-тракт, от 100 кГц до 31,8 ГГц с механическим ступенчатым аттенюатором |
| SMB-B140 | RF and Microwave Signal Generator ВЧ-тракт, от 100 кГц до 40 ГГц с механическим ступенчатым аттенюатором |
| SMB-B140L | RF and Microwave Signal Generator ВЧ-тракт, от 100 кГц до 40 ГГц без ступенчатого аттенюатора |
| SMB-B140N | RF and Microwave Signal Generator ВЧ-тракт, от 100 кГц до 40 ГГц с механическим ступенчатым аттенюатором, ограничение минимальной длительности импульса |
| Опции | Описание |
| R&S SMB-B5 | Stereo/RDS Coder |
| R&S SMB-K22 | Pulse Modulator for R&S®SMB-B101/-B102/-B103/-B106 |
| R&S NRP-Z92 | Power-Sensor,-9-kHz-to-6-GHz,-for-levels-up-to-33-dBm;- incl.-USB-adapter-cable |
| R&S NRP-Z55 | Power Sensor, DC to 40 GHz, for levels up to 20 dBm |
| R&S NRP-Z22 | Power Sensor, 10 MHz to 18 GHz, for levels up to 33 dBm |
| R&S PSL-Z2 | Keyboard with USB Interface (US character set) |
| R&S PSL- Z10 | Mouse with USB Interface, optical |
| R&S TS-USB1 | USB Serial Adapter for RS-232 remote control |
| SMB100A | Test port adapter, PC 3.5 mm female |
| SMB100A | Test port adapter, PC 3.5 mm male |
| SMB100A | Test port adapter, N female |
| SMB100A | Test port adapter, N male |
| SMB100A | Test port adapter, 2.4 mm female |
| SMB100A | Test port adapter, 2.92 mm female |
| SMB100A | Test port adapter, 2.92 male |
| SMB100A | Test port adapter, N female |
| SMB100A | Test port adapter, N male |
| R&S SMB-B1 | OCXO Reference Oscillator |
| R&S SMB-B1H | OCXO Reference Oscillator, high performance |
| R&S SMB-B25 | 150 MHz to 20 GHz (only available with R&S®SMB-B120/-B120L) |
| R&S SMB-B26 | 150 MHz to 40 GHz (only available with R&S®SMB B131/ B140/ B140N/ B140L) |
| R&S SMB-B30 | (only available with R&S®SMB-B112/-B112L) |
| R&S SMB-B31 | 50 MHz to 20 GHz (only available with R&S®SMB-B120/-B120L) |
| R&S SMB-B32 | 50 MHz to 40 GHz (only available with R&S®SMB B131/ B140/ B140N/ B140L) |
| R&S SMB-K21 | Pulse Modulator for R&S®SMB-B112/-B112L/-B120/ -B120L/-B141/-B140/-B140N/-B140L |
| R&S SMB-K23 | Pulse Generator |
| R&S SMB-K27 | Pulse Train |
| R&S ZZA-S234 | 19" Rack Adapter |
| R&S NRP-Z4.02 | USB Adapter for R&S®NRP- Zxx power sensors |
| R&S SMZ75 | Frequency Multiplier, 50 GHz to 75 GHz |
| R&S SMZ90 | Frequency Multiplier, 60 GHz to 90 GHz |
| R&S SMZ110 | Frequency Multiplier, 75 GHz to 110 GHz |
| R&S SMZ170 | Frequency Multiplier, 110 GHz to 170 GHz |
| R&S SMZ-B75M | Mechanically Controlled Attenuator for the R&S®SMZ75 |
| R&S SMZ-B75E | Electronically Controlled Attenuator for the R&S®SMZ75 |
| R&S SMZ-B90M | Mechanically Controlled Attenuator for the R&S®SMZ90 |
| R&S SMZ-B90E | Electronically Controlled Attenuator for the R&S®SMZ90 |
| R&S SMZ-B110M | Mechanically Controlled Attenuator for the R&S®SMZ110 |
| R&S SMZ-B110E | Electronically Controlled Attenuator for the R&S®SMZ110 |
| R&S SMB-DKD | DKD (ISO 17025) Calibration including ISO 9000 calibration |
