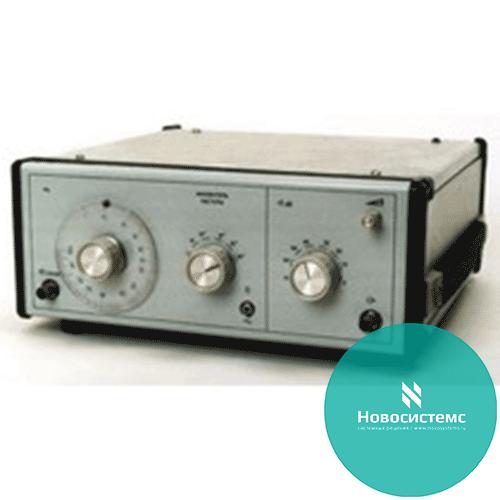

Г3–126 генератор сигналов НЧ

Г3–126 генератор сигналов НЧ
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Диапазон частот выходного синусоидального сигнала от 10 Гц до 10 МГц и перекрывается 6 поддиапазонами с плавной перестройкой внутри поддиапазонов:

  • 1 поддиапазон от 10 Гц до 100 Гц;
  • 2 поддиапазон от 100 Гц до 1000 Гц;
  • 3 поддиапазон от 1 до 10 кГц;
  • 4 поддиапазон от 10 до 100 кГц;
  • 5 поддиапазон от 100 до 1000 кГц;
  • 6 поддиапазон от 1 до 10 МГц.

Запас по краям диапазона и перекрытие между поддиапазонами не менее значения допускаемой основной погрешности установки частоты.

Основная погрешность установки частоты не выходит за пределы:


  • ± 2 % в диапазоне частот от 100 Гц до 1 МГц (2 .. 5 поддиапазоны);
  • ± 3 % в диапазоне частот от 10 Гц до 100 Гц (1 поддиапазон) и от 1 до 10 МГц (6 поддиапазон).

Дополнительная погрешность установки частоты от изменения температуры окружающего воздуха на каждые 10°С в интервале рабочих температур не выходит за пределы ± 5х10-3 fуст, где fуст – установленное значение частоты, Гц.

Нестабильность частоты выходного сигнала за любой 15 минутный интервал времени после двухчасового установления рабочего режима работы прибора в нормальных условиях не выходит за пределы ± 4х10-4 fуст, где fуст.

Изменение частоты при ослаблении уровня выходного сигнала на 10 дБ относительно наибольшего уровня выходного напряжения 5 В, а также при изменении нагрузки от значения холостого хода до номинального значения 50 Ом не выходит за пределы:

  • ± 1х10-3 fуст, где fуст в диапазоне частот от 10 Гц до 1 МГц (1 … 5 поддиапазоны);
  • ± 1,5х10-2 fуст, где fуст в диапазоне частот от 1 Мгц до 10 МГц (6 поддиапазон).

Наибольшее значение уровня выходного напряжения синусоидального сигнала генератора не менее 5 В при сопротивлении нагрузки (50 ± 0,25) Ом и 10 В без нагрузки.

Плавная регулировка уровня выходного напряжения синусоидального сигнала генератора осуществляется от уровня напряжения 5 В при сопротивлении нагрузки (50 ± 0,25) Ом и 10 В без нагрузки до уровня минус 12 дБ.

Ступенчатая регулировка уровня выходного напряжения синусоидального сигнала генератора сигналов осуществляется встроенным аттенюатором ступенями через 10 дБ в пределах от 0 до минус 70 дБ и внешним аттенюатором на минус 40 дБ.

Погрешность установки ослабления аттенюаторов при синусоидальном сигнале и сопротивлении нагрузки (50 ± 0,25) Ом не выходит за пределы:


  • для встроенного аттенюатора: ± 0,5 дБ в диапазоне частот от 10 Гц до 10 МГц (1 … 6 поддиапазоны);
  • для внешнего аттенюатора: ± 0,3 дБ в диапазоне частот от 10 Гц до 10 МГц.

Нестабильность уровня выходного напряжения синусоидального сигнала генератора сигналов за любой 3хчасовой интервал времени после установления рабочего режима при работе прибора в нормальных условиях не выходит за пределы ± 1 %.

Изменение уровня выходного напряжения синусоидального сигнала генератора от изменения температуры окружающего воздуха на каждые 10°С в интервале рабочих температур не выходит за пределы ± 1 %.

Неравномерность уровня выходного напряжения синусоидального сигнала генератора относительно уровня напряжения на частоте 1 кГц не выходит за пределы:


  • ± 1,5 % в диапазоне частот от 10 Гц до 100 кГц (1 .. 4 поддиапазоны);
  • ± 6 % в диапазоне частот от 100 кГц до 10 МГц (5, 6 поддиапазон).

Номинальное значение выходного сопротивления генератора сигналов (50 ±5) Ом.

Коэффициент гармоник выходного синусоидального сигнала генератора при наибольшем значении уровня выходного напряжения 5 В на сопротивлении нагрузки (50 ± 0,25) Ом не превышает:


  • 0,5 % в диапазоне частот от 10 Гц до 100 гц (1 поддиапазон) и от 100 до 200 кГц (5 поддиапазон);
  • 0,2 % в диапазоне частот от 100 Гц до 1 кГц (2 поддиапазон) и от 10 до 100 кГц (4 поддиапазон);
  • 1 % в диапазоне частот свыше 200 кГц до 1 МГц (5 поддиапазон);
  • 4 % в диапазоне частот от 1 Мгц до 10 МГц (6 поддиапазон).

Наибольшее значение уровня составляющих спектра с частотой сети питания и её гармоник в выходном синусоидальном сигнале генератора сигналов не превышает 0,05 % (по модулю) от наибольшего значения уровня выходного напряжения 5 В на сопротивлении нагрузки (50 ± 0,25) Ом.

В генераторе сигналов предусмотрен режим внешней синхронизации синусоидальным сигналом.

Полоса синхронизации при значении уровня напряжения синхронизирующего сигнала 1 В не менее 0,5 % (по модулю) установленной частоты генератора сигналов. Входное сопротивление синхровхода генератора сигналов более 50 кОм.

Генератор сигналов обеспечивает дополнительный сигнал прямоугольной формы в диапазоне частот от 10 Гц до 1 МГц со следующими характеристиками:

  • размах напряжения сигнала не менее 10 В при сопротивлении нагрузки (50 ± 0,25) Ом и не менее 20 В без нагрузки;
  • скважность сигнала составляет (2 ± 0,05) в диапазоне частот от 10 Гц до 100 кГц (1 .. 4 поддиапазоны) и (2 ± 0,2) в диапазоне частот от 100 кГц до 1 МГц (5, 6 поддиапазон);
  • длительность фронта и среза сигнала при сопротивлении нагрузки (50 ± 0,25) Ом не превышает 40 нс.

Прибор обеспечивает свои технические характеристики по истечении времени установления рабочего режима, равного 15 мин, исключение составляют нестабильность частоты за любые 15 минут работы и сохранения своих технических характеристик в условиях повышенной влажности, выполнение которых обеспечивается через 2 часа с момента включения прибора.

Прибор допускает непрерывную работу в рабочих условиях в течение времени не менее 16 ч при сохранении своих технических характеристик.

Время непрерывной работы не включает в себя время установления рабочего режима прибора.

Время перерыва до повторного включения не менее 3 часов.

Прибор сохраняет свои технические характеристики при питании его от сети переменного тока напряжением (220 ± 22) В, частотой (50 ± 1,0) Гц, с коэффициентом несинусоидальности до 5 % и напряжением (220 ± 11) В, частотой (400 ± 10) Гц, с коэффициентом несинусоидальности до 5 %.

Мощность, потребляемая генератором сигналов от сети питания при номинальном напряжении, не превышает 60 В*А.

Наработка на отказ не менее 10 000 ч.

Гамма-процентный ресурс не менее 10 000 ч при гамма = 90 %.

Гамма-процентный срок службы не менее 15 лет при гамма = 90 %.

Гамма-процентный срок сохраняемости не менее 10 лет для отапливаемых хранилищ или 6 лет для неотапливаемых хранилищ при гамма = 90 %.

Среднее время восстановления не превышает 120 минут.

Габаритные размеры не превышают:

  • генератор 308х130х300 мм;
  • ящик укладочный для ЗИП-0 360х72х240 мм;
  • ящик укладочный для прибора 534х297х408 мм;
  • ящик транспортный 667х400х532 мм (вариант упаковки ВУ5 – Т4) и 600х320х465 мм (вариант упаковки ВУ1 – Т).

Масса не превышает:

  • генератор 6 кг;
  • комплект с ЗИП-0 с укладочным ящиком 3 кг;
  • прибор с укладочным ящиком 25 кг;
  • прибор с транспортным ящиком 45 кг.

Комплектация генератора Г3-126:

  • Генератор Г3-126
  • Руководство по эксплуатации – 1 шт
