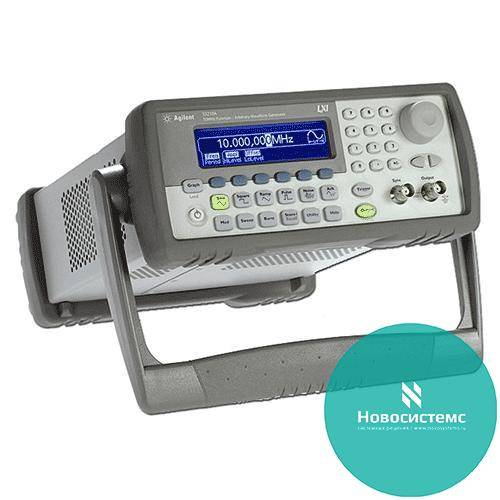

33210A генератор сигналов специальной формы

Производитель

KEYSIGHT TECHNOLOGIES

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Современный прибор Agilent 33210A способен генерировать стабильныеи точные сигналы. Уровень нелинейных искажений сигналов при этоим низок. Нужно отметить, что в прибор уже встроено 10 стандартных форм сигналов.

Данная модель дополняет хорошо известное на рынке семейство генераторов Agilent, включающее генераторы 33220A и 33250A с более высокими характеристиками и более широким диапазоном частот. Передняя панель обладает дружественным для пользователя интерфейсом. Эта характеристика позволяет быстро настраивать прибор и генерировать различные формы сигналов, не занимаясь дополнительным программированием. Для создания более сложных сигналов компания Agilent Technologies предлагает опцию 002. Эта опция дает возможность модернизировать прибор до генератора сигналов с глубиной памяти 8 Квыб., частотой дискретизации 50 Мвыб./с и разрешением 14 бит. Новый прибор Agilent 33210A — идеальное решение для разработчиков, инженеров и тех специалистовк, которым необходимы низкочастотные сигналы высокой точности.

Основные характеристики генератор 33210A Agilent Technologies:

Использование прямого цифрового синтеза;
Диапазон частот для синуса и меандра 1 мГц – 10 МГц
Разрешение по частоте 1 мГц
Формы сигнала: пила, треугольник, шум, постоянное смещение, импульс с переменной длительностью фронта и так далее
Разрядность ЦАП 12 бит
Частота дискретизации 50 МГц
Память формы сигнала 8000 точек;
Режимы АМ, ФМ, ЧМ, ИМ, ГКЧ, фазо-частотная манипуляция;
Интерфейс LAN LXI-C Ethernet 10/100, USB 2.0, GPIB

Технические данные Agilent 33210A:

Параметры		Значения
ВЫХОДНЫЕ ПАРАМЕТРЫ	Частотный диапазон	1 мГц - 10 МГц
	Разрешение	1 мГц
	Выходной уровень	10 мВ…10 В пик-пик на нагрузке 50 Ом
СИНУСОИДА	Погрешность установки уровня на 1 кГц	± (1%+1 мВ)
	Неравномерность АЧХ относительно 1 кГц	0,1 дБ при частоте менее 100 кГц, 0,2 дБ для частот от 100 кГц до 5 МГц, 0,3 дБ для частот от 5 МГц до 10 МГц.
	Коэффициент гармоник	≤-70 дБн (0,04%) от 0 до 20 кГц, < -65 дБн от 20 кГц до 100 кГц, < -50 дБ от 100 кГц до 1 МГц, < -40 дБн от 1 МГц до 10 МГц
ПОСТОЯННОЕ СМЕЩЕНИЕ	Диапазон (пик. знач. AC+DC)	±5 В на нагрузке 50 В
ПОСТОЯННОЕ СМЕЩЕНИЕ	Погрешность установки	±2%
МЕАНДР	Частотный диапазон	1 мГц - 10 МГц
	Время нарастания/спада	< 20 нс
	Выброс	< 2%
	Перестраиваемая скважность	20% - 80% (до 5 МГц), 40% - 60% (до 10 МГц)
	Погрешность установки скважности	±1%
	Джиттер	1 нс
ПИЛА, ТРЕУГОЛЬНИК	Диапазон частот	1 мГц – 100 кГц
	Нелинейность	< 0,1%
	Перестраиваемая скважность	0,0% – 100,0%
ИМПУЛЬС	Диапазон частот	1 мГц – 5 МГц
	Длительность импульса	От 40 нс
	Перестраиваемое время нарастания	От 20 до 100 нс
	Выброс	< 2%
	Джиттер	300 пс
ШУМ	Полоса частот (белый шум)	7 МГц
АМ, ЧМ	Формы несущей	Синус, меандр
	Источник модуляции	Внешний/внутренний
	Модулирующее колебание (внутреннее)	Синус, меандр, пила, треугольник, шум, произвольная (частота от 2 мГц до 20 кГц)
	Девиация частоты	До 5 МГц (пиковая)
	Коэффициент АМ	1…120 % (АМ); разрешение 0,1 %
ОБЩИЕ ДАННЫЕ	Напряжение питания	220 В (± 15 %), 50 / 60 Гц
	Габаритные размеры	261 х 104 х 303 мм
	Масса	3,4 кг
	Комплект поставки	Сетевой шнур (1), руководство по эксплуатации, ПО, USB или RS-232 кабель
