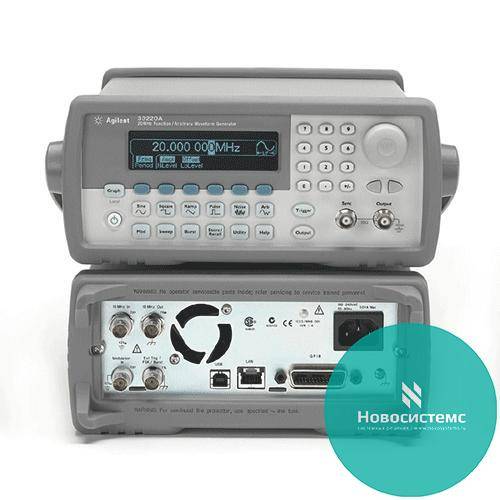

Описание 33220A:
Главное направление деятельности ООО «ПК Новосистемс» – поставка контрольно-измерительных устройств. В каталоге представлен генератор 33220А, который предназначен для формирования сигналов специальной формы. Он представляет собой прибор, с помощью которого можно осуществлять испытания продукции.
Генератор 33220А применяют для воспроизведения электромагнитного сигнала нескольких видов:
- пилообразного;
- прямоугольного;
- импульсного и некоторых других.
Использование данного устройства позволяет оперативно осуществлять проверку и наладку различных видов радиоэлектронных приборов и аппаратуры.
Отличительные черты генератора 33220А
Современный генератор 33220А отличается простотой и удобством использования. Он имеет корпус эргономичной формы, который обеспечивает надежную защиту прибора от внешних механических воздействий. Важным преимуществом модели является то, что с ее помощью можно создавать сигналы не только специальной формы, но и стандартной. Это обуславливает универсальность оборудования и широкую сферу применения. Более того, устройство подходит для проведения работ по настройке высокоточного оборудования или каналов связи, так как создает минимальный уровень искажений. Следует отметить, что генератор 33220А имеет маленькую погрешность.
Технические характеристики 33220A
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ВЫХОДНЫЕ ПАРАМЕТРЫ | Частотный диапазон | 1 мкГц - 20 МГц |
| Разрешение | 1 мкГц | |
| Погрешность уст-ки частоты | ± 20x10-6 | |
| Выходной уровень | 10 мВ…10 Впик-пик на нагрузке 50 Ом | |
| СИНУСОИДА | Погрешность установки уровня на 1 кГц | ±(1%+1 мВ) |
| Неравномерность АЧХ относительно 1 кГц | 0,1 дБ при частоте менее 100 кГц | |
| 0,15 дБ для частот от 100 кГц до 5 МГц | ||
| 0,3 дБ для частот от 5 МГц до 20 МГц | ||
| Коэффициент гармоник | ≤ -70 дБн (0,04%) до 20 кГц | |
| < -65 дБн до 100 кГц | ||
| < -50 дБ до 1 МГц | ||
| < -40 дБн до 20 МГц | ||
| ПОСТОЯННОЕ СМЕЩЕНИЕ | Диапазон (пик. знач. AC+DC) | ±5 В на нагрузке 50 В |
| Погрешность установки | ±2% | |
| МЕАНДР | Частотный диапазон | 1 мкГц - 20 МГц |
| Время нарастания/спада | < 13 нс | |
| Выброс | < 2% | |
| Перестраиваемая скважность | 20% - 80% (до 10 МГц) | |
| 40% - 60% (до 20 МГц) | ||
| Погрешность установки скважности | ±1% | |
| Джиттер | 1 нс | |
| ПИЛА, ТРЕУГОЛЬНИК | Диапазон частот | 1 мкГц – 200 кГц |
| Нелинейность | < 0,1% | |
| Перестраиваемая скважность | 0,0% – 100,0% | |
| ИМПУЛЬС | Диапазон частот | 500 мкГц – 5 МГц |
| Длительность импульса | От 20 нс | |
| Перестраиваемое время нарастания | От 13 до 100 нс | |
| Выброс | < 2% | |
| Джиттер | 300 пс | |
| ШУМ | Полоса частот (белый шум) | 9 МГц |
| ПРОИЗВОЛЬНАЯ ФОРМА | Диапазон частот | 1 мкГц – 6 МГц |
| Длина памяти | 2 - 64 тысячи точек | |
| Разрешение ЦАП | 14 бит (включая знак) | |
| Частота дискретизации | 50 МГц | |
| Память | 4 ячейки | |
| Встроенные сигналы | Нарастающая и спадающая экспонента, кардиосигнал, sin x/x | |
| АМ, ЧМ | Формы несущей | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний / внутренний | |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота до 20 кГц) | |
| Девиация частоты | До 10 МГц (пиковая) | |
| Коэффициент АМ | 1…120 % (АМ); разрешение 0,1 % | |
| ОБЩИЕ ДАННЫЕ | Напряжение питания | 220 В (± 15 %), 50 / 60 Гц |
| Габаритные размеры | 261 x 104 x 303 мм | |
| Масса | 3,4 кг | |
| Комплект поставки | Сетевой шнур (1), руководство по эксплуатации, ПО, USB или RS-232 кабель |
В компании «ПК Новосистемс» вы можете купить контрольно-измерительное оборудование на оптимальных условиях:
- на реализуемые генераторы 33220А дается продолжительная фирменная гарантия;
- при необходимости менеджеры окажут профессиональную помощь в выборе прибора, который соответствует вашим пожеланиям и требованиям;
- возможна оперативная доставка заказов в любой регион РФ, а также в страны СНГ.
