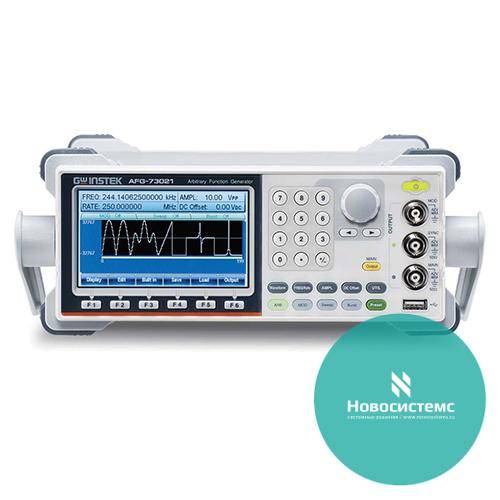

Выходные параметры |
|
Параметр |
AFG-73021, AFG-73022 |
AFG-73031, AFG-73032 |
|
Число каналов |
1- канал AFG-73021
2 - канала AFG-73022 |
1- канал AFG-73031
2 - канала AFG-73032 |
|
Частотный диапазон |
1 мкГц...20 МГц |
1 мкГц...30 МГц |
|
Разрешение |
1 мкГц |
|
Погрешность установки частоты |
1*10 - 6 |
|
Выходной уровень |
1 мВ...10 В пик - пик (на 50 Ом)
2 мВ ...20 В пик - пик (без нагрузки) |
|
Разрешение |
0,1 мВ или 4 разряда |
|
Погрешность установки ( на 50 Ом) |
± (1% от уст . значения + 1 мВпик ) на f = 1 кГц , U смещ= 0 В |
|
Синусоида |
|
Коэффициент гармонических искажений |
± (0, 2 %+1 мВскз) 0...20 кГц |
|
Коэффициент гармоник |
- 60 дБн 0...1 мГц, < 3 Впик
- 55 дБн 0...1 мГц, > 3 Впик
- 45 дБн 1... 5 МГц, > 3 Впик
- 30 дБн 5... 3 0 МГц, > 3 Впик |
|
Фазовый шум |
< - 110 дБн / Гц 10 МГц, полоса 15 кГц |
|
Постоянное смещение |
|
Диапазон |
±5 В на нагрузке 50 В (пиковое значение AC + DC )
±10 В без нагрузки (пиковое значение AC + DC ) |
|
Погрешность установки |
± (1% от установленного постоянного смещения + 1 мВ + 0,5% от установленной амплитуды) |
|
Меандр |
|
Время нарастания/спада |
< 8 нс |
|
Выброс |
< 5% |
|
Асимметрия |
1% от периода + 1 нс |
|
Перестраиваемая скважность |
20... 80% (≤ 2 0 МГц) |
20... 80% ( ≤ 25 МГц)
40...60% ( ≤ 3 0 МГц) |
|
Джиттер |
0,01% + 525 пс < 2 МГц, 0,1% + 75 пс > 2 МГц |
|
Пила, треугольник |
|
Диапазон частот |
1 мкГц...1 МГц |
|
Нелинейность |
< 0,1% |
|
Перестраиваемая симметрия |
0,0 ... 100,0% (разрешение 0,1%) |
|
Импульс |
|
Период повторения импульсов |
Период ≥ длительность – 0,625 [( Вр . Нараст – 0 , 6 нс ) + ( Вр . Спад – 0 , 6 нс )] |
|
Длительность импульса |
20 нс... 9 99, 830 с |
|
Время нарастания/спада |
9.32 нс... 799,900 с |
|
Выброс |
< 5% |
|
Джиттер |
0,01% + 50 пс |
|
Генератор гармоник |
|
Порядок гармоник (№№) |
≤ 8 |
|
Тип гармоник |
чётные, нечётные, все, пользовательские (регулировка фазы и амплитуды для каждой гармоники) |
|
АМ, ЧМ |
|
Формы несущей |
Синус, меандр, треугольник, пила . Импульс и произвольная только для АМ |
|
Модулирующее колебание |
Синус, меандр, треугольник, пила |
|
Источник модуляции |
Внешний/внутренний |
|
Частота модуляции |
2 мГц...20 кГц |
|
Коэффициент АМ |
0%...120% |
|
Частота девиации |
DC ... 2 0 МГц (пиковая) |
DC ... 3 0 МГц (пиковая) |
|
ИМ |
|
Формы несущей |
Синус, треугольник, пила |
|
Модулирующее колебание |
Синус, меандр, треугольник, пила |
|
Источник модуляции |
Внутренний |
|
Девиация фазы |
0 ° ... 360 ° |
|
Частота модуляции |
2 мГц...20 кГц |
|
ШИМ |
|
Форма несущей |
Меандр |
|
Модулирующее колебание |
Синус, меандр, треугольник, пила |
|
Источник |
Внешний , внутренний |
|
Частота модуляции |
2 мГц...20 кГц |
|
Девиация |
0%...100% от длительности импульса |
|
SUM |
|
Формы несущей |
Синус, треугольник, пила , импульс, шум |
|
Модулирующее колебание |
Синус, меандр, треугольник, пила |
|
Отношение |
0%...100% от амплитуды несущего сигнала |
|
Источник |
Внешний, внутренний |
|
Частота модуляции |
2 мГц...20 кГц |
|
ЧМН |
|
Формы несущей |
Синус, меандр, треугольник, пила |
|
Модулирующее колебание |
50% скважности меандра |
|
Внутренняя частота |
2 мГц...1 М Гц |
|
Источник |
Внешний , внутренний |
|
Диапазон частот |
DC ...2 0 МГц |
DC ... 3 0 МГц |
|
Свипирование (Развертка) |
|
Тип качания (параметр) |
Частота, амплитуда |
|
Форма сигнала |
Частота: синус, меандр, треугольник, пила
Амплитуда: синус, меандр, треугольник, пила, импульс, шум, СПФ |
|
Режим свипирования |
Линейный или логарифмический |
|
Диапазон частот |
Как у основного сигнала |
|
Цикл свипирования |
1 мс...500 с |
|
Режим запуска |
Внешний, внутренний, однократный |
|
Источник запуска |
Внешний, внутренний |
|
Пакетный режим |
|
Формы сигналов |
Синус, меандр, треугольник, пила , импу льс, шум |
|
Диапазон частот |
Как у основного сигнала |
|
Число пакетов |
1...1000000 циклов или бесконечно |
|
Начальная /конечая фаза |
-360,0°...+360,0° с |
|
Период повторения |
1 мкс...500 с |
|
Произвольная форма (СПФ) |
|
Частота дискретизации |
250 МГц |
|
Частота повторения |
125 МГц |
|
Длина памяти |
8 М точек |
|
Разрешение ЦАП |
6 бит |
|
Энергонезависимая память |
10 ячеек (по 8 МБ) |
|
Произвольная форма (СПФ) |
|
Вход внешней модуляции |
АМ, ЧМ, ШИМ, глубина модуляции (100 %): ± 5 В, входное сопротивление: 10 кОм |
|
Выход модуляции |
Для AFG - 73031/ 73021 – АМ, ЧМ, ФМ, Ш ИМ, SUM , ГКЧ , уровень: ≥ 1 Впик - пик, вых. сопр. > 10 кОм |
|
Вход внешней синхронизации |
Входной уровень: TTL; длит. импульса: > 100 нс; входное сопротивление: 10 кОм |
|
Вход внешнего опорного сигнала |
10 МГц; уровень: 0,5...5 В пик - пик; вх . сопр. : 1 кОм |
|
Выход опорного сигнала |
10 МГц; уровень: 1 В пик - пик; вых . сопр. : 50 Ом |
|
Общие данные |
|
Напряжение питания |
220 В ( ± 15 %), 50 / 60 Гц |
|
Интерфейсы |
USB (2) , LAN ( GPIB – опция) |
|
Экран |
цветной ЖК ( TFT ), д иагональ 11 см (480 х 272 точек) |
|
Рабочие условия |
Температу ра: 0...40 ° C ; в лажность: ≤ 80 % |
|
Условия хранения |
Температура: - 10...70 °С ; в лажность: ≤ 70 % |
|
Габаритные размеры |
107 × 26 5 × 374 мм |
|
Масса |
4 кг |
