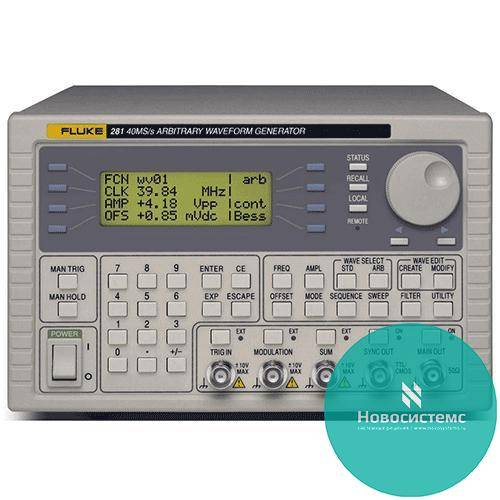

Fluke 290 – Серия многоканальных генераторов сигналов произвольной формы (100 Мвыб/с)

Fluke 290 – Серия многоканальных генераторов сигналов произвольной формы (100 Мвыб/с)
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Основные функции

  • Частотный диапазон генерации произвольных форм сигналов от 100 мГц – 100 МГц
  • Один (Fluke 291);  два (Fluke 292) или четыре канала (Fluke 294)
  • Частота дискретизации: 100 МГц/с
  • Генерация функций вплоть до 40 МГц (50 МГц для прямоугольных импульсов)
  • Генератор тестовых последовательностей с импульсами 10 нс
  • Мультиканальная ФАПЧ с разрешением 0,1º и возможность фазовой синхронизации с другим генератором
  • Возможности модуляции: амплитудная модуляция, частотная манипуляция, модуляция с подавленной несущей (SCM)
  • Максимальная длина формы сигнала: 1 миллион точек
  • Генерация сигналов: синус, косинус, гаверсинус, гаверкосинус, прямоугольный, треугольный, импульсный, последовательность импульсов, sin (x) /x, постоянного тока, положительный и отрицательный пилообразный
  • Интерфейсы: RS-232, IEEE-488 (GPIB), USB 1.1

Особенности

  • Исключительно стабильные характеристики генератора сравнимы с параметрами кварцевого опорного генератора
  • Современная технология прямого цифрового синтеза (Direct Digital Synthesis)
  • Каждый канал может быть как полностью независимым, так и связан с другими одним или несколькими соотношениями
  • Генераторы развертки, запуска, тоновый, произвольной формы
  • Функции редактора математических выражений: сложить, вычесть, умножить, разделить, xn, sin, cos, arcsin, arccos, abs, десятичный логарифм, ln, en, квадратный корень и многие другие
  • Поддерживает загрузку форм сигналов с некоторых осциллографов Tektronix серии DSO
  • Вход внешней ARB синхронизации способен выполнять задачи для любого числа каналов при любой скорости вплоть до 50 МГц
  • Неограниченные возможности сохранения форм сигналов благодаря использованию CF карт памяти
  • Функция шума, генерируемого с синхронизацией до 100 МГц
  • Доступ к выходу ведущего генератора синхронизации в диапазоне 0,1 Гц до 50 МГц, может быть использован как эквивалент трех или пяти выходов каналов
  • При суммировании каналов может быть использовано вплоть до 1024 сегментов для создания сложных форм сигналов
  • Специальное ПО WaveformManagerPlus для создания форм сигналов, редактирования и управления + драйвера Labview и LabWindowsCVI

В стандартную комплектацию серии Fluke 290 входят:

  • Кабель питания
  • Руководство по эксплуатации
  • Руководство по быстрому запуску генераторов серии Fluke 290
  • Файлы драйверов
  • CD-ROM с ПО Waveform Manager Plus

Дополнительные опции

Модель Описание
 291 Одноканальный генератор сигналов произвольной формы 100 Мвыб/с и ПО WaveformManagerPlus. Карта памяти Compact Flash и USB картридер
 292 Двухканальный генератор сигналов произвольной формы 100 Мвыб/с и ПО WaveformManagerPlus. Карта памяти Compact Flash и USB картридер
 294 Четырехканальный генератор сигналов произвольной формы 100 Мвыб/с и ПО WaveformManagerPlus. Карта памяти Compact Flash и USB картридер

Технические характеристики

Произвольные формы сигналов
Формы сигналов Максимальная длина 1 миллион точек. Вплоть до 500 форм сигналов может быть сохранено на съемную карту памяти. Формы сигналов могут определяться элементами управления передней панели или посредством загрузки данных по RS-232 или GPIB, или непосредственным чтением со съемной карты памяти, используя USB картридер, присоединенный к ПК.
Вертикальное разрешение 12 бит
Тактовая частота выборки От 100 мГц до 100 МГц
Разрешение 4 единицы
Точность ±1 единица от установленного значения
Задание последовательности

Вплоть до 1024 форм могут быть соединены, каждая форма сигнала может иметь число повторений до 32768. Последовательность может повторяться до 1048575 раз или непрерывно.

Выходной фильтр

Выбирается между эллиптическим 40 МГц, Бесселя 20 МГц или отсутствует фильтрация

Функция шума Цифровой шум генерируется посредством 35-битного линейного регистра с обратной связью, синхронизируемого до 100 МГц. Внешний фильтр пользователя определяется полосой и откликом.
Стандартные формы сигналов
Формы сигналов Синус, косинус, прямоугольный, треугольный, пилообразный нарастающий/спадающий, sin (x)/x, импульсный, последовательность импульсов, гаверсинус, гаверкосинус
Синус, Косинус, Гаверсинус, Гаверкосинус
Диапазон 0,1 мГц до 40 МГц
Разрешение

0,1 мГц или 10 единиц

Точность

10-5/ год

Темп. Стабильность

Номинально < 1 ppm/ºC

Выходной уровень

5 мВ до 20 В (от пика до пика) при 50 Ом

Гармонические искажения

< 0,15 % (КНИ) до 100 кГц

<-60 дБн до 20 кГц

<-50 дБн до 1 МГц

<-40 дБн до 10 МГц

<-30 дБн до 40 МГц

Негармонические паразитные сигналы

<-60 дБн до 1 МГц

<-60 дБн + 6 дБ на октаву, от 1 МГц до 40 МГц

Прямоугольный
Диапазон

1 мГц до 50 МГц

Разрешение

1 мГц (4 знач. цифры)

Точность ± 1 знач. единица от установки
Времена нарастания/спада < 8 нс
Импульсы и импульсные последовательности
Времена нарастания/спада <8 нс
Период От 40 нс до 100 с
Разрешение 4 цифры
Точность ± 1 знач. цифра от установки
Диапазон задержки -99,99 с до +99,99 с
Разрешение 0,001 % периода или 10 нс, выбирается большее
Диапазон ширины 25 нс до 99,99 с
Разрешение 0,001 % периода или 10 нс, выбирается большее
Треугольный
Диапазон 0,1 мГц до 500 кГц
Разрешение

0,1 мГц (10 знач. цифр)

Точность Лучше 10 ppm/год
Пилообразный и Sin(x)/x
Диапазон 0,1 мГц до 500 кГц
Разрешение

0,1 мГц (10 знач. цифр)

Ошибка линейности < 0,1 % до 30 кГц
Режим работы между каналами
Межканальная модуляция Сигнал от любого канала может быть использован для АМ и SCM – модулирования следующего канала. С другой стороны, любое число каналов может быть модулируемо (AM или SCM) сигналом на входном разъеме MODULATION
Частота несущей Внутренний диапазон для выбранного типа сигнала
Типы несущих Все стандартные и произвольные формы сигналов
Типы модуляции: AM, SCM

Двойная боковая полоса с несущей. SCM: двойная полоса подавляемой несущей

Источники модуляции Внутренняя от предыдущего канала. Внешняя от входного разъема модуляции. Внешний сигнал модуляции можно применять к любому числу каналов одновременно.
Частотный диапазон DC до > 100 кГц
Глубина внутренней АМ 0 % до 105 %
Разрешение АМ

1 %

Подавление несущей (SCM) > 40 дБ
Диапазон внешней модуляции сигнала VCA: Приблизительно 1 В (полный размах) для 100 %  уровня изменений при максимальной мощности
SCM Приблизительно ± 1 В пик. При макс. выходе
Прочие характеристики
Экран ЖК, 20 знаков х 4 знаково-цифровых столбца
Ввод данных Выбор клавиатурой режима, формы волны и т.п.; ввод значений осуществляется цифровыми клавишами или вращающейся ручкой
Сохраненные установки Вплоть до 500 полных установок прибора могут быть сохранены и вызваны из памяти, зависящей от питания батарей. Вплоть до 500 произвольных форм сигналов могут быть сохранны независимо от настроек прибора.
Размеры, мм (В х Д х Ш) 130 мм х 335 х 350 ( Fluke 292/ Fluke 294);  212 (Fluke 291)
Вес 7,2 кг (Fluke 292/ Fluke 294); 4,1 кг (Fluke 291)
Рабочий диапазон +5 °C до 40 °C, 20-80 % отн. влажн.
