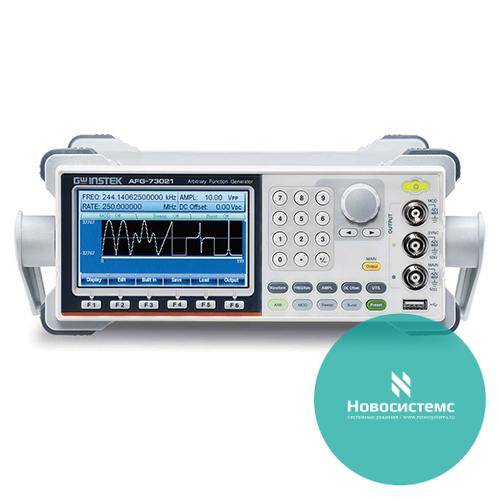

Выходные параметры |
Параметр |
AFG-73021, AFG-73022 |
AFG-73031, AFG-73032 |
Число каналов |
1- канал AFG-73021
2 - канала AFG-73022 |
1- канал AFG-73031
2 - канала AFG-73032 |
Частотный диапазон |
1 мкГц...20 МГц |
1 мкГц...30 МГц |
Разрешение |
1 мкГц |
Погрешность установки частоты |
1*10 - 6 |
Выходной уровень |
1 мВ...10 В пик - пик (на 50 Ом)
2 мВ ...20 В пик - пик (без нагрузки) |
Разрешение |
0,1 мВ или 4 разряда |
Погрешность установки ( на 50 Ом) |
± (1% от уст . значения + 1 мВпик ) на f = 1 кГц , U смещ= 0 В |
Синусоида |
Коэффициент гармонических искажений |
± (0, 2 %+1 мВскз) 0...20 кГц |
Коэффициент гармоник |
- 60 дБн 0...1 мГц, < 3 Впик
- 55 дБн 0...1 мГц, > 3 Впик
- 45 дБн 1... 5 МГц, > 3 Впик
- 30 дБн 5... 3 0 МГц, > 3 Впик |
Фазовый шум |
< - 110 дБн / Гц 10 МГц, полоса 15 кГц |
Постоянное смещение |
Диапазон |
±5 В на нагрузке 50 В (пиковое значение AC + DC )
±10 В без нагрузки (пиковое значение AC + DC ) |
Погрешность установки |
± (1% от установленного постоянного смещения + 1 мВ + 0,5% от установленной амплитуды) |
Меандр |
Время нарастания/спада |
< 8 нс |
Выброс |
< 5% |
Асимметрия |
1% от периода + 1 нс |
Перестраиваемая скважность |
20... 80% (≤ 2 0 МГц) |
20... 80% ( ≤ 25 МГц)
40...60% ( ≤ 3 0 МГц) |
Джиттер |
0,01% + 525 пс < 2 МГц, 0,1% + 75 пс > 2 МГц |
Пила, треугольник |
Диапазон частот |
1 мкГц...1 МГц |
Нелинейность |
< 0,1% |
Перестраиваемая симметрия |
0,0 ... 100,0% (разрешение 0,1%) |
Импульс |
Период повторения импульсов |
Период ≥ длительность – 0,625 [( Вр . Нараст – 0 , 6 нс ) + ( Вр . Спад – 0 , 6 нс )] |
Длительность импульса |
20 нс... 9 99, 830 с |
Время нарастания/спада |
9.32 нс... 799,900 с |
Выброс |
< 5% |
Джиттер |
0,01% + 50 пс |
Генератор гармоник |
Порядок гармоник (№№) |
≤ 8 |
Тип гармоник |
чётные, нечётные, все, пользовательские (регулировка фазы и амплитуды для каждой гармоники) |
АМ, ЧМ |
Формы несущей |
Синус, меандр, треугольник, пила . Импульс и произвольная только для АМ |
Модулирующее колебание |
Синус, меандр, треугольник, пила |
Источник модуляции |
Внешний/внутренний |
Частота модуляции |
2 мГц...20 кГц |
Коэффициент АМ |
0%...120% |
Частота девиации |
DC ... 2 0 МГц (пиковая) |
DC ... 3 0 МГц (пиковая) |
ИМ |
Формы несущей |
Синус, треугольник, пила |
Модулирующее колебание |
Синус, меандр, треугольник, пила |
Источник модуляции |
Внутренний |
Девиация фазы |
0 ° ... 360 ° |
Частота модуляции |
2 мГц...20 кГц |
ШИМ |
Форма несущей |
Меандр |
Модулирующее колебание |
Синус, меандр, треугольник, пила |
Источник |
Внешний , внутренний |
Частота модуляции |
2 мГц...20 кГц |
Девиация |
0%...100% от длительности импульса |
SUM |
Формы несущей |
Синус, треугольник, пила , импульс, шум |
Модулирующее колебание |
Синус, меандр, треугольник, пила |
Отношение |
0%...100% от амплитуды несущего сигнала |
Источник |
Внешний, внутренний |
Частота модуляции |
2 мГц...20 кГц |
ЧМН |
Формы несущей |
Синус, меандр, треугольник, пила |
Модулирующее колебание |
50% скважности меандра |
Внутренняя частота |
2 мГц...1 М Гц |
Источник |
Внешний , внутренний |
Диапазон частот |
DC ...2 0 МГц |
DC ... 3 0 МГц |
Свипирование (Развертка) |
Тип качания (параметр) |
Частота, амплитуда |
Форма сигнала |
Частота: синус, меандр, треугольник, пила
Амплитуда: синус, меандр, треугольник, пила, импульс, шум, СПФ |
Режим свипирования |
Линейный или логарифмический |
Диапазон частот |
Как у основного сигнала |
Цикл свипирования |
1 мс...500 с |
Режим запуска |
Внешний, внутренний, однократный |
Источник запуска |
Внешний, внутренний |
Пакетный режим |
Формы сигналов |
Синус, меандр, треугольник, пила , импу льс, шум |
Диапазон частот |
Как у основного сигнала |
Число пакетов |
1...1000000 циклов или бесконечно |
Начальная /конечая фаза |
-360,0°...+360,0° с |
Период повторения |
1 мкс...500 с |
Произвольная форма (СПФ) |
Частота дискретизации |
250 МГц |
Частота повторения |
125 МГц |
Длина памяти |
8 М точек |
Разрешение ЦАП |
6 бит |
Энергонезависимая память |
10 ячеек (по 8 МБ) |
Произвольная форма (СПФ) |
Вход внешней модуляции |
АМ, ЧМ, ШИМ, глубина модуляции (100 %): ± 5 В, входное сопротивление: 10 кОм |
Выход модуляции |
Для AFG - 73031/ 73021 – АМ, ЧМ, ФМ, Ш ИМ, SUM , ГКЧ , уровень: ≥ 1 Впик - пик, вых. сопр. > 10 кОм |
Вход внешней синхронизации |
Входной уровень: TTL; длит. импульса: > 100 нс; входное сопротивление: 10 кОм |
Вход внешнего опорного сигнала |
10 МГц; уровень: 0,5...5 В пик - пик; вх . сопр. : 1 кОм |
Выход опорного сигнала |
10 МГц; уровень: 1 В пик - пик; вых . сопр. : 50 Ом |
Общие данные |
Напряжение питания |
220 В ( ± 15 %), 50 / 60 Гц |
Интерфейсы |
USB (2) , LAN ( GPIB – опция) |
Экран |
цветной ЖК ( TFT ), д иагональ 11 см (480 х 272 точек) |
Рабочие условия |
Температу ра: 0...40 ° C ; в лажность: ≤ 80 % |
Условия хранения |
Температура: - 10...70 °С ; в лажность: ≤ 70 % |
Габаритные размеры |
107 × 26 5 × 374 мм |
Масса |
4 кг |
