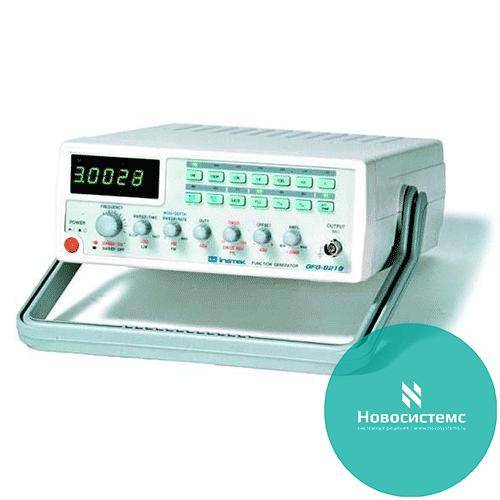

GFG-8219A генератор сигналов

GFG-8219A генератор сигналов
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка
Описание:

0,3 Гц-3 МГц, синус, треугольник, прямоугольник , свипирование по частоте, цифровая индикация частоты, 10 В на 50 Ом, уровни ТТЛ и КМОП, АМ и ЧМ модуляция, частотомер до 150 МГц, масса 2,1 кг

Краткие характеристики GFG-8219A:
  • Частотный диапазон 0,3 Гц ... 3 МГц
  • Форма сигнала: синус, треугольник, прямоугольник
  • Регулировка асимметрии формы сигнала
  • Добавление постоянного смещения
  • 2-ступенчатый аттенюатор (-20 дБ x 2) с плавной регулировкой
  • Функция внешнего управления частотой
  • Регулируемый ТТЛ/КМОП-выход
  • Цифровой дисплей
  • Встроенный 6-разрядный частотомер для измерение внутр./внешн. частоты с разрешением 10 мкГц
  • Линейное/логарифмическое свипирование
  • Внутренняя/внешняя АМ/ЧМ-модуляция
  • Выход сигнала синхронизации
  • Выход преобразователя частота-напряжение
Технические характеристики GFG-8219A:
ХАРАКТЕРИСТИКИ
ПАРАМЕТРЫ
ЗНАЧЕНИЯ
ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ
Частотный диапазон
0,3 Гц … 3 МГц (7 диапазонов)
Погрешность установки
±(5% + 1 Гц)
Амплитуда
> 10 В (на 50 Ом)
Выходное сопротивление
50 Ом
Аттенюатор
2х(минус 20 дБ ± 1 дБ) с плавной регулировкой
Постоянное смещение
±5 В (на 50 Ом)
Асимметрия формы
0,2…0,8 (1 МГц) - плавно регулируется
Дисплей
6-разрядный, СД-индикаторы
СИНУСОИДАЛЬНЫЙ СИГНАЛ
Коэффициент гармоник
£ 1,2% при максимальной амплитуде (0,3 Гц…200 кГц), £ 35 дБ (200 кГц...3 МГц)
Неравномерность
£ 0,3 дБ, (0,3 Гц … 300 кГц), £ 0,5 дБ, (300 кГц…3 МГц)
ПРЯМОУГОЛЬНЫЙ СИГНАЛ
Асимметрия импульсов
±2% (0,3 Гц…100 кГц)
Время нарастания/спада
£ 100 нс (макс. уровень,50 Ом)
КМОП-ВЫХОД
Выходной уровень
От (4 ±1)В до (14,5 ±0,5)В с плавной регулировкой
Время нарастания / спада
£ 120 нс
ТТЛ-ВЫХОД
Выходной уровень
³ 3 В
Коэффициент нагрузки
20 ТТЛ-элементов
Время нарастания/спада
£ 25 нс
ВНЕШНЕЕ УПРАВЛЕНИЕ ЧАСТОТОЙ
Входное напряжение
0…(10 ±1)В
Входное сопротивление
10 кОм
СИНХРОВЫХОД
Выходное напряжение
0…2 В (0,3 Гц…3 МГц)
СВИПИРОВАНИЕ
Глубина свипирования
100:1 - плавно регулируется
Цикл свипированя
0,5 с…30 с - плавно регулируется
Режимы свипирования
Линейный/логарифмический (выбирается переключателем)
АМПЛИТУДНАЯ МОДУЛЯЦИЯ
Глубина АМ
0…100%
Частота модуляции
400 Гц (внутренняя)/0…1 МГц (внешняя)
Частота несущей
100 Гц…3 МГц (-3 дБ)
Чувствительность входа
£ 10 В (при 100% АМ)
ЧАСТОТНАЯ МОДУЛЯЦИЯ
Девиация частоты
±5%
Частота модуляции
400 Гц (внутренняя) / 0…20 кГц (внешняя)
Чувствительность входа
£ 10 В (при 10% ЧМ)
ЧАСТОТОМЕР
Частотный диапазон
0,3 Гц…3 МГц (внутренняя) / 5 Гц…150 МГц (внешняя) (±10-5)
Разрешение
10 нГц для предела 1 Гц; 0,1 Гц для предела 100 МГц
Стабильность опорн. ген-ра
±10-5(23°С ± 5°С) после 30 мин. работы
Входной импеданс
1 МОм / 150 пФ
Чувствительность
£ 35 мВ (5 Гц…100 МГц), £ 45 мВ (100 МГц…150 МГц)
ОБЩИЕ ДАННЫЕ
Напряжение питания
115 В / 230 В±15%, 50 / 60 Гц
Габаритные размеры
251 x 91 x 291 мм
Масса
Приблизительно 2 кг
