Описание:

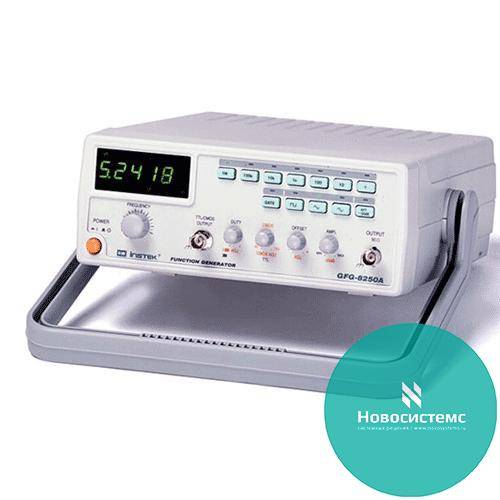

Краткие характеристики GFG-8255A:
-
Частотный диапазон 0,5 Гц ... 5 МГц
-
Форма сигнала: синус, треугольник, прямоугольник
-
Функция внешнего управления частотой
-
Встроенный частотомер (измерение внутр./внешн. частоты)
-
Линейное/логарифмическое свипирование
-
Выход преобразователя частота-напряжение
-
Внутр./внеш. АМ/ЧМ
Технические характеристики GFG-8255A:
ХАРАКТЕРИСТИКИ
|
ПАРАМЕТРЫ
|
ЗНАЧЕНИЯ
|
ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ
|
Частотный диапазон
|
0,5 Гц … 5 МГц (7 диапазонов)
|
Погрешность установки
|
±(5% + 1 Гц)
|
|
Амплитуда
|
> 10 В (на 50 Ом)
|
|
Выходное сопротивление
|
50 Ом
|
|
Аттенюатор
|
2х(минус 20 дБ ± 1 дБ) с плавной регулировкой
|
|
Постоянное смещение
|
±5 В (на 50 Ом)
|
|
Асимметрия формы
|
0,2…0,8 (1 МГц) - плавно регулируется
|
|
Дисплей
|
6-разрядный, СД-индикаторы
|
|
СИНУСОИДАЛЬНЫЙ СИГНАЛ
|
Коэффициент гармоник
|
£ 1,2% при максимальной амплитуде (0,5 Гц …100 кГц), £ 30 дБ (100 кГц...5 МГц)
|
Неравномерность формы
|
£ 0,3 дБ, (0,5 Гц…500 кГц), £ 1,0 дБ, (500 кГц…5 МГц)
|
|
ТРЕУГОЛЬНЫЙ СИГНАЛ
|
Нелинейность
|
£ 2% (0,5 Гц…100 кГц), £ 5% (100 Гц…5 МГц)
|
ПРЯМОУГОЛЬНЫЙ СИГНАЛ
|
Асимметрия импульсов
|
±2% (1 Гц…100 кГц)
|
Время нарастания/спада
|
£ 50 нс (макс. уровень,50 Ом)
|
|
КМОП-ВЫХОД
|
Выходной уровень
|
От (4 ±1)В до (14,5 ±0,5)В с плавной регулировкой
|
Время нарастания / спада
|
£ 120 нс
|
|
ТТЛ-ВЫХОД
|
Выходной уровень
|
³ 3 В
|
Коэффициент нагрузки
|
20 ТТЛ-элементов
|
|
Время нарастания/спада
|
£ 25 нс
|
|
ВНЕШНЕЕ УПРАВЛЕНИЕ ЧАСТОТОЙ
|
Входное напряжение
|
0…(10 ±1)В
|
Входное сопротивление
|
10 кОм
|
|
СИНХРОВЫХОД
|
Выходное напряжение
|
0…2 В (0,5 Гц…5 МГц)
|
СВИПИРОВАНИЕ
|
Глубина свипирования
|
100:1 - плавно регулируется
|
Цикл свипированя
|
0,5 с…30 с - плавно регулируется
|
|
Режимы свипирования
|
Линейный/логарифмический (выбирается переключателем)
|
|
АМПЛИТУДНАЯ МОДУЛЯЦИЯ
|
Глубина АМ
|
0…100%
|
Частота модуляции
|
400 Гц (внутренняя)/0…1 МГц (внешняя)
|
|
Частота несущей
|
100 Гц…5 МГц (-3 дБ)
|
|
Чувствительность входа
|
£ 10 В (при 100% АМ)
|
|
ЧАСТОТНАЯ МОДУЛЯЦИЯ
|
Девиация частоты
|
±5%
|
Частота модуляции
|
400 Гц (внутренняя) / 0…20 кГц (внешняя)
|
|
Чувствительность входа
|
£ 10 В (при 10% ЧМ)
|
|
ЧАСТОТОМЕР
|
Частотный диапазон
|
0,5 Гц…5 МГц (внутренняя) / 5 Гц…150 МГц (внешняя) (±10-5)
|
Разрешение
|
10 нГц для предела 1 Гц; 0,1 Гц для предела 100 МГц
|
|
Стабильность опорн. ген-ра
|
±10-5(23°С ± 5°С) после 30 мин. работы
|
|
Входной импеданс
|
1 МОм / 150 пФ
|
|
Чувствительность
|
£ 35 мВ (5 Гц…100 МГц), £ 45 мВ (100 МГц…150 МГц)
|
|
ОБЩИЕ ДАННЫЕ
|
Напряжение питания
|
115 В / 230 В±15%, 50 / 60 Гц
|
Габаритные размеры
|
251 x 91 x 291 мм
|
|
Масса
|
2,4 кг
|
