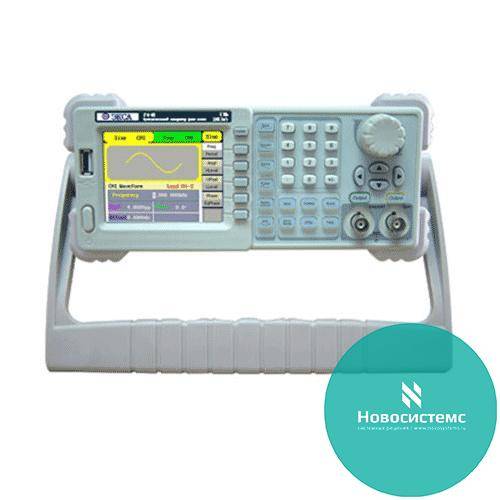

SDG1050 генератор сигналов специальной формы

SDG1050 генератор сигналов специальной формы
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Функциональный генератор Siglent SDG1050 имеет дискретизацию 125Мс/с, вертикальное разрешение 14 бит и большую длину памяти, что позволяет с высокой точностью обеспечивать синтез сигналов практически любой формы. Программное обеспечение обеспечивает 9 типов стандартных форм сигналов: синус, прямоугольный, пилообразный, импульсный, ExRise, ExpFall, Sinc, шум и DC, которые отвечают всем основным потребностям для решения прикладных задач.Программное обеспечение SDG1050 обеспечивает 9 типов стандартных форм сигналов: синус, прямоугольный, пилообразный, импульсный, ExRise, ExpFall, Sinc, шум и DC, которые отвечают всем основным потребностям для решения прикладных задач.

Кроме того, с помощью программного обеспечения пользователь SDG1050 имеет возможность рисования собственных форм выходных сигналов. При совместном использованииSDG1050 с осциллографами Siglent, приборы объединяются в измерительный комплекс. Функция мультиэкрана даёт возможность редактировать несколько форм сигналов одновременно. Также очень полезной может быть функция запоминания форм сигналов в энергонезависимую память.

Полный набор функций модуляции (AM, DSB-AM, FM, PM, FSK, ASK, BPSK, PWM), функция свипирования (sweep) (1 мс ~ 500 сек) и генерация пакета сигналов (burst), а также встроенный частотомер (0.1 Гц - 200 МГц) обеспечивают высокую функциональность  генератора SDG1050.

Характеристики прибора SDG1050:

  SDG1005 SDG1010 SDG1020 SDG1025 SDG1050
Максимальная частота выходного сигнала 5 МГц 10 МГц 20 МГц 25 МГц 50 МГц
Количество выходных каналов 2
Частота дискретизации 125 Мс./с
Длина памяти для сигнала произвольной формы 16000 точек
Разрешение по частоте 1 мкГц
Формы выходных сигналов Синус, меандр, пилообразный, импульс, белый шум. Сигналы произвольной формы
Синус 1 мкГц…5 МГц 1 мкГц…10 МГц 1 мкГц…20 МГц 1 мкГц…25 МГц 1 мкГц…50 МГц
Меандр 1 мкГц…5 МГц 1 мкГц…10 МГц 1 мкГц…20 МГц 1 мкГц…25 МГц 1 мкГц…50 МГц
Импульс 1 мкГц…5 МГц 1 мкГц…10 МГц 1 мкГц…20 МГц 1 мкГц…25 МГц 1 мкГц…50 МГц
Пила/треугольник 1 мкГц - 300 кГц 1 мкГц - 300 кГц 1 мкГц - 300 кГц 1 мкГц - 300 кГц 1 мкГц - 300 кГц
Белый шум Гаусса 5 МГц (-0,3 дБ) 10 МГц (-0,3 дБ) 20 МГц (-0,3 дБ) 25 МГц (-0,3 дБ) 50 МГц (-0,3 дБ)
Сигнал произвольной формы 1 мкГц…5 МГц 1 мкГц…10 МГц 1 мкГц…20 МГц 1 мкГц…25 МГц 1 мкГц…50 МГц
Модуляции AM, FM, PM, FSK, ASK, PWM, Sweep, Burst
Амплитуда выходного сигнала 10 мВпик-пик…10 Впик-пик (50 Ом), 20 мВ…20 Впик-пик (высокоомный)
Другие функции частотомер до 200 МГц
Интерфейс связи с ПК USB
Опциональные интерфейсы связи с ПК GPIB(IEEE-488),LAN
Габариты 229 х 105 х 281 мм
