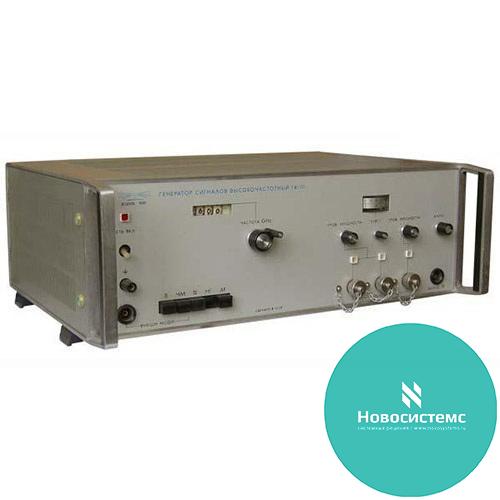

Г4-111 Генератор сигналов высокочастотный
(если иной срок не предусмотрен производителем)
до 450 000 руб.
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Генератор сигналов высокочастотный Г4-111 предназначен для испытаний и регулировки различных радиоэлектронных устройств.
Генератор сигналов высокочастотный Г4-111 является источником СВЧ колебаний с некалиброванным по мощности выходом. Генератор сигналов высокочастотный Г4-111 может работать в режимах немодулированных колебаний (непрерывной генерации) и импульсной модуляции, а также синхронизироваться от внешнего высокостабильного источника сигнала. С помощью генератора можно осуществлять запитку СВЧ энергией измерительных линий и проводить весь комплекс трактовых измерений (КСВН, импедансов и др.), проводить калибровку измерителей мощности, измерение потерь и ослаблений. Генератор можно широко применять для проверки радиоэлектронных устройств и обнаружения каналов побочного приема.
В основу работы генератора Г4-111 положен принцип генерирования СВЧ сигналов в сантиметровом диапазоне волн с помощью клистрона.
Схема генератора Г4-111 состоит из следующих основных блоков и узлов:
- блока высокой частоты, включающего в себя два клистронных автогенератора и параметрический удвоитель частоты;
- блока генераторов меандра и пилообразного напряжения и модулятора;
- блока питания;
- волноводного тракта, включающего в себя волноводный вентель, аттенюатор волноводный, переход коаксиально-волноводный;
- индикаторного устройства.
НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ
Генератор сигналов высокочастотный Г4-111 сертифицирован и внесен в Государственный реестр средств измерений РФ.
