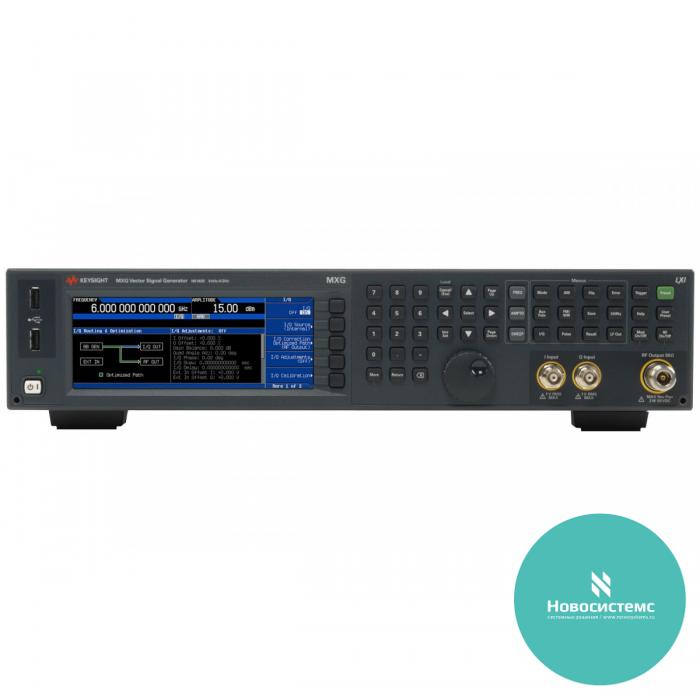

N5172B-506 — векторный генератор ВЧ сигналов

N5172B-506 — векторный генератор ВЧ сигналов
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Векторный генератор ВЧ сигналов EXG серии X N5172B производства компании Keysight Technologies Inc. (ex Agilent Technologies) (Keysight).

  • Высокая производительность и длительное время безотказной работы благодаря характеристикам, оптимизированным для производственных испытаний
  • Высокая эффективность базового параметрического тестирования компонентов и функционального тестирования приемников благодаря лучшим в отрасли значениям уровня относительной мощности в соседнем канале (ACPR) и модуля вектора ошибки (EVM)
  • Сокращение времени на создание сигналов с помощью ПО Signal Studio; гибкая система лицензирования для приобретения только нужных видов сигналов
  • Сокращение времени простоя и расходов на эксплуатацию за счет комплексных решений для самодиагностики и низкой стоимости ремонта

Векторные генераторы сигналов N5172B  предназначены для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 9 кГц до 1 ГГц, 3 ГГц или 6 ГГц в зависимости от опции, а также сигналов с различными видами аналоговой и цифровой модуляции.

Основные характеристикики N5172B-506:
  • диапазон частот: от 9 кГц до 6 ГГц
  • уровень производительности: 4 / 6;
  • фазовый шум на частоте 1 ГГц с отстройкой 20 кГц: -146 дБн/Гц;
  • переключение частоты: ≤ 800 мкс;
  • полоса IQ модуляции, внутренняя / внешняя:

Описание типа N5172B

Каталог оборудования Keysight Technolgies

Принцип действия генератора основан на совокупности методов с опорой на сигнал встроенного кварцевого генератора частотой 10 МГц: до 5 МГц применяется прямой цифровой синтез, а выше 5 МГц метод косвенного синтеза, заключающийся в применении фазовой автоподстройки частоты.
Конструктивно генератор выполнен в виде моноблока, управление изменением выходных характеристик обеспечивается с помощью наборных клавиш и валкодера, распо- ложенных на лицевой панели. Сигнал с установленными характеристиками снимается с основного выхода 50 Ом. Для моделей N5172B и N5182B предусмотрены входные разъемы BNC для обеспечения внешних модулирующих сигналов I/Q с полосой до 200 МГц, а также подачи внешнего синхроимпульса и внешнего импульсного модулирующего сигнала. Обеспечивается качание частоты сигнала в заданном частотном диапазоне. Управление всеми режимами работы и параметрами генератора осуществляется как вручную, так и дистанционно от внешнего компьютера.

Особенности N5172B-506:
  • эталонные сигналы для НИОКР и все необходимые сигналы для производства;
  • спектральная чистота сигналов и высокая точность для тестирования устройств в предельных режимах;
  • экономически эффективные решения для производства;
  • создание СВЧ-систем с более компактными, быстродействующими и доступными аналогами генератора метрологического класса серии PSG;
  • программное обеспечение Signal Studio для ускорения создания сигналов;
  • трёхлетний межкалибровочный интервал и самостоятельное техническое обслуживание для снижения расходов на эксплуатацию;
  • любые нужные ВЧ / СВЧ-сигналы: простые и сложные, спектрально чистые и с наличием шумов и помех;
  • минимизация помех в усилителях мощности благодаря наилучшим в отрасли значениям коэффициента мощности в соседнем канале (ACPR) и уровня выходного сигнала;
  • обеспечение требуемой пропускной способности в сетях стандартов LTE-Advance и 802.11ac WLAN благодаря ширине полосы модуляции 160 МГц и модулю вектора ошибки от 0,4%;
  • повышение чувствительности приемников РЛС благодаря высоким характеристикам по фазовому шуму и негармоническим составляющим;
  • отличные показатели по фазовому шуму и негармоническим составляющим;
  • отладка усилителей мощности и определение характеристик нелинейных компонентов благодаря лучшему в отрасли значению уровня выходного сигнала;
  • полная проверка характеристик приемников путем моделирования сценариев сигналов со сложной аналоговой модуляцией с помощью многофункционального генератора;
  • сокращение расходов на эксплуатацию благодаря трёхлетнему межкалибровочному интервалу и концепции самостоятельного технического обслуживания

Опции генераторов N5172B:

Опция

Функциональное назначение

501

Частотный диапазон от 9 кГц до 1 ГГц (только для генераторов N5171B)

503

Частотный диапазон от 9 кГц до 3 ГГц

506

Частотный диапазон от 9 кГц до 6 ГГц

006

Извлекаемая карта памяти и средства безопасности

1ЕА

Высокая выходная мощность

1ER

Вход опорного сигнала (1–50 МГц)

303

Многофункциональный генератор

320

Генератор импульсных последовательностей

UNT

Амплитудная, частотная и фазовая модуляция

UNW

Модуляция короткими импульсами

UNZ

Быстрое переключение

1EQ

Низкая выходная мощность (меньше чем -110 дБм) (только для генераторов

N5181B, N5182B)

Опции для генераторов N5172B, N5182В

012

Вход/выход гетеродина для обеспечения фазовойкогерентности сигналов

нескольких генераторов

1EL

Дифференциальные выходы I/Q сигналов

Опция

Функциональное назначение

Опции для генераторов N5172B, N5182В

403

Калиброванный генератор белого гауссовского шума (AWGN)

430

Многотоновый и двухтоновый сигнал

431

Заказная цифровая модуляция

432

Имитация искажений фазового шума



660

Расширение возможностей внутреннего генератора для работы в реальном времени (с возможностью генерации сигналов GPS, GLONASS, Galileo, а так же DVB-T/T2/H/S/S2/C/J.83 AnnexA/C, ISDB-T при помощи внешнего

управления)

Опции для генераторов N5172B

021

Расширение памяти внутреннего генератора модулирующего сигнала

(с 32 до 256 Мегавыборок )

022

Расширение памяти внутреннего генератора модулирующего сигнала

(с 32 до 500 Мегавыборок )

653

Внутренний генератор модулирующего сигнала

(полоса ПЧ 60 МГц, память 32 Мегавыборки)

655

Расширение полосы внутреннего генератора модулирующего сигнала

(полоса ПЧ 120 МГц, память 32 Мегавыборки)

660

Расширение возможностей внутреннего генератора для работы в реальном

времени

Опции для генераторов N5182B

022

Расширение памяти внутреннего генератора модулирующего сигнала

(с 32 до 500 Мегавыборок)

023

Расширение памяти внутреннего генератора модулирующего сигнала

(с 32 до 1000 Мегавыборок)

656

Внутренний генератор модулирующего сигнала

(полоса ПЧ 80 МГц, память 64 Мегавыборки)

657

Расширение полосы внутреннего генератора модулирующего сигнала

(полоса ПЧ 160 МГц)

UNV

Расширенный динамический диапазон

UNX

Низкие фазовые шумы

UNY

Сверхнизкие фазовые шумы
