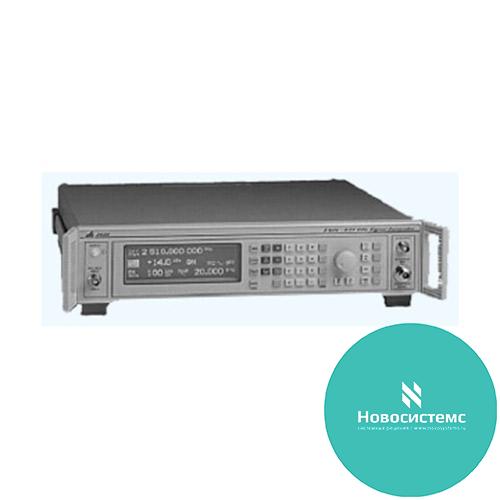

2023B генератор сигналов ВЧ
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Технические характеристики:
| Спецификация | |
| Диапазон частот | От 9 кГц до 2,05 ГГц |
| Разрешение | 1 Гц |
| Выход ВЧ сигнала | |
| Диапазон | от -140 дБм до +13 дБм, с разрешением 0,1 дБ. |
| КСВ |
Для выходных уровней менее -5 дБм, менее 1,3:1 для частот несущей до 1,2 ГГц и менее 1,5:1для частот до 2,51 ГГц. Для выходных уровней более -5 дБм, выходной КСВ и менее 1,5:1 для всех частот. |
| Спектральная чистота сигнала | |
| Гармоники |
Обычно лучше чем -30 дБ от уровня несущей для уровней менее +7 дБм. Обычно лучше чем -25 дБ от уровня несущей для уровней менее +13 дБм. |
| Не гармонические составляющие (для отстроек >3 кГц) |
Лучше чем -70 дБ от уровня несущей до 1 ГГц, Лучше чем -64 дБ от уровня несущей от 1 до 2,05 ГГц Лучше чем -60 дБ от уровня несущей свыше 2,05 ГГц. |
| ОБП фазовые шумы | -124 дБ/Гц от уровня несущей при отстройке 20 кГц от несущуй с частотой 470 MГц |
| Частотная модуляция | |
| Разрешение | 1 Гц |
| Максимальная девиация (кГц) | 12800 |
| Полоса пропускания (на уровне 1 дБ) |
от 0 до 275 кГц (открытый вход) от 10 Гц до 275 кГц (закрытый вход) от 20 Гц до 275 кГц (закрытый вход с АРУ). |
| Частотная манипуляция | |
| Частотный сдвиг | устанавливается до ±100 кГц |
| Временное дрожание | ±3,2 μс |
| Фазовая модуляция | |
| Девиация | от 0 до 10 рад, разрешение 3 цифры или 0,01. |
| Полоса пропускания на уровне 3 | от 100 Гц до 10 кГц |
| Амплитудная модуляция | |
| Диапазон | 0 до 99,9%, разрешение 0,1%. |
| Полоса пропускания на уровне 1 дБ |
от 0 до 30 кГц (открытый вход) от 10 Гц до 30 кГц (закрытый вход) от 20 Гц до 30 кГц (закрытый вход с АРУ) |
| Импульсная модуляция | |
| Частотный диапазон | от 32 MГц до 2,51 ГГц, применим до 10 MГц |
| Воемя нарастания и спада фронта | менее 10 μс |
| Внутренний НЧ генератор | |
| Частотный диапазон | от 0,01 Гц до 20 кГц |
| Разрешение | 5 цифр |
| Формы сигнала | >Синусоидальная до 20 кГц. Треугольная и прямоугольная до 3 кГц |
Общие сведения
- Линейный и логарифмический режим качания частоты;
- Защита от обратного сигнала до 50 Вт;
- Встроенный источник двухтоновой модуляции синусоидальным, трапецидальным и прямоугольным сигналом;
- Возможность дистанционного управления через интерфейсы RS-232 и GPIB;
- Широкий выбор типов модуляции:- АМ; ЧМ; ФМ; импульсная и частотная манипуляция (FSK);
- Новая концепция РЧ измерений;
- Встроенный 3,9 кГц фильтр;
- Бесселя для частотной манипуляции (FSK);
- Дополнительная комплектация для увеличения максимального уровня выходного сигнала генератора до + 25 дБм;
- Дополнительная комплектация для измерения SINAD;
Информация для заказа:
|
Версия |
|
|
2023A |
9 кГц - 1.2 ГГц Генератор сигналов |
|
2023B |
9 кГц - 2.05 ГГц Генератор сигналов |
|
2025 |
9 кГц - 2.51 ГГц Генератор сигналов |
|
Опции |
|
|
Опция 1 |
Без аттенюатора (недоступен с опцией 3, 7 или 11) |
|
Опция 2 |
Работа на постоянном токе |
|
Опция 3 |
Высокая мощность (недоступен с опцией 1, 7 или 11) |
|
Опция 4 |
Высокая стабильность опорного генератора |
|
Опция 5 |
Выход задней панели |
|
Опция 7 |
Короткий пульс модулятора (недоступен с опцией 1, 3 или 11) |
|
Опция 9 |
Внутренний генератор импульсов |
|
Опция 10 |
Мод входной чувствительности 1 В пк |
|
Опция 11 |
Короткий пульс с высокой мощностью (недоступен с опцией 1, 3 или 7) |
|
Опция 12 |
SINAD измерения |
|
Укомплектован |
|
|
Источник питания переменного тока |
|
|
46882/037 |
Руководство пользователя на CD ROM |
|
43130/119 |
Источник питания постоянного тока (Только опция 2) |
|
Вспомогательное оборудование |
|
|
46880/088 |
Сервисное руководство пользователя |
|
46882/373 |
Распечатанная версия руководство пользователя |
|
46884/792 |
Набор с ручками для крепленя в стойку |
|
46662/601 |
Переносная сумка |
|
46662/602 |
Мягкая сумка |
|
46884/650 |
RS-232 кабель, 9-переход "мама" - 9-переход "мама", 1.5 м |
|
43129/189 |
1 м GPIB кабель |
