Описание:

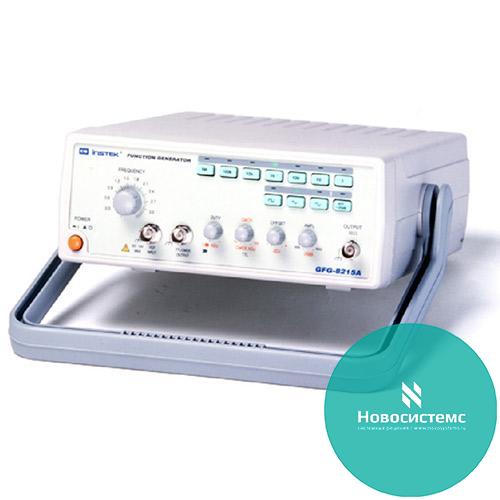

GW Instek GFG-8215A представляет собой универсальное настольное устройство, оснащенное поворотными переключателями, удобным кнопочным интерфейсом и специальными разъемами. GFG-8215A разработан специально для применения в различных отраслях промышленности, науки и техники. Чаще всего применяется в различных учебных учреждениях (для изучения таких наук, как физика, радиотехника и т.п.), среди радиолюбителей, а также простых любителей процессов разборки и сборки различных электронных приборов и устройств.
-
Частотный диапазон 0,3 Гц ... 3 МГц
-
Форма сигнала: синус, треугольник, прямоугольник
-
Регулировка асимметрии формы сигнала
-
Добавление постоянного смещения
-
2-ступенчатый аттенюатор (-20 дБ x 2) с плавной регулировкой
-
Функция внешнего управления частотой
-
Регулируемый ТТЛ/КМОП-выход
Технические характеристики GFG-8215A:
|
Характеристики |
Параметры |
Значения |
|---|---|---|
|
ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ |
Частотный диапазон |
0,3 Гц … 3 МГц (7 диапазонов) |
|
Погрешность установки |
±(5% + 1 Гц) |
|
|
Амплитуда |
> 10 В (на 50 Ом) |
|
|
Выходное сопротивление |
50 Ом |
|
|
Аттенюатор |
2х(минус 20 дБ ± 1 дБ) с плавной регулировкой |
|
|
Постоянное смещение |
±5 В (на 50 Ом) |
|
|
Асимметрия формы |
0,2…0,8 (1 МГц) - плавно регулируется |
|
|
Дисплей |
6-разрядный, СД-индикаторы |
|
|
СИНУСОИДАЛЬНЫЙ СИГНАЛ |
Коэффициент гармоник |
£ 1,2% при максимальной амплитуде (0,3 Гц…200 кГц), £ 35 дБ (200 кГц...3 МГц) |
|
Неравномерность |
£ 0,3 дБ, (0,3 Гц … 300 кГц), £ 0,5 дБ, (300 кГц…3 МГц) |
|
|
ПРЯМОУГОЛЬНЫЙ СИГНАЛ |
Асимметрия импульсов |
±2% (0,3 Гц…100 кГц) |
|
Время нарастания/спада |
£ 100 нс (макс. уровень,50 Ом) |
|
|
КМОП-ВЫХОД |
Выходной уровень |
От (4 ±1)В до (14,5 ±0,5)В с плавной регулировкой |
|
Время нарастания / спада |
£ 120 нс |
|
|
ТТЛ-ВЫХОД |
Выходной уровень |
³ 3 В |
|
Коэффициент нагрузки |
20 ТТЛ-элементов |
|
|
Время нарастания/спада |
£ 25 нс |
|
|
ВНЕШНЕЕ УПРАВЛЕНИЕ ЧАСТОТОЙ |
Входное напряжение |
0…(10 ±1)В |
|
Входное сопротивление |
10 кОм |
|
|
ОБЩИЕ ДАННЫЕ |
Напряжение питания |
115 В / 230 В±15%, 50 / 60 Гц |
|
Габаритные размеры |
251 x 91 x 291 мм |
|
|
Масса |
Приблизительно 2 кг |
