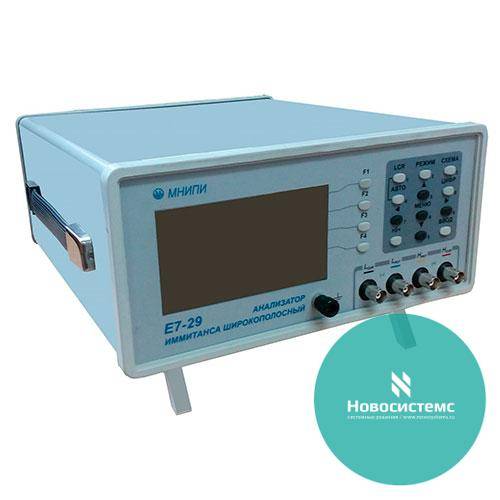

Е7-29 Анализатор иммитанса широкополосный

• Расширенный диапазон частот 50 кГц–15 МГц
• Базовая  погрешность  ±0,2 %
• Уровень  измерительного  сигнала 40 мВ  –  1 В  с.к.з.
• Напряжение  смещения    (0 – 40) В
• Дискретность  установки рабочей частоты  1 Гц
• Графический анализ измеряемых величин в заданном частотном диапазоне
• Интерфейс  USB 2.0
• -100 С до 400 С; влажность 90% при 300 С
• Габариты, масса: 270х134х320 мм, 5 кг
• Питание  ~230 В, 20 ВА

Анализатор иммитанса широкополосный Е7-29 – прецизионный прибор класса точности  0,2 с широким диапазоном рабочих частот. По техническим параметрам заменяет большинство приборов класса Е7, выпускаемых в странах СНГ.

Анализаторы иммитанса широкополосные Е7-29 предназначены для измерения параметров иммитанса электрорадиоэлементов (ЭРЭ) в диапазоне частот от 50 кГц  до 15 МГц.

Область применения - научные исследования, контроль электрических параметров ЭРЭ на предприятиях, в ремонтных мастерских, научных учреждениях.

Прибор  измеряет следующие параметры иммитанса:

Lp, Ls - индуктивность в параллельной, последовательной схеме замещения;

Сp, Cs - емкость в параллельной, последовательной схеме замещения;

Rp, Rs - активное сопротивление в параллельной, последовательной схеме замещения;

Х - реактивное сопротивление в последовательной схеме замещения;

G - активная проводимость в параллельной схеме замещения;

В - реактивная проводимость в параллельной схеме замещения;

tg δ - тангенс угла потерь (допускается обозначение D - фактор потерь);

Q - добротность;

|Z| - модуль комплексного сопротивления;

|Y|- модуль комплексной проводимости;

φ- угол фазового сдвига комплексного сопротивления.

Объекты измерения:  конденсаторы, катушки индуктивности,  трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов. При наличии соответствующих датчиков прибор может измерять различные физические величины.

Диапазоны измерений соответствуют величинам, указанным в таблице.

Физическая величина
