Описание:
Р2-59 измеритель панорамный предназначается для измерения и воспроизведения на экране ЭЛТ частотных характеристик КСВН и ослабления элементов волноводных трактов в полосе частот.
Сфера применения Р2-59: производство, наладка, ремонт и поверка радиоаппаратуры.

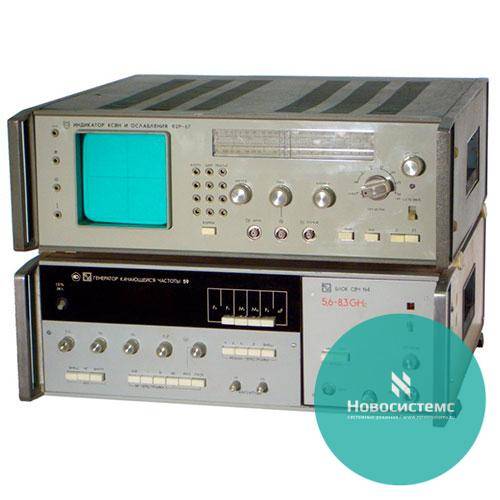

Измерители состоят из ГКЧ и унифицированного осциллографического индикатора КСВН. Индикатор представляет собой измеритель отношений. Отсчет измеряемых величин КСВН и ослабления осуществляется по экрану ЭЛТ и отсчетному устройству с переключаемыми шкалами.
Технические характеристики Р2-59:
-
Диапазон частот — от 5,64 ГГц до 8,24 ГГц.
-
Пределы измерения КСВН — от 1,07 до 2.
-
ВЧ тракт — 35×15 мм.
-
Пределы индикации КСВН — от 1.
Погрешность измерения КСВН при калибровке:
в полосе частот — 5К%;
на фиксированной частоте — 4К%.
-
Диапазон измерения ослабления — от 0 до 35 дБ.
Погрешность измерения ослабления:
в полосе частот — (0,05 Ах+0,5) дБ;
на фиксированной частоте — (0,05 Ах+0,3) дБ.
-
Чувствительность канала отраженной волны — не более 1 мкВ.
-
Пределы входных напряжений падающей волны — от 0,03 мВ до 10 мВ.
-
Установка частоты генерации, полосы качания и отсчет частоты — цифровая форма.
-
Потребляемая мощность измерителями — 200 В·А.
-
Габаритные размеры:
ГКЧ — 448×173×475 мм;
индикатора — 480×175×482 мм.
ГКЧ — 25 кг;
индикатора — 20 кг.
