КП-500К - Комплект поисковый (исполнение 3)

Производитель

ANGSTREM

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

454 300 руб.

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

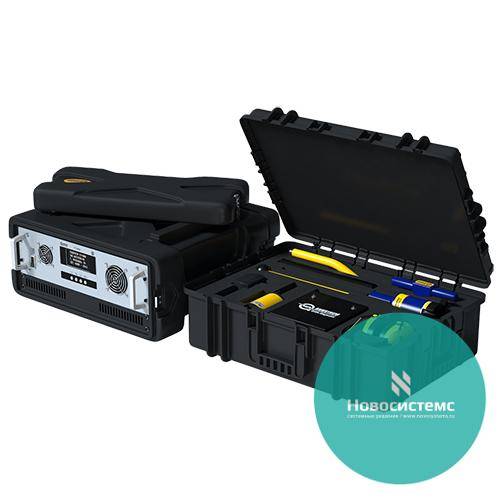

Комплект поисковый КП-500К (исполнение 3) – поисковый комплект, состоящий из Генератора поискового ГП-500К, интегрированного в кейс, и Приемника поискового ПП-500А, уложенного в аналогичный кейс.

Срок гарантии – 24 месяца.

НАЗНАЧЕНИЕ:

Высокоточное определение мест повреждений подземных кабелей индукционным, акустическим и потенциальным методами.
Обследование местности и поиск трассы коммуникаций, в том числе находящихся под напряжением (кабельных линий, трубопроводов и др.).
Определение глубины залегания подземных коммуникаций.
Выбор кабеля из пучка.
Локализация повреждений оболочки кабеля, в том числе с изоляцией из сшитого полиэтилена.
Дожиг дефектной изоляции кабеля.

Комплект поисковый КП-500К обеспечивает работу с кабельными линиями протяженностью до 50 км и глубиной залегания до 12 м.

Точность локализации места повреждения зависит от характера повреждения (замыкание фаз на оболочку, межфазное замыкание, обрыв жил с заземлением или без заземления), квалификации и практических навыков пользователя. Максимальная точность определения места повреждения достигает 10 см.

Особенности:

Эффективность. Сочетание большой выходной мощности генератора и высокой чувствительности приемника позволяют успешно искать повреждения на кабельных трассах протяженностью до 50 км, глубиной залегания до 12 м с сопутствующими экранирующими коммуникациями (трубопроводами, ж/б перекрытиями и т.п.). Синусоидальная форма сигнала обеспечивает максимальное использование мощности генератора при работе с узкополосным помехозащищенным приемником. Эффективная работа генератора с кабелями большой длины обусловлена, также низким значением (480Гц) одной из примененных рабочих частот.

Универсальность. Позволяет работать индукционным, акустическим и потенциальным методами. Автоматическое согласование с нагрузкой и отображение величины сопротивления упрощают работу после прожига. Генератор может использоваться для дожига поврежденной изоляции кабеля (ток до 40А).

Поиск повреждений различного типа. Мультичастотный генератор расширяет диапазон применения поискового комплекта. Выбор рабочей частоты определяется видом отыскиваемого повреждения и условиями работы. Наибольшую эффективность дают двух- и трехчастотные режимы (чередование частот).

Помехозащищенность. Качество и временная стабильность выходного сигнала генератора обеспечивают необходимую избирательность, а соответственно, помехозащищенность. Все рабочие частоты генератора не кратны основным промышленным частотам напряжения и их гармоникам, поэтому прибор не влияет на работу другой электронной аппаратуры. Высокая избирательность приемника обеспечивает электрическую помехозащищенность, позволяющую работать вблизи мощных источников регулярных помех.

Надежность. Генератор имеет эффективные защиты от короткого замыкания, перенапряжения, перегрева, реактивной мощности (важный параметр для работы на протяженных кабельных линиях, имеющих большую собственную электрическую емкость). Процессорное управление обеспечивает постоянное проведение автоматической диагностики аппарата. Длительная работа генератора в режиме короткого замыкания и холостого хода является штатным рабочим режимом, при котором не только не ухудшается работоспособность, но и не искажается форма выходного сигнала. Время непрерывной работы прибора не ограничено.

Индикация параметров. Генератор позволяет измерять напряжение, ток и сопротивление кабельной линии.

Изменение частот. Возможность редактирования частот пользователем (добавление, изменение).

Выбор программного обеспечения. Устанавливается русско- или англоязычное программное обеспечение по выбору заказчика.

Малые габариты и вес. Поисковый комплект компактнее и легче зарубежных аналогов.

Низкая стоимость. Цена комплекта в несколько раз ниже стоимости импортных аналогов.

Высокие эксплуатационные характеристики. Рабочие температуры оборудования, находящиеся в диапазоне,от -30 до +40°С, подтверждены не только испытаниями, но и эксплуатацией на Крайнем Севере, Дальнем Востоке, в Сибири и самых южных районах России.

Применение в электролабораториях. Дистанционное управление генератором с помощью компьютера реализовано через RS-232 или RS-485. Обеспечено энергонезависимое сохранение установленного режима работы. Конструкция генератора выполнена в 19-дюймовом стандарте.

Дополнительная защита. Генератор интегрирован в ударостойкий, влагозащитный кейс. Приемная часть укладывается в аналогичный кейс. Благодаря такому размещению поисковый комплект удобно, легко и безопасно переносить и транспортировать.

Гарантия. Срок гарантийной эксплуатации поискового комплекта в 2 раза дольше, чем у аналогов. Срок гарантии составляет 24 месяца.

Принцип работы:

Индукционный метод. Создаваемый генератором ГП-500К ток индуцирует вокруг коммуникации электромагнитное поле. С помощью магнитной антенны МА-500 поискового приемника ПП-500А, находящейся в этом поле, обнаруживается электрический сигнал. Уровень сигнала служит информативным параметром поиска. Пространственное положение локальных максимумов и минимумов сигнала относительно коммуникации позволяет определить ее трассу и глубину залегания. Применение данного метода дает возможность определить расположение муфт, экранизирующих перекрытий и мест повреждений кабельной линии.

Акустический метод. Информативным сигналом является уровень кратковременного звукового сигнала (щелчка, удара), возникающего одновременно с электрическим искровым или дуговым разрядом, возникающим в месте повреждения кабеля в момент подачи на него высоковольтного импульса электрического напряжения. Для контроля и индикации сигнала используется высокочувствительный акустический датчик АД-500, преобразующий звуковой сигнал в электрический. Датчик подключен к переносному универсальному приемнику ПП-500А, снабженному звуковой и визуальной индикацией.

Потенциальный метод. Разность потенциалов создается протекающими в объеме грунта распределенными токами, которые наводятся электромагнитным полем вокруг коммуникации либо возникают вследствие утечки в месте повреждения изоляции, где образуется гальваническая связь с грунтом. Используется постоянный и переменный ток повышенной частоты (звукового диапазона). Величина измеренного напряжения и характер ее изменения вдоль коммуникации являются информативными параметрами для локализации места повреждения с помощью устройства потенциального АР-500 (А-рамка).

Наименование	Пассивный режим определения трассы (ПТ)	Поиск индукционным методом (ИМ)	Поиск акустическим методом (АМ)	Поиск потенциальным методом (ПМ)
Рабочая частота	50 Гц	480 Гц \| 1069 Гц \| 9796 Гц	-	-
Полоса пропускания по уровню – 3дБ	от 40 до 180 Гц	6±1 Гц	от 160 до 400 Гц	-
Избирательность при расстройке на ±20 Гц, не менее	-	40 дБ	-	-
Чувствительность, не более	40 мкВ	20 мкВ \| 20 мкВ \| 40 мкВ	40 мкВ	20 мкВ
Порог шумоподавителя	-	-(20±3 дБ)	-	-
Входное сопротивление	-	-	-	100 кОм

Наименование	Значение
Диапазон регулировки усиления во всех режимах приёма, не менее	80 дБ
Бесподстроечный прием сигнала на частотах генератора	✓
Выбор неисправного кабеля из пучка	✓
Определение глубины залегания подземных коммуникаций	✓
Режим блокировки питания, предотвращающий разряд АБ	✓
Контроль заряда аккумуляторной батареи	✓
Индикация сигнала (оценка уровня сигнала)	вкустическое восприятие
Индикация сигнала (оценка уровня сигнала)	визуальное восприятие
Дополнительные режимы работы	режим «шумоподавления»
Дополнительные режимы работы	режим «высокой разборчивости»
Частота прослушивания	во всех режимах ИМ — 1 кГц
	в режиме ПТ — 50 Гц
	в дополнительном режиме — 1,5 кГц
Эксплутационные характеристики
Рабочее положение приёмника	произвольное
Время непрерывной работы приемника, не менее	100 ч
Габаритные размеры	175 х 75 х 186 мм
Масса приёмника	1,4 кг
Температура окружающей среды	от -30 до +40 °С
Относительная влажность воздуха при 25°С	90%
Атмосферное давление	от 530 до 800 мм рт. ст.

Наименование характеристики	Значение
Выходная мощность генератора на согласованную активную нагрузку, не менее	500 Вт
Рабочие частоты генератора	480, 1069, 9796 Гц
Форма выходного сигнала генератора	синусоида
Коэффициент нелинейных искажений на рабочих частотах, не более	1%
Режим работы	непрерывный или импульсный
Время непрерывной работы	не ограничено
Возможность настройки частот генератора (добавление, изменение)	✓
Мультичастотный режим (двух-, трех-, многочастотный режимы чередования)	✓
Автоматическое согласование нагрузки	✓
Энергонезависимое сохранение установленного режима работы и последующий вызов этого режима оператором	✓
Дожиг дефектной кабельной изоляции	✓
Микропроцессорное управление	✓
Согласование выходного сопротивления генератора с нагрузкой	автоматическое или ручное
Диапазоны согласования	0,5, 1, 2, 4, 8, 16, 32, 64, 128, 256 Ом
Общий диапазон согласования	от 0,35 до 362 Ом
Выходное напряжение генератора на согласованную нагрузку 8 Ом	64±4 В
Напряжение холостого хода генератора на диапазоне согласования 256 Ом	450±20 В
Выходной ток генератора на согласованную нагрузку 8 Ом	8±0,5 А
Ток короткого замыкания генератора на диапазоне согласования 0,5 Ом	37,6±1,9 А
Ограничение максимального напряжения (Um) относительно согласованного значения	125%
Ограничение максимального тока (Im) относительно согласованного значения	117%
Управление генератором	автономно с индикацией режимов и параметров на дисплее
Управление генератором	дистанционно от персонального компьютера по интерфейсу RS-232 или RS-485
Время готовности к работе при температуре окружающей среды выше -10°С	5 сек
Время готовности к работе при температуре окружающей среды ниже -10°С	1 мин
Системы безопасности генератора
Самодиагностика генератора	✓
Температурный контроль	✓
Контроль напряжения питания генератора	✓
Контроль качества коммутации генератора с источником питания, испытуемой коммуникацией, заземлением, персональным компьютером	✓
Автоматическое ограничение выходной мощности, тока и напряжения при работе на реактивную нагрузку, короткое замыкание или холостой ход без ухудшения параметров генератора.	✓
Эксплутационные характеристики
Рабочее положение генератора	любое положение при надежном креплении
Потребляемая мощность, не более	800 Вт
Напряжение питания генератора от сети переменного тока частотой 50 Гц	от 187 до 242 В
Возможность питания от ИПТ	✓
Габаритные размеры, не более	525 х 185 х 475 мм
Масса генератора, не более	20 кг
Температура окружающей среды,	от -30 до +40 °С
Температура окружающей среды,	допускается эксплуатация генератора при температуре окружающей среды до +55º С, при этом выходная мощность автоматически снижается системой безопасности.
Относительная влажность воздуха при 25°С	90%
Атмосферное давление	от 630 до 800 мм рт. ст.

Наименование	Количество
Генератор поисковый ГП-500К	1 шт.
с аксессуарами:
1) Устройство соединительное	1 шт.
2) Провод заземления	1 шт.
3) Разъём USB под кабель интерфейса RS-485	По отдельному заказу (комплектуется бесплатно)
4) Кабель интерфейса RS-232	По отдельному заказу (комплектуется бесплатно)
5) Кейс для транспортировки и укладки	1 шт.
Приемник поисковый ПП-500А	1 шт.
с аксессуарами:
1) Антенна магнитная МА-500	1 шт.
2) Рамка накладная НР-100	1 шт.
3) Датчик акустический АД-500	1 шт.
4) Устройство зарядное УЗ-500	1 шт.
5) Телефоны головные ТФ-500	1 шт.
6) Кейс для транспортировки и укладки	1 шт.

Наименование	Количество
Эксплуатационная документация (паспорт, руководство по эксплуатации)	1 шт.
Декларация о соответствии требованиям технического регламента таможенного союза (Сертификат качества)	1 шт.
Методика «Поиск повреждений подземных силовых кабелей»	1 шт.

КП-500К - Комплект поисковый (исполнение 3)

Технические характеристики приемника поискового ПП-500А

Технические характеристики генератора поискового ГП-500К

Документация

Дополнительная комплектация

Наименование	Количество
Устройство контактное потенциальное АР-500 (А-рамка)	1 шт.
Индукционные клещи КИ-500	1 шт.
