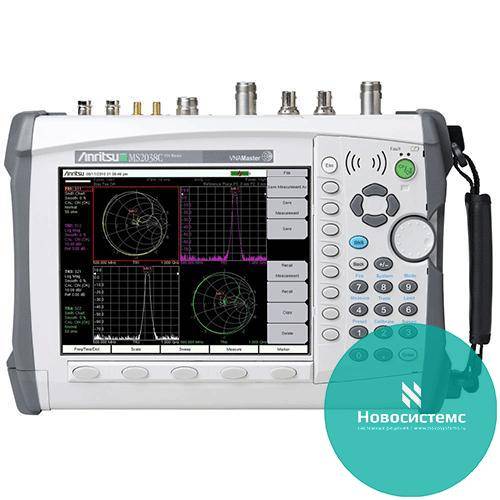

MS2028C - портативный векторный анализатор цепей от 5 кГц до 20 ГГц
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
Векторный анализатор цепей MS2028C это высокопроизводительное портативное решение для проведения 2-х портовых измерений в обоих направлениях и в любых условиях. Прибор специально спроектирован для проведения сложных измерений АФУ, фазы, расстояния до повреждения и т.д. Анализатор имеет частотный диапазон от 5кГц до 20ГГц, который перекрывает широкий спектр беспроводных систем связи и коммуникаций, а также радары, высокочастотные системы, как коаксиальных, так и волноводных трактов.
Наличие подобного прибора гарантирует Вашим радиоинженерам и техническим специалистам возможность обеспечивать монтаж и дальнейшее обслуживание авиакосмической промышленности, нужд министерства обороны, и систем связи по всему миру. Всё это может включать в себя морские радары, наземные системы связи, а также военную и гражданскую авиацию. Также возможно осуществлять поддержку диапазона метровых частот для глобальных навигационных систем. Прибор поможет в решении всего спектра ежедневных проблем с такими элементами как антенны, фильтры, мультиплексоры, усилители, изоляционные элементы, циркуляторы, коммутаторы и т.п., поломка которых, может привести к выводу из строя системы в целом.
Также впечатляет тот факт, что компания Anritsu первая в индустрии предлагает 12-ти ступенчатый алгоритм коррекции ошибок в портативных анализаторах цепей. Вкупе со средней скоростью измерений 350 мкс на точку прибор идеально подходит для настройки фильтров, в том случае если S-параметры активно взаимодействуют друг с другом в пр оцессе настройки. Используя 3 приемных устройства, MS2028C может измерять и отображать на дисплее все 4 S-параметра одновременно.
MS2028C также предоставляет такие новые высокотехнологичные приложения, как тестирования антенных обтекателей и изоляционных элементов. Функция коррекции ошибок особенно необходима для тестов изоляции, многослойных материалов, ферритовых комплектующих и тд. Со вспомогательным модулем ODTF-1, прибор может также определять расстояние до повреждения для оптических кабелей.
Возможности VNA Master MS2028C:
- Высочайшая производительность, достойный конкурент настольным анализаторам цепей;
- Полнореверсивный ВАЦ с двумя активными портами;
- Одновременное измерение всех 4-х S-параметров;
- Наличие 3-х приемников позволяет существенно сократить время сканирования;
- 350мкс на точку, оптимально для настройки фильтров;
- 12-ти ступенчатый алгоритм коррекции ошибок;
- Конфигурируемый пользователем дисплей позволяет одновременно отображать все 4 S-параметра;
- Поддержка измерений волноводных линий и соответствующих калибровок (SOLT, SSLT, SST);
- Опция «Векторный вольтметр» оптимальна для согласования фазы;
- Опция «измерения во временной области» и в «области расстояний»;
- Защищенная работа с данными;
- Новый дисплей диаграммы круговых сопротивлений;
- Совместимость для измерений диэлектрического обтекателя;
- Однопортовые измерения S-параметров сбалансированных / дифференциальных схем для высокоскоростных кабелей.
- Высокоточный измеритель мощности.
Технические характеристики: VNA Master MS2028C
- Диапазон частот: от 5кГц до 20ГГц;
- Точность частоты: 1.5 ppm;
- Частотное разрешение: 1 Гц при измерениях до 375МГц, 10Гц до 6ГГц, 100Гц до 20ГГц;
- Динамический диапазон передачи: 100дБ для диапазона от 2МГц до 3ГГц, 90дБ (от 3 до 6ГГц), и 85дБ (от 6 до 20ГГц);
- Скорость сканирования – 350мкс на точку – идеальна для быстрой настройки фильтров;
- Наличие USB и Ethernet портов для скоростной передачи данных и удаленного доступа;
- Хранение более 4000 трасс и настроек во внутренней памяти;
- Высококонтрастный, прекрасно видимый в дневном свете цветной TFT дисплей;
- Наличие списка стандартных кабелей и сигналов, с возможностью добавления или изменения параметров.
