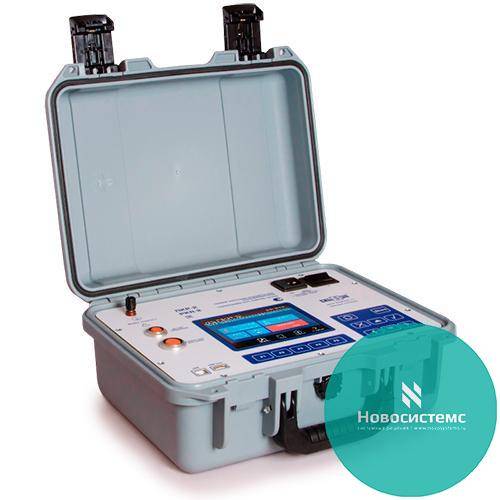

ПКР-2 ПРИБОР КОНТРОЛЯ УСТРОЙСТВ РПН ТРАНСФОРМАТОРОВ

ПКР-2 ПРИБОР КОНТРОЛЯ УСТРОЙСТВ РПН ТРАНСФОРМАТОРОВ
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Прибор ПКР-2 предназначен для проверки технического состояния устройств регулирования под напряжением (далее – РПН) всех типов, как резисторных так и реакторных, в составе силового трансформатора, а также и вне его.

ОСНОВНЫЕ ФУНКЦИИ ПРИБОРА:

  1. Снятие круговых диаграмм РПН реакторного типа;
  2. Снятие круговых диаграмм РПН резисторного типа;
  3. Снятие осциллограммы переключения контактора резисторных устройств РПН;
  4. Построение таблицы количества оборотов вала привода в моменты переключения контактов контактора, избирателя и предизбирателя.
  5. Проверка устройств РПН в статическом режиме: в замедленном темпе при вращении вала привода рукояткой с одновременным отображением на дисплее моментов замыкания/размыкания контактов в градусах и величин напряжений и токов на них.

Перечисленные характеристики снимаются одновременно по трем фазам для устройств РПН, расположенных в «нейтрали» обмоток, соединенных по схеме «звезда». Характеристики снимаются пофазно для устройств РПН, расположенных в «линии» обмоток, соединенных по схеме «звезда» или «треугольник».

ФУНКЦИОНАЛЬНЫЕ И КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ПРИБОРА:

  • Для измерения параметров устройств РПН не требуется подключение дополнительных элементов (например, резисторов) или знание сопротивлений токоограничивающих резисторов проверяемого устройства. Все подстройки к конкретному устройству РПН выполняются в приборе автоматически.
  • Круговая диаграмма и осциллограмма переключения контактора снимаются одновременно за одно переключение с отвода на отвод.
  • Для снятия круговых диаграмм прибор комплектуется датчиком угловых перемещений высокой точности.
  • Сопряжение датчика с валами различных приводов обеспечивается набором осей и втулок.
  • Специальная фиксация положения датчика существенно уменьшает погрешность измерения угла поворота из-за возможного эксцентриситета вала, осей и втулок.
  • Установка датчика, осей и втулок производится без применения какого-либо инструмента простым надеванием на вылет вала.
  • Для удобства подключения к некоторым устройствам РПН прибор комплектуется специальными длинными щупами (в этом случае сливать масло из бака контактора необязательно).
  • Без контактных щупов подключение к устройству возможно посредством зажимов «крокодил» у измерительных кабелей при частичном сливе масла из бака контактора либо извлечении устройства из бака трансформатора.
  • Для представления информации в графическом или табличном виде прибор оборудован большим цветным графическим дисплеем, облегчающим обработку графиков, с высокой яркостью и контрастностью, обеспечивающих хорошую читаемость даже в яркий солнечный день.
  • Управление прибором осуществляется как при помощи пленочной клавиатуры кнопок передней панели, так и при помощи виртуальных кнопок сенсорного экрана дисплея, что позволяет значительно ускорить управление, особенно при вводе текстовой информации посредством алфавитно-цифровой клавиатуры на экране.
  • Виртуальные кнопки срабатывают как от касания пальцем, так и от касания любым твердым предметом, например, карандашом.
  • При повышении температуры электронных компонентов выше +60оС происходит автоматическое отключение электропитания прибора. Повторное включение возможно через 10 минут.
  • При отсутствии каких-либо переключений в течение 5 минут прибор автоматически выключает измерительные каналы. Повторное включение возможно сразу же.

СЕРВИСНЫЕ ФУНКЦИИ:

  • Управление прибором при помощи персонального компьютера. Это позволяет снимать диаграммы, находясь с компьютером в салоне автомобиля, что немаловажно в зимнее время, использовать большой дисплей и ПО компьютера при обработке измеренных данных, в частности, оформлять отчет по результатам проверки.
  • Сохранение результатов измерений в энергонезависимой памяти прибора или на внешнем Flash-накопителе, а также передача их в компьютер.
  • Регулировка подсветки дисплея.
  • Сенсорная панель дисплея упрощает и убыстряет взаимодействие пользователя с приборов при обработке характеристик для определения технического состояния РПН.
  • Непрерывный отсчет календарной даты и времени.
Характеристика Значение
Максимальное время регистрации, мин 20
Максимальная погрешность измерения времени при регистрации, с tрегист*10-4 ± 100*10-6
Частота дискретизации измерения сопротивления на канал, кГц 10 ± 0,1
Разрешающая способность измерения временных интервалов, мс ± 0,1
Постоянная времени фильтра каналов измерения тока и напряжения, мс 0,03…0,04
Диапазон измерений угловых перемещений датчиком, град 0,36 ÷ 360
Абсолютная погрешность измерения угловых перемещений,град ± 0,54
Амплитуда выходного напряжения каналов, В 17 ± 10%
Амплитуда выходного тока каналов, мА 80 ±10%
Форма выходного сигнала прямоуг.
Основная относительная погрешность измерения среднего напряжения каналов, % ± 5
Основная относительная погрешность измерения среднего тока каналов, % ± 5
Частота выходного напряжения, Гц 2500 (±1%)
Постоянное выходное напряжение измерительных каналов, В 0 ÷ 20 (±10%)
Постоянный выходной ток измерительных каналов, А 0 ÷ 4 (±10%)
Основная относительная погрешность измерения напряжения постоянного тока, % ± 2
Основная относительная погрешность измерения постоянного тока, % ± 2
Количество каналов связи с компьютером, шт
USB 2.0 типа B

USB host 2.0 типа А

Потребляемая мощность в режиме ожидания пуска не более, Вт 15
Потребляемая мощность в режиме измерений не более, Вт 150
Время работы от встроенного аккумулятора в режиме ожидания, час 8
Время работы от встроенного аккумулятора в режиме измерения, час 3
Габаритные размеры корпуса прибора, мм 360х290х165
Масса измерительного блока прибора не более, кг 6,5
Масса комплекта датчиков, приспособлений и кабелей не более, кг 7
Диапазон температуры окружающего воздуха при эксплуатации прибора , °С от -20 до +40
Диапазон температур окружающего воздуха в режиме заряда встроенных аккумуляторов прибора , °С от 0 до +40
Относительная влажность воздуха, % от 30 до 80
