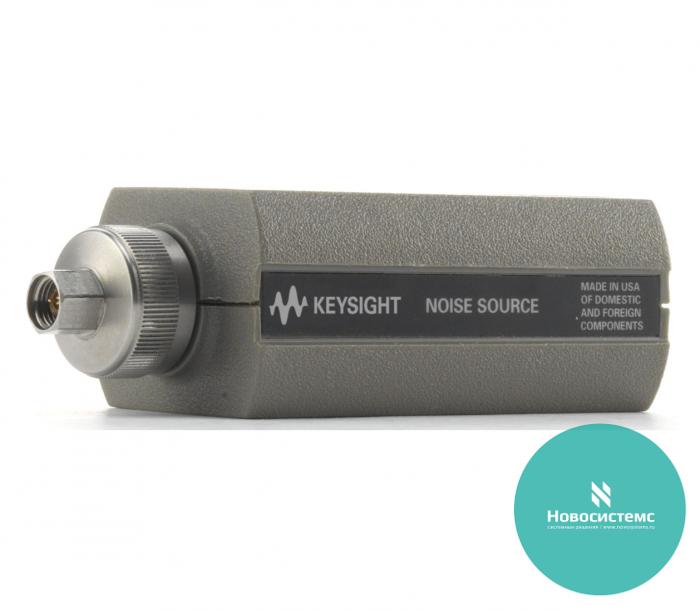

346CK01 Источник шума, от 1 до 50 ГГц

Производитель

KEYSIGHT TECHNOLOGIES

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

1 246 200 руб.

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание 346CK01:

Генераторы шума 346А, 346 В, 346С, 346С opt.K01 предназначены для воспроизведения шумового сигнала с известным значением спектральной плотности мощности на выходе.

Принцип действия ГШ основан на использовании эффекта возникновения шумового сигнала при лавинном пробое p-n перехода диода.

Конструктивно ГШ представляют собой сборку из твердотельного шумового диода, источника питания, обеспечивающего стабильность рабочего тока диода, и аттенюатора для обеспечения необходимых уровня и равномерности спектра шумового сигнала, а также малого и практически неизменного коэффициента отражения выхода генератора во включенном и выключенном состояниях, заключенных в общий корпус. ГШ имеют коаксиальный выход с соединителем 3,5 мм (вилка) в соответствии со стандартами МЭК и ГОСТ РВ 51914-2002. Генераторы шума 346С opt.KOl имеет коаксиальный выход с соединителем типа I (2,4 мм - вилка) в соответствии с ГОСТ РВ 51914-2002.

Описание типа 346CK01

Основные возможности 346CK01:

Диапазон частот: от 1 ГГц до 50 ГГц
Разъемы: входное смещение BNC (розетка) / 2,4 мм (штекер)

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности генерируемого уровня СПШМ (при доверительной вероятности 0,9), дБ: - ГШ 346А:
в диапазоне частот от 0,01 до 1,5 ГГц	± 0,21
в диапазоне частот от 1,5 до 7,0 ГГц	± 0,20
в диапазоне частот от 7,0 до 18,0 ГГц	± 0,27
- ГШ 346В:
в диапазоне частот от 0,01 до 1,5 ГГц	± 0,20
в диапазоне частот от 1,5 до 3,0 ГГц	± 0,19
в диапазоне частот от 3,0 до 7,0 ГГц	± 0,20
в диапазоне частот от 7,0 до 18,0 ГГц - ГШ 346С:	± 0,23
в диапазоне частот от 0,01 до 1,5 ГГц	± 0,22
в диапазоне частот от 1,5 до 3,0 ГГц	± 0,19
в диапазоне частот от 3,0 до 7,0 ГГц	± 0,20
в диапазоне частот от 7,0 до 18,0 ГГц	± 0,28
в диапазоне частот от 18,0 до 26,5 ГГц - ГШ 346С opt.K01:	± 0,34
в диапазоне частот от 1 до 1,5 ГГц	± 0,22
в диапазоне частот от 1,5 до 3,0 ГГц	± 0,19
в диапазоне частот от 3,0 до 7,0 ГГц	± 0,20
в диапазоне частот от 7,0 до 18,0 ГГц	± 0,28
в диапазоне частот от 18,0 до 26,5 ГГц	± 0,34
в диапазоне частот от 26,5 до 42,0 ГГц	± 0,40
в диапазоне частот от 42,0 до 50,0 ГГц	± 0,50
КСВН выхода, не более: - ГШ 346А, 346B:
в диапазоне частот от 0,01 до 0,03 ГГц	1,3
в диапазоне частот от 0,03 до 5,0 ГГц	1,15
в диапазоне частот от 5,0 до 18,0 ГГц - ГШ 346С:	1,25
в диапазоне частот от 0,01 до 18,0 ГГц	1,25
в диапазоне частот от 18,0 до 26,5 ГГц - ГШ 346С opt.K01:	1,35
в диапазоне частот от 1 до 20 ГГц	1,35
в диапазоне частот от 20 до 26,5 ГГц	1,40
в диапазоне частот от 26,5 до 50,0 ГГц	1,50
Номинальное значение выходного сопротивления, Ом	50
Сила потребляемого тока (в режиме непрерывного генерирования), мА, не более:
ГШ 346А, 346B	30
ГШ 346С, 346С opt.K01	45
Напряжение питания от сети постоянного тока, В	28±1
Габаритные размеры (длинахширинахвысота), мм, не более	140х21х31
Масса, кг, не более	0,1
