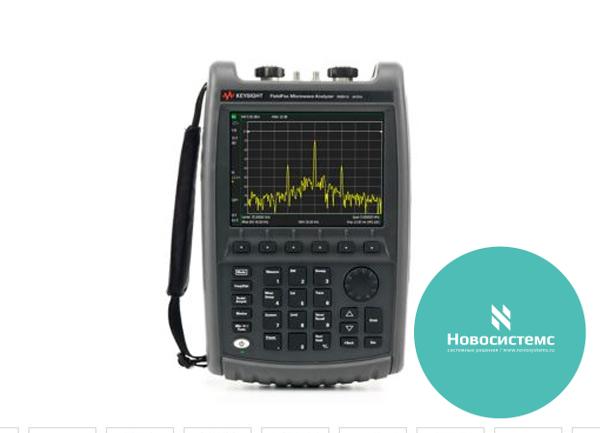

N9950A Портативный СВЧ анализатор FieldFox, 32 ГГц

Описание N9950A:

Анализаторы электрических цепей и сигналов комбинированные портативные FieldFox N9950A, FieldFox N9951A, FieldFox N9952A, FieldFox N9960A, FieldFox N9961A, FieldFox N9962A предназначены для измерений ослабления, КСВН, фазы коэффициентов отражения и передачи двухполюсных и четырехполюсных СВЧ устройств, а также измерений характеристик спектра периодически повторяющихся сигналов и стационарных шумов в коаксиальных трактах I - типа (2,4 мм) по ГОСТ 13317-89.

Описание типа N9950A

Методика поверки N9950A

Основные возможности N9950A:

• Диапазон частот: до 32 ГГц
• Стандартная конфигурация включает анализатор АФУ
• Опции векторного анализатора цепей, анализатора спектра, измерителя мощности, векторного вольтметра и др.
• Возможность одновременного измерения расстояния до неоднородности и параметров отражения
• Одновременное измерение всех четырех S-параметров
• Высокая точность измерений в режиме анализатора спектра (±0,5 дБ) без прогрева
• Измерение средней мощности и мощности импульсов с помощью USB преобразователей мощности
• Масса 3,2 кг

Особенности N9950A:

• высочайшее качество СВЧ-измерений в любых условиях;
• гибкая настройка режимов работы ВЧ-анализатора удовлетворит потребности и новичков, и опытных пользователей;
• надежный и долговечный прибор с прочным герметичным корпусом для самых жестких условий эксплуатации;
• автоматизация выполнения повседневных задач базового анализа спектра сокращает время тестирования и гарантирует стабильность результатов измерений;
• яркий дисплей и клавиатура с подсветкой четко отображают данные при любом освещении;
• крупные клавиши удобно нажимать даже в перчатках;
• наличие опции встроенного GPS-приёмника и антенны;
• время работы до 4 часов от каждой аккумуляторной батареи;
• возможность полного удаления данных и функция включения / отключения портов LAN и USB в целях защиты информации;
• диапазон частот до 44 ГГц;
• стандартная конфигурация включает анализатор АФУ;
• опции векторного анализатора цепей, анализатора спектра, измерителя мощности, векторного вольтметра и др.;
• возможность одновременного измерения расстояния до неоднородности и параметров отражения;
• одновременное измерение всех четырех S-параметров;
• высокая точность измерений в режиме анализатора спектра (±0,5 дБ) без прогрева;
• измерение средней мощности и мощности импульсов с помощью USB преобразователей мощности;
• масса 3,2 кг

Дополнительные опции N9950A:

• N9951A-010 — Анализ сигналов во временной области;
• N9951A-030 — Дистанционное управление;
• N9951A-208 — Измерения мощности USB-датчиками в зависимости от частоты;
• N9951A-209 — Анализ передачи на большое расстояние (ERTA);
• N9951A-210 — Векторный анализатор цепей: параметры передачи и отражения;
• N9951A-211 — Векторный анализатор цепей: двухпортовое измерение всех S-параметров;
• N9951A-212 — Измерение S-параметров смешанного режима;
• N9951A-215 — Измерение параметров кабелей методом динамической рефлектометрии (TDR);
• N9951A-233 — Анализатор спектра (диапазон частот 5 кГц – 44 ГГц, точность амплитуды ±0,5 дБ);
• N9951A-235 — Предусилитель, 100 кГц – 44 ГГц (коэффициент усиления: 20 дБ в диапазоне 100 кГц – 7,5 ГГц и 15 дБ в диапазоне >7,5 ГГц — 44 ГГц, понижает средний уровень собственных шумов прибора до -138 дБм);
• N9951A-236 — Анализатор помех и режим спектрограммы;
• N9951A-238 — Анализ спектра с временным стробированием;
• N9951A-302 — Поддержка внешних USB-датчиков измерения мощности;
• N9951A-307 — GPS-приёмник;
• N9951A-308 — Векторный вольтметр;
• N9951A-309 — Регулируемый источник постоянного напряжения смещения;
• N9951A-310 — Встроенный измеритель мощности;
• N9951A-330 — Импульсные измерения (поддержка USB-датчиков измерения импульсной мощности, измерение средней и пиковой мощностей и пр.)
