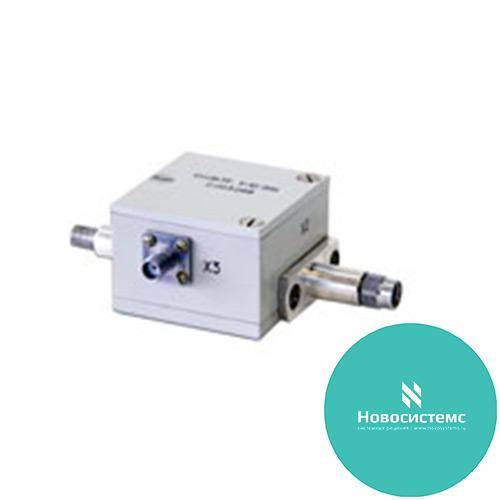

Фильтры питания

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Предназначены для подачи напряжений постоянного тока через центральный проводник коаксиальной линии к устройствам, подлежащих измерению.
Применяются в анализаторах цепей и сигналов, генераторах сигналов и при исследовании различных схем в СВЧ-диапазонах.
Принцип действия основан на ферромагнитном резонансе в ферритовых резонаторах.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Диапазон рабочих температур: 5–40 oC
Относительная влажность воздуха: 98 %

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	Диапазон частот, ГГц	КСВН	Вносимые потери, дБ	Величина постоянного напряжения, В	Величина постоянного тока, A	СВЧ соединитель	Габариты, мм	Масса, кг
2.260.089	1–10	1,35	1,5	2	0,05	IX (B, P)	91x50,5x29,5	0,3
2.260.088	2–18	1,35	1,5	40	0,3	IX (B, P)	91x50,5x29,5	0,3
2.260.088-01	2–18	1,35	1,5	40	0,3	III (B, P)	80x50,5x35	0,4

Примечание: Возможна поставка фильтров питания с соединителями типа 3,5 (m, f) мм c дюймовыми резьбами вместо соединителей типа IX (B, P) по ГОСТ 13317-89
