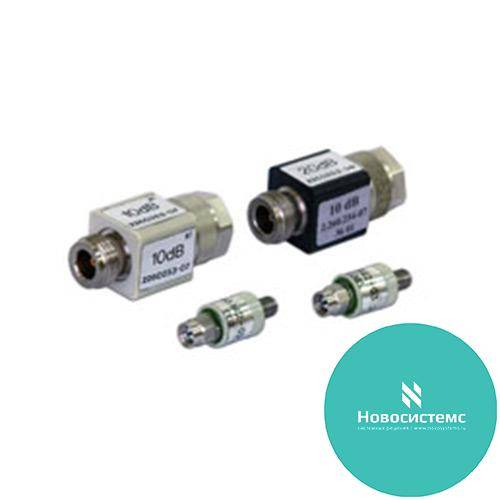

Широкополосные фиксированные аттенюаторы на каналы 3,5/1,52 и 7/3,04 мм
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
- Широкая полоса частот
- Небольшие габариты и масса
НАЗНАЧЕНИЕ
Предназначены для калиброванного ослабления СВЧ-сигнала в коаксиальных каналах 3,5/1,52 мм серии 142, 1016 и 7/3,04 мм серии 148, 254.
Применяются для широкополосного согласования и развязки функциональных узлов и СВЧ-блоков радиоаппаратуры.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Интервал рабочих температур: 5–40 o C
- Относительная влажность: 98 %
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3,5/1,52 КАНАЛ, СОЕДИНИТЕЛИ ТИПА IX
|
Модель |
Диапазон частот, ГГц |
Ослабление, дБ |
Погрешность ослабления, дБ |
|
ЕЭ2 260.142 |
0–18 |
3 |
±0,7* ±1,4** |
|
ЕЭ2 260.142-01 |
0–18 |
6 |
±0,7* ±1,4** |
|
ЕЭ2 260.142-02 |
0–18 |
10 |
±0,8* ±1,4** |
|
ЕЭ2 260.142-03 |
0–18 |
20 |
±0,8* ±1,4** |
|
1016-3 |
0–26,5 |
3 |
+0,8–0,2 |
|
6 |
0–26,5 |
6 |
+0,7–0,2 |
|
10 |
0–26,5 |
10 |
±0,7 |
|
20 |
0–26,5 |
20 |
±1,0 |
|
30 |
0–26,5 |
30 |
±1,5 |
|
Модель |
КСВН |
Входная мощность, Вт |
Тип соедини-телей |
Габариты, мм |
Масса, кг |
|
ЕЭ2 260.142 |
1,3(0–4 ГГц) |
1 |
IX(B,P) |
Æ 13x32,6 |
0,04 |
|
ЕЭ2 260.142-01 |
1,4(4–8 ГГц) |
1 |
IX(B,P) |
Æ 13x34,2 |
0,05 |
|
ЕЭ2 260.142-02 |
1,7(8–18 ГГц) |
1 |
IX(B,P) |
Æ 13x34,2 |
0,05 |
|
ЕЭ2 260.142-03 |
|
1 |
IX(B,P) |
Æ 13x34,2 |
0,05 |
|
1016-3 |
1,1(0–4 ГГц) |
2 |
IX(B,P) |
Æ 13x31 |
0,04 |
|
6 |
1,35(4–18 ГГц) |
1,25 |
IX(B,P) |
Æ 13x31 |
0,04 |
|
10 |
1,5(18–26,5 ГГц) |
1 |
IX(B,P) |
Æ 13x31 |
0,04 |
|
20 |
|
1 |
IX(B,P) |
Æ 13x31 |
0,04 |
|
30 |
|
1 |
IX(B,P) |
Æ 13x31 |
0,04 |
Примечания: *Погрешность ослабления в диапазоне частот 0–8,15 ГГц
** Погрешность ослабления в диапазоне частот 8,15–17,85 ГГц
КАНАЛ 7/3,04 мм, СОЕДИНИТЕЛИ ТИПА III
|
Модель |
Диа-пазон частот, ГГц |
Ослаб-ление, дБ |
Погреш-ность ослаб-ления, дБ |
КСВН всех моде-лей |
Входная мощность, Вт |
Габа-риты, мм |
Масса, кг |
|
434.821.109 |
0–18 |
6 |
±0,7 |
1,5 |
1 |
22х22х52 |
0,08 |
|
434.821.109-01 |
0–18 |
10 |
±1,0 |
||||
|
434.821.109-02 |
0–18 |
20 |
±1,0 |
22х22х52 |
0,085 |
||
|
434.821.109-03 |
0–18 |
30 |
±1,5 |
КАНАЛ 7/3,04 мм, СОЕДИНИТЕЛИ ТИПА III
|
Модель |
Диапа- зон частот, ГГц |
Ослаб- ление, дБ |
Погреш- ность ослаб-ления, дБ |
КСВН всех моделей |
Вход-ная мощ- ность, Вт |
Габа-риты, мм |
Масса, кг |
|
ЕЭ2. 260.148 |
0–18 |
3 |
+1,4 |
1,6 |
1 |
Æ 24x74 |
0,16 |
|
|
|
|
-0,4 |
||||
|
ЕЭ2. 260.148-01 |
0–18 |
6 |
±0,7 |
||||
|
ЕЭ2. 260.148-02 |
0–18 |
10 |
±1,0 |
||||
|
ЕЭ2. 260.148-03 |
0–18 |
20 |
±1,0 |
||||
|
ЕЭ2. 260.200-03 |
0–18 |
30 |
±1,5 |
|
|
Æ 24x77 |
0,17 |
