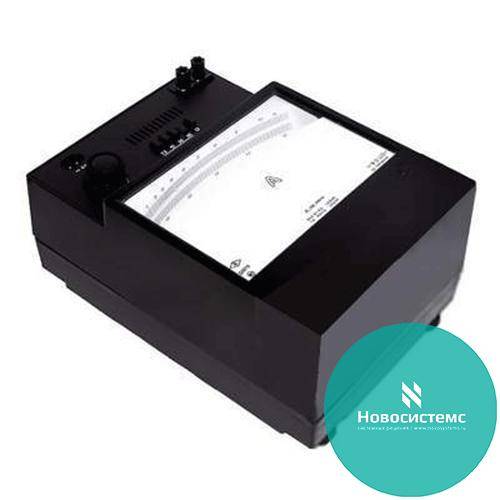

Нормальные условия применения прибора Миллиамперметр Д5097:
-
температура окружающего воздуха 20 °С (если на лицевой части прибора не указано иное значение). допускаемое отклонение ±2 °С;
-
относительная влажность окружающего воздуха 30-80% атмосферное давление 84-106 кПа (630-795 мм.рт.ст.);
-
ориентация прибора относительно магнитного поля Земли - любая;
-
внешнее магнитное поле (кроме поля Земли) практически отсутствует ;
-
ферромагнитное основание отсутствует;
-
коэффициент искажения формы кривой тока и напряжения не более 5 %:
-
частота - в пределах нормальной области;
-
напряжение для ваттметра - номинальное с допускаемым отклонением ±2 %;
-
коэффициент мощности - номинальный;
-
разность потенциалов между параллельной и последовательной цепями ваттметров практически отсутствует;
-
положение прибора - горизонтальное;
-
измерения проводить после установления рабочего режима.
Предел допускаемой основной погрешности прибора Миллиамперметр Д5097 в нормальной области частот и на постоянном токе равен ±0,1 % от конечного значения диапазона измерений. Предел допускаемой дополнительной погрешности прибора, вызванной отклонением частоты от верхней границы нормальной области до любого значения частоты в рабочей области частот, равен ±0,1 % от конечного значения диапазона измерений.
Время установления показаний прибора Миллиамперметр Д5097 не превышает 3 с. Предел допускаемой дополнительной погрешности прибора, вызванной изменением температуры окружающего-воздуха от нормальной до любой температуры в пределах рабочего диапазона, равен ±0,1 % от конечного значения диапазона измерений на каждые 10 °С изменения температуры.
Предел допускаемой дополнительной погрешности прибора Миллиамперметр Д5097, вызванной влиянием внешнего однородного постоянного либо переменного (частоты в пределах нормальной области частот) магнитного поля с индукцией 0,1 мТ, равен ±0,1 % от конечного значения диапазона измерений.
Питание цепи освещения прибора Миллиамперметр Д5097 осуществляется от сети переменного тока напряжением (220±22)В частотой 50-60 Гц через понижающий трансформатор, комплектуемый вместе с прибором, либо от источника постоянного или переменного тока напряжением (4±0,4)В. Для Миллиамперметра Д5097, поставляемого по конкретным заказам, напряжение и частота питания цепи освещения светового указателя соответствуют указанным в заказе. Габаритные размеры: прибора - (205±1,45)х(230±1,6)х(135±2,0) мм; корпуса трансформатора - не более 65х85x45мм. Масса не превышает: прибора - 4,3 кг; трансформатора - 0,5 кг.
|
Миллиамперметр Д5097; Д5097-04.1
|
|
Конечное значение диапазона измерений
|
Активное сопротивление, не более, Ом
|
Индуктивность, не более, мГн
|
Нормальная область частот, Гц
|
Рабочая область частот, Гц
|
|
25мА
|
100
|
60
|
От 45 до 500
|
Свыше 500 до 1500
|
|
50мА
|
34
|
4,5
|
Технические данные
Миллиамперметры Д5097 соответствуют классу точности 0,1 по ГОСТ 8711-78. Основные параметры прибора указаны в таблице.
Нормальные условия применения прибора Миллиамперметр Д5097:
-
температура окружающего воздуха 20 °С (если на лицевой части прибора не указано иное значение). допускаемое отклонение ±2 °С;
-
относительная влажность окружающего воздуха 30-80% атмосферное давление 84-106 кПа (630-795 мм.рт.ст.);
-
ориентация прибора относительно магнитного поля Земли - любая;
-
внешнее магнитное поле (кроме поля Земли) практически отсутствует ;
-
ферромагнитное основание отсутствует;
-
коэффициент искажения формы кривой тока и напряжения не более 5 %:
-
частота - в пределах нормальной области;
-
напряжение для ваттметра - номинальное с допускаемым отклонением ±2 %;
-
коэффициент мощности - номинальный;
-
разность потенциалов между параллельной и последовательной цепями ваттметров практически отсутствует;
-
положение прибора - горизонтальное;
-
измерения проводить после установления рабочего режима.
Предел допускаемой основной погрешности прибора Миллиамперметр Д5097 в нормальной области частот и на постоянном токе равен ±0,1 % от конечного значения диапазона измерений. Предел допускаемой дополнительной погрешности прибора, вызванной отклонением частоты от верхней границы нормальной области до любого значения частоты в рабочей области частот, равен ±0,1 % от конечного значения диапазона измерений.
Время установления показаний прибора Миллиамперметр Д5097 не превышает 3 с. Предел допускаемой дополнительной погрешности прибора, вызванной изменением температуры окружающего-воздуха от нормальной до любой температуры в пределах рабочего диапазона, равен ±0,1 % от конечного значения диапазона измерений на каждые 10 °С изменения температуры.
Предел допускаемой дополнительной погрешности прибора Миллиамперметр Д5097, вызванной влиянием внешнего однородного постоянного либо переменного (частоты в пределах нормальной области частот) магнитного поля с индукцией 0,1 мТ, равен ±0,1 % от конечного значения диапазона измерений.
Питание цепи освещения прибора Миллиамперметр Д5097 осуществляется от сети переменного тока напряжением (220±22)В частотой 50-60 Гц через понижающий трансформатор, комплектуемый вместе с прибором, либо от источника постоянного или переменного тока напряжением (4±0,4)В. Для Миллиамперметра Д5097, поставляемого по конкретным заказам, напряжение и частота питания цепи освещения светового указателя соответствуют указанным в заказе. Габаритные размеры: прибора - (205±1,45)х(230±1,6)х(135±2,0) мм; корпуса трансформатора - не более 65х85x45мм. Масса не превышает: прибора - 4,3 кг; трансформатора - 0,5 кг.
|
Миллиамперметр Д5097; Д5097-04.1
|
|
Конечное значение диапазона измерений
|
Активное сопротивление, не более, Ом
|
Индуктивность, не более, мГн
|
Нормальная область частот, Гц
|
Рабочая область частот, Гц
|
|
25мА
|
100
|
60
|
От 45 до 500
|
Свыше 500 до 1500
|
|
50мА
|
34
|
4,5
|
