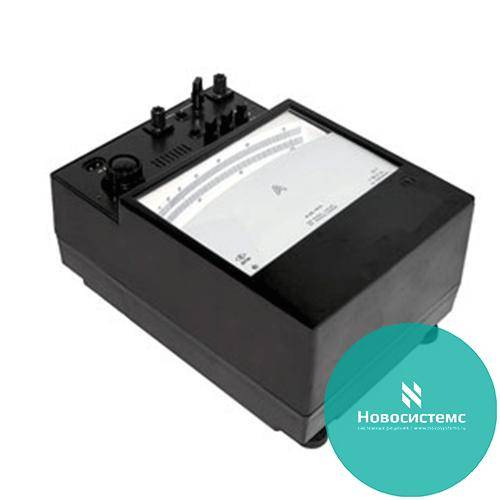

Д5101 - амперметр

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

28 000 руб.

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Амперметры Д5101 предназначены для точных измерений силы тока в цепях переменного ипостоянного тока, а также для поверки менее точных приборов.

Амперметр Д5101 предназначен для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80 % при температуре 25 °С.

Амперметр Д5101-04.1 предназначен для эксплуатации в условиях как сухого, так и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 45 °С и относительной влажности до 80 % при температуре 25 °С.

Технические данные

Амперметры Д5101 соответствуют классу точности 0,1 по ГОСТ 8711-78. Основные параметры прибора указаны в таблице.

Нормальные условия применения прибора Амперметр Д5101:

температура окружающего воздуха 20 °С (если на лицевой части прибора не указано иное значение). допускаемое отклонение ±2 °С;
относительная влажность окружающего воздуха 30-80% атмосферное давление 84-106 кПа (630-795 мм.рт.ст.);
ориентация прибора относительно магнитного поля Земли - любая;
внешнее магнитное поле (кроме поля Земли) практически отсутствует ;
ферромагнитное основание отсутствует;
коэффициент искажения формы кривой тока и напряжения не более 5 %:
частота - в пределах нормальной области;
напряжение для ваттметра - номинальное с допускаемым отклонением ±2 %;
коэффициент мощности - номинальный;
разность потенциалов между параллельной и последовательной цепями ваттметров практически отсутствует;
положение прибора - горизонтальное;
измерения проводить после установления рабочего режима.

Предел допускаемой основной погрешности прибора Амперметр Д5101 в нормальной области частот и на постоянном токе равен ±0,1 % от конечного значения диапазона измерений. Предел допускаемой дополнительной погрешности прибора, вызванной отклонением частоты от верхней границы нормальной области до любого значения частоты в рабочей области частот, равен ±0,1 % от конечного значения диапазона измерений.

Время установления показаний прибора Амперметр Д5101 не превышает 3 с. Предел допускаемой дополнительной погрешности прибора, вызванной изменением температуры окружающего-воздуха от нормальной до любой температуры в пределах рабочего диапазона, равен ±0,1 % от конечного значения диапазона измерений на каждые 10 °С изменения температуры.

Предел допускаемой дополнительной погрешности прибора Амперметр Д5101, вызванной влиянием внешнего однородного постоянного либо переменного (частоты в пределах нормальной области частот) магнитного поля с индукцией 0,1 мТ, равен ±0,1 % от конечного значения диапазона измерений.

Питание цепи освещения прибора Амперметр Д5101 осуществляется от сети переменного тока напряжением (220±22)В частотой 50-60 Гц через понижающий трансформатор, комплектуемый вместе с прибором, либо от источника постоянного или переменного тока напряжением (4±0,4)В. Для Амперметра Д5101, поставляемого по конкретным заказам, напряжение и частота питания цепи освещения светового указателя соответствуют указанным в заказе. Габаритные размеры: прибора - (205±1,45)х(230±1,6)х(135±2,0) мм; корпуса трансформатора - не более 65х85x45мм. Масса не превышает: прибора - 4,3 кг; трансформатора - 0,5 кг.

Амперметр Д5101; Д5101-04.1
Конечное значение диапазона измерений	Активное сопротивление, не более, Ом	Индуктивность, не более, мГн	Нормальная область частот, Гц	Рабочая область частот, Гц
5А	0,13	0,03	От 45 до 500	Свыше 500 до 1500
10А	0,06	0,01	От 45 до 500	Свыше 500 до 1500

Наименование	Количество
Амперметр	1
Руководство по эксплуатации	1
