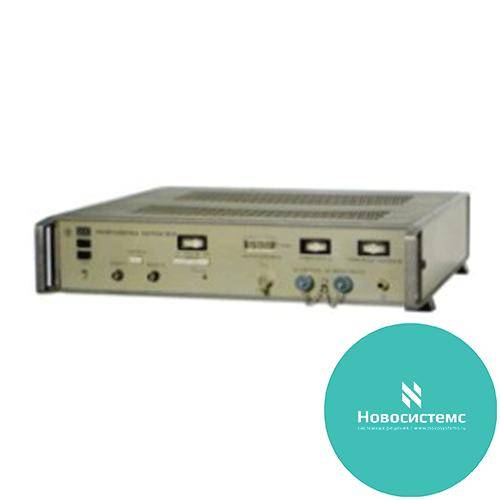

Преобразователь частоты Ч5-13 используется для преобразования непрерывных сигналов частотой 10 - 78,33 ГГц в сигналы частотой 3,5 - 5 ГГц.
В комплекте с частотомером Ч3-54 и преобразователем частоты ЯЗЧ-42 обеспечивает измерение среднего значения частоты непрерывных сигналов и несущих частот ИМ-сигналов, что позволяет использовать прибор для калибровки шкал измерительных генераторов, измерения нестабильности частоты, частотной девиации источников СВЧ-сигналов. Возможно измерение девиации частоты в импульсе и от импульса к импульсу, длительности и частоты повторения радиоимпульсов.
Погрешность измерения среднего значения частоты синусоидальных сигналов не превышает погрешности частоты опорного кварцевого генератора плюс погрешность из-за дискретности счета частотомера
Принцип действия Ч5-13 основан на сравнении частоты входного сигнала с частотой гармоники сигнала встроенного гетеродина, перестраиваемого в диапазоне 3,3-5 ГГц. При непрерывном входном сигнале сличение осуществляется с помощью системы ФАПЧ гетеродина по частоте исследуемого сигнала, работающей на промежуточной частоте 30 МГц.
При входном ИМ-сигнале индикация сличения осуществляется по входному сигналу частотного детектора, настроенного на частоту 30 МГц.
Прибор Ч5-13 удобен в эксплуатации. Имеется световая индикация режима синхронизации и канала преобразования (прямой или зеркальный). Подключение к источникам исследуемых сигналов производится с помощью выносных смесителей.
Основные данные Ч5-13
- Диапазон частот Ч5-13:
- входных сигналов 10-78,33 ГГц
- выходных сигналов 3,3-5 ГГц
- Уровни входных сигналов: 100 мкВт (10 - 37,5 ГГц), 500 мкВт (37,5 - 70 ГГц), 1200 мкВт (70 - 78,33 ГГц)
- Максимальный уровень входного сигнала 5 мВт
- Опорные частоты: 1; 5 МГц
- Полоса синхронизации гетеродина 0,01 %
- Погрешность измерения несущей ИМ-сигналов:
- δ=(10кГц/fx(кГц))±10-6 при tи не менее 10 мкс;
- δ=(50кГц/fx(кГц))±10-6 при 1 мкс ≤ tи ≤ 10 мкс;
– Диапазон преобразования частоты 10 - 78,33 ГГц
– Высокая точность преобразования
– Исследование
Питание: 220±22 В, 50±0,5 Гц; 220(115) В ±5%, 400+28-12Гц
Потребляемая мощность 70 В · А
Габариты 490X116X480 мм
Масса Ч5-13 18 кг
