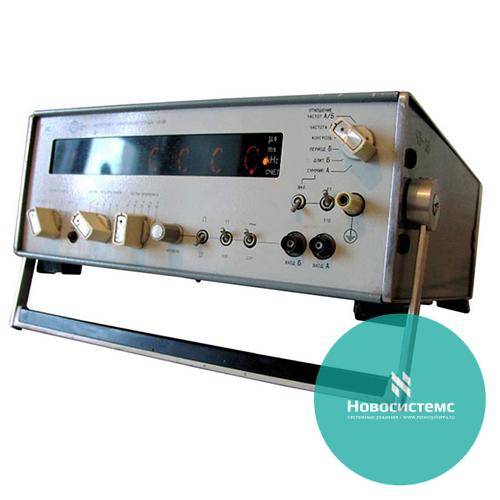

Ч3-36 частотомер

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

55 000 руб.

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Частотомер электронносчетный Ч3-36 предназначен для:

автоматического измерения частоты синусоидальных и частоты следования импульсных электрических сигналов;
измерения периода синусоидальных и периода следования импульсных сигналов;
измерения длительности импульсов;
измерения отношения частот электрических сигналов;
счета числа электрических сигналов;
выдачи напряжений кварцованных частот;
выдачи информации на регистрирующее устройство.

Прибор измеряет частоту электрических сигналов в диапазоне от 10 Гц до 50 МГц, период электрических сигналов от 10 мкс до 100 с и длительность импульсов от 1 мкс до 100 с.
Прибор упрощает настройку, испытание и калибровку фильтров, генераторов, делителей частоты и других приборов, которые требуют точного измерения частоты и временных интервалов.

Технические характеристики Ч3-36

Параметры				Значения
Измерение частоты электрических сигналов (по входу А)	Диапазон частот			10 Гц до 50 МГц
	Длительность импульсов			не менее 10 нс
	Скважность			не более 100
	Входное напряжение	Для синусоидального сигнала	в диапазоне 10 Гц…30 МГц	0.1 … 10 В
			в диапазоне 30…50 МГц	0.2 … 10 В
		Для импульсного сигнала		0.5 … 10 В
	Относительная погрешность по частоте кварцевого генератора после самопрогрева в течение	5 мин		не более ±2·10–5
		15 мин		не более ±5·10–6
		30 мин		не более ±2·10–6
		1 час		не более ±5·10–7
	Относительная погрешность частоты кварцевого генератора после 2-х часов самопрогрева	В течение 1 месяца		не более ±1.5·10–7
		В течение 6 месяцев		не более ±2.5·10–7
Измерение периода электрических сигналов (по входу Б)	Диапазон измерений			10 мкс … 100 с
	Коэффициент усреднения			10, 102, 103, 104
	Входное напряжение	Для синусоидального сигнала		0.1 … 10 В
		Для импульсного сигнала		0.5 … 50 В
	Длительность импульсов			не менее 0.5 мкс
Измерение длительности импульсов (по входу Б)	Полярность импульсов			любая
	Длительность			1 мкс … 100 с
	Крутизна фронтов импульсов			не менее 1 В/мкс
	Входное напряжение			0.5…10 В
	Частота следования			не более 100 кГц
Измерение отношения частот электрических сигналов	Диапазон высшей из сравниваемых частот (вход А)			10 Гц…50 МГц
	Входное напряжение	Для синусоидального сигнала	в диапазоне 10 Гц…30 МГц	0.1 … 10 В
			в диапазоне 30…50 МГц	0.2 … 10 В
		Для импульсного сигнала отрицательной полярности при длительности импульсов не менее 10 нс и скважностью не более 100		0.5 … 10 В
	Диапазон низшей из сравниваемых частот (вход Б) синусоидального или импульсного сигнала любой полярности с длительностью импульсов не менее 0.5 мкс			0.01 Гц … 100 кГц
	Входное напряжение	Для синусоидального		0.1 … 10 В
		Для импульсного сигналов		0.5…50 В
Счет числа электрических сигналов (по входу А)	Длительность импульсов			не менее 10 нс
	Скважность			не более 100
	Диапазон частот			10 Гц … 50 МГц
	Входное напряжение	Для синусоидального сигнала	в диапазоне 10 Гц…30 МГц	0,1 … 10 В
			в диапазоне 30…50 МГц	0.2 … 10 В
		Для импульсного сигнала отрицательной полярности		0.5 … 10 В
Напряжения опорных частот	Частота			5 и 10 МГц
	Форма сигнала			близка к синусоидальной
	Выходное напряжение на нагрузке 1 кОм \|\| 100 пФ			не менее 500 мВ
Время счета прибора при измерении частоты				1, 10, 102, 103, 104 мс
Время индикации результата измерения				0.1, 1, 5 с
Входной импеданс	По входу А	Сопротивление		не менее 50 кОм
		Емкость		не более 50 пФ
	Входу Б	Сопротивление		не менее 1 МОм
		Емкость		не более 50 пФ
Общие характеристики	Время самопрогрева прибора			не менее 2 ч
	Наработка на отказ			не менее 1250 часов
	Рабочие условия эксплуатации	Температура окружающей среды		–5 … +45 °С
		Влажность воздуха		до 98% при температуре до +35 °С
		Атмосферное давление		100 ±4 кПа (750 ±30 мм рт. ст.)
	Питание прибора			~220 ±22 В / 50 ±0.5 Гц
				~220 ±11 В / 400+28–12 Гц
	Мощность, потребляемая прибором			40 В·А
	Габаритные размеры			325 × 132 × 334 мм
	Масса прибора			не более 7 кг
