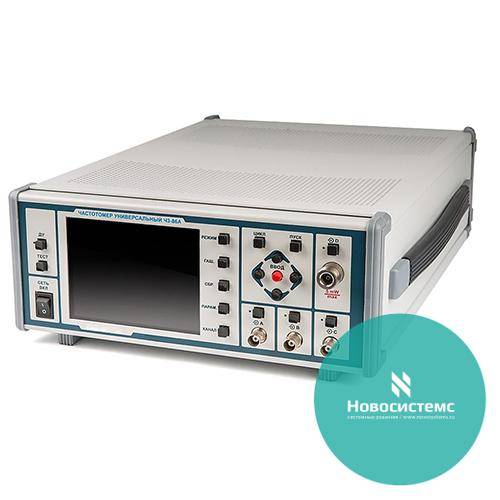

Ч3-86А ЧАСТОТОМЕР УНИВЕРСАЛЬНЫЙ

Производитель

ТЕХНОЯКС

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

950 567 руб.

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Предназначен для измерения частоты (периода) непрерывных синусоидальных и видеоимпульсных сигналов, временных параметров импульсных сигналов (длительности, периода следования, длительности фронта и спада импульса) интервалов времени, отношения частот двух сигналов и счета колебаний, частоты непрерывных колебаний и несущей частоты радиоимпульсных сигналов в диапазоне СВЧ, разности фаз между двумя синхронными синусоидальными сигналами.

Прибор предназначен для работы автономно и в составе автоматизированных измерительных систем с интерфейсом типа USB или RS-232.

Описание типа частотомера Ч3-86А.pdf

Наименование параметра:	Значение:
- частота и период синусоидальных и видеоимпульсных сигналов	0,005 Гц – 100 МГц (вход А)
- частота синусоидальных и видеоимпульсных сигналов	0,01 Гц – 100 МГц (вход В)
- частота непрерывных синусоидальных колебаний- частота непрерывных синусоидальных колебаний	(0,1 – 1) ГГц (вход С)(0,6 – 17,85) ГГц (вход D)
- длительность импульсов	10 нс – 1000 с
- длительность фронта, спада	5 нс – 100 мкс
- интервал времени между произвольными фронтами импульсов	от минус 1000 до 1000 с
- отношение частот двух сигналов	до 109
- среднее значение несущей частоты импульсно-модулированного (ИМ) сигнала:	(0,6 – 17,85) ГГц
Разрешающая способность измерения частоты	1×10-10 с/tсч
Уровень входного сигнала:
для синусоидального сигнала (входы А и В)	(0,03 – 7) В
для видеоимпульсного сигнала (входы А и В)	(0,1 – 10) В
- по входу С	30 мВ – 1 В
- по входу D	30 мкВт – 5 мВт
Диапазон измерения разности фаз двух синхронных синусоидальных сигналов	от минус 180º до 180º
Погрешность измерения разности фаз двух синхронных синусоидальных сигналов	±0,36º (от 1 кГц до 1 МГц)±3,6º (при частоте выше 1 МГц)
Входное сопротивление — каналы А и В	(50±2,5) Ом; (1±0,1) МОм/100пФ
- каналы С и D	(50±2,5) Ом
Частота сигналов встроенного кварцевого генератора	10 МГц
Относительная погрешность частоты кварцевого генератора, не более	± 2×10-7 за 12 месяцев
Диапазон рабочих температур	от минус 10°С до 50°С;
Питание от сети переменного тока	220 В, 50 Гц
Потребляемая мощность, не более	50 ВА
Габариты	307×137×436,5 мм
Масса	7,5 кг.
