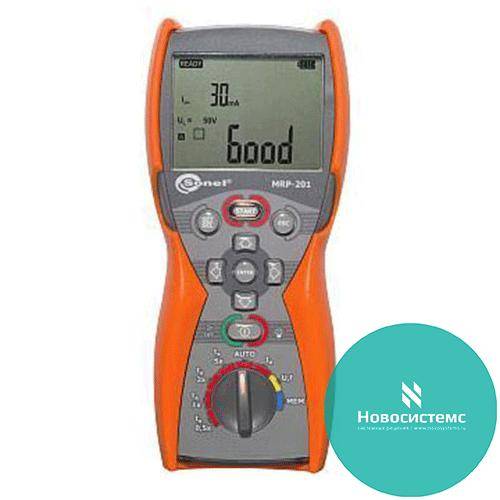

Измеритель напряжения прикосновения MRP-201

(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Компания «НОВОСИСТЕМС» специализируется на поставке измерителей напряжения прикосновения. Рекомендуем обратить внимание на модель MRP-201. Данный прибор применяется для оценки параметров УЗО. С его помощью можно измерить время срабатывания, а также ток.
Преимущества и отличительные черты модели MRP-201
Данный измеритель обладает рядом конкурентных преимуществ, таких как:
- возможность проведения измерений не только в ручном, но и в автоматическом режиме;
- совместимость с программой «СОНЭЛ Протоколы», а также SonelReader;
- возможность сохранения в памяти устройства всех полученных данных (прибор имеет 990 ячеек памяти). При необходимости пользователь может передавать информацию на ПК с использованием радиоканала;
- опция измерения напряжения прикосновения.
Предлагаем уточнить актуальную ценуданной модели у менеджера «НОВОСИСТЕМС» по телефону. При необходимости он расскажет о технических характеристиках и особенностях эксплуатации модели MRP-201. Вы можете оформить заказ на сайте или с помощью нашего специалиста.
«е.м.р.» — единица младшего разряда
Диапазон | Разрешение | Погрешность основная | ||
Измерение действующего значения напряжения переменного тока | ||||
0…299,9 В | 0,1 В | ± (2 %U + 6 е.м.р.) | ||
300…500 В | 1 В | ± (2 %U + 2 е.м.р.) | ||
Диапазон частоты 45…65 Гц | ||||
Диапазон | Разрешение | Погрешность основная | ||
Измерение частоты | ||||
45,0…65,0 Гц | 0,1 Гц | ± (0,1% f + 1 е.м.р.) | ||
Диапазон напряжения: 50…500 В | ||||
Параметр | Значение | |||
Измерение параметров устройств защитного отключения (УЗО) | ||||
Номинальное напряжение работы Un | 220 В, 230 В, 240 В | |||
Рабочий диапазон напряжений | 180…270 В | |||
Номинальная частота сети fn | 50 Гц, 60 Гц | |||
Рабочий диапазон частоты | 45…65 Гц | |||
Контроль правильности подключения PE проводника с помощью электрода прикосновения | Есть | |||
Тип выключателя | Установка кратности | Диапазон измерения | Разрешение | Основная погрешность |
Измерение времени отключения tA УЗО | ||||
Общего типа и с малой задержкой | 0,5 IΔn | 0..300 мс | 1 мс | ± (2% tA+ 2 е.м.р.)* |
1 IΔn | ||||
2 IΔn | 0…150 мс | |||
5 IΔn | 0…40 мс | |||
Селективный | 0,5 IΔn | 0..500 мс | ||
1 IΔn | ||||
2 IΔn | 0…200 мс | |||
5 IΔn | 0…150 мс | |||
*- для IΔn=10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.) | ||||
Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
Измерение сопротивления защитного заземления RE | ||||
10 мА | 0,01 кОм ..5,00 кОм | 0,01 кОм | 4 мА | 0…+10% RE ± 8 е.м.р. |
30 мA | 0,01 кОм ..1,66 кОм | 12 мА | 0…+10% RE ± 5 е.м.р. | |
100 мA | 1 Ом..500 Ом | 1 Ом | 40 мA | 0…+5% RE ± 5 е.м.р. |
300 мA | 1 Ом..166 Ом | 120 мA | ||
500 мA | 1 Ом..100 Ом | 200 мA | ||
1000 мA | 1 Ом..50 Ом | 400 мA | ||
Диапазон | Разрешение | Номинальный ток | Основная погрешность | |
Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току. | ||||
0..9,9 В | 0,1 В | 0,4*IΔn | 0..10% UB ± 5 е.м.р. | |
10..99,9 В | 0..15% UB | |||
Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
Измерение тока отключения IA для синусоидального дифференциального тока. | ||||
10 мA | 3,3..10,0 мA | 0,1 мA | 0,3 × IΔn..1,0 × IΔn | ± 5% IΔn |
30 мA | 9,0..30,0 мA | |||
100 мA | 33..100 мA | 1 мA | ||
300 мA | 90..300 мA | |||
500 мA | 150..500 мA | |||
1000 мA | 330..1000 мA | |||
Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки; Время протекания тока измерения макс. 7510 мс. |
||||
Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6 мA. | ||||
10 мA | 1,5..20,0 мA | 0,1 мA | 0,15 × IΔn..2,0 × IΔn | ± 10 % IΔn |
30 мA | 4,5..42,0 мA | 0,15 × IΔn..1,4 × IΔn | ±10 % IΔn | |
100 мA | 15..140 мA | 1 мA | ||
300 мA | 45..420 мA | |||
Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки; Время протекания тока измерения максимально 14710 мс. |
||||
Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
Измерение тока отключения УЗО ( IA) для постоянного дифференциального тока. | ||||
10 мA | 4,0..20,0 мA | 0,1 мA | 0,2 × IΔn..2,0 × IΔn | ± 10 % IΔn |
30 мA | 6..60 мA | 1 мA | ||
100 мA | 20..200 мA | |||
300 мA | 60..600 мA | |||
Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки; Время протекания тока измерения максимальное 4500 мс. |
||||
Параметр | Значение | |||
Общие характеристики | ||||
Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 | |||
Категория безопасности | IV 300 В (III 600V) согласно PN-EN 61010-1 | |||
Степень защиты корпуса согласно PN-EN 60529 | IP67 | |||
Питание измерителя | щелочные батарейки 4x1,5 В AA или аккумуляторы NiMH тип АА 4 шт. | |||
Температура хранения | -20…+70°C | |||
Температура рабочая | -10…+50°C | |||
Количество измерений (для аккумуляторов) | >6000 (2 измерения / минуту) | |||
Память результатов измерения | 990 ячеек, 10000 результатов | |||
Интерфейс | радиоканал OR-1 (USB) |
№ | Наименование | Описание | Количество | Индекс |
1 | MRP-201 - Измеритель напряжения прикосновения и параметров устройств защитного отключения | Измеритель MRP-201 предназначен для измерения параметров (ток и время срабатывания) устройств защитного отключения, являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных цепях переменного, постоянного пульсирующего и постоянного тока. | 1 | WMRUMRP201 |
2 | Адаптер WS-05 с сетевой вилкой UNI-SCHUKO | Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, напряжения и частоты при подключении к розеткам. | 1 | WAADAWS05 |
3 | Беспроводной интерфейс OR-1 (USB) |
Интерфейс для подключения к ПК: USB, рабочий диапазон частот: от 433,05 МГц до 434, 79 МГц, максимальная мощность: < 1 мВт, скорость передачи: 115 кБ/c, максимальный радиус действия: < 5 м, габаритные размеры: 78×23×14,5 мм, масса: 20 г, рабочая температура: от 0 до 40 градусов, влажность: до 80 %. |
1 | WAADAUSBOR1 |
4 | Зажим «Крокодил» изолированный жёлтый K02 | Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. | 1 | WAKROYE20K02 |
5 | Зонд острый с разъемом «банан» голубой | Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". | 1 | WASONBUOGB1 |
6 | Зонд острый с разъемом «банан» красный | Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". | 1 | WASONREOGB1 |
7 | Крепеж «Свободные руки» | Данный крепеж предназначен для подвешивания измерителя. Используется совместно с приборами: MZC-304, MRP-201, MIC-10, MIC-30, MPI-502. | 1 | WAPOZUCH1 |
8 | Провод измерительный 1,2 м с разъемами «банан» голубой | Предназначен для проведения измерений до 1000 В. | 1 | WAPRZ1X2BUBB |
9 | Провод измерительный 1,2 м с разъемами «банан» желтый | Предназначен для проведения измерений до 1000 В. | 1 | WAPRZ1X2YEBB |
10 | Провод измерительный 1,2 м с разъемами «банан» красный | Предназначен для проведения измерений до 1000 В. | 1 | WAPRZ1X2REBB |
11 | Ремень для переноски прибора M1 | Предназначен для переноски прибора. Возможно повесить на шею. Используется с приборами MZC-304, MRP-201, MIC-10, MIC-30, MPI-502. | 1 | WAPOZSZE4 |
12 | Футляр М6 | Предназначен для упаковки и транспортировки приборов: MZC-304, MRP-201, MIC-10, MIC-30, MPI-502, LKZ-700. | 1 | WAFUTM6 |
13 | Элемент питания алкалиновый 1,5V AA LR6 | При выборе поставщиков для комплектования приборов элементами питания на первом месте - качество. | 4 | # |
