Описание:

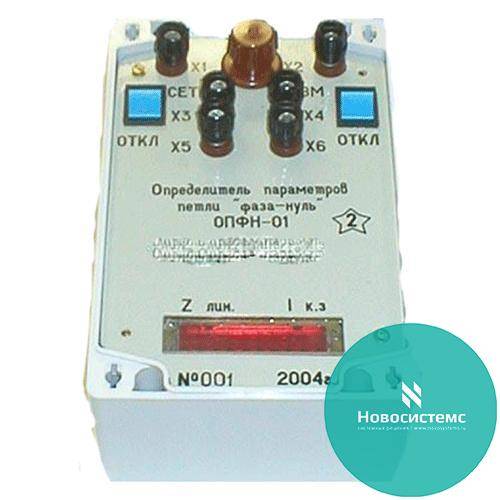

Определитель параметров петли "фаза-нуль" ОПФН-01 предназначен для определения полного сопротивления петли "фаза – нуль" и тока короткого замыкания, приведенного к номинальному напряжению 220 В, в промышленных сетях однофазного переменного тока 220 В с глухозаземленной нейтралью. Показатели и нормы качества электрической энергии в сети должны соответствовать ГОСТ 13109.
По условиям эксплуатации прибор относится к группе 1 по ГОСТ 14014 с расширенным диапазоном температур:
  • температура окружающего воздуха от минус 5 до 40 °С;
  • относительная влажность воздуха до 80 % (исключая конденсацию влаги);
  • атмосферное давление от 70 до 106,7 кПа (от 525 до 800 мм рт. ст.).
Технические характеристики прибора ОПФН-01:
Диапазон определения тока однофазного короткого замыкания (полного сопротивления петли "фаза-нуль" ) от 20 до 5000 А (от 11 до 0,044 Ом ).
Пределы допускаемого значения относительной погрешности измерения, в зависимости от определяемого тока короткого замыкания в рабочих условиях применения:
Диапазон определения тока КЗ, А
Диапазон определения полного сопротивления линии Z, Ом
Предел допускаемого значения относительной погрешности, %
20 – 500
11 – 0,44
5
500 – 2000
0,44 – 0,11
10
2000 – 5000
0,11 – 0,044
20
более 5000
менее 0,044
не нормируется
  • Электропитание прибора осуществляется от измеряемой цепи переменного тока.
  • Мощность, потребляемая прибором не более 4 ВА.
  • Время установления рабочего состояния не более 10 с.
  • Время между двумя последовательно проводимыми измерениями должно быть не менее 10 с.
  • Продолжительность непрерывной работы – не ограничена
  • Прибор сохраняет результаты последнего проведенного измерения при отключении от питающей сети.
  • Габаритные размеры не более 175 х 145 х 90 мм.
  • Масса в комплекте поставки не более 1,5 кг.
  • Средний срок службы в условиях эксплуатации – 20 лет.
  • Средняя наработка на отказ – 10000 часов.
Комплект поставки прибора ОПФН-01:
Наименование
Количество
Определитель параметров петли "фаза-нуль" ОПФН – 01
1
Калиброванные соединительные провода
2
Руководство по эксплуатации
1
Чехол
1
