Описание:

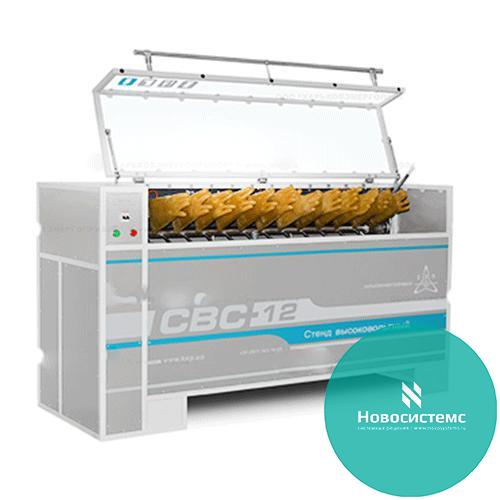

Стенд высоковольтный стационарный СВС-12Ц предназначен для испытания изоляции диэлектрических перчаток переменным высоким напряжением промышленной частоты, регулируемым в пределах 0 – 10 кВ;
Контроль качества изготовления перчаток осуществляется приложением к ним повышенного напряжения переменного тока 9300 В, 50 Гц;
В процессе работы стенда для испытания диэлектрических перчаток обеспечивается:
- Автоматическая отбраковка тех перчаток, ток утечки которых превысил значение 9 мА;
- Автоматическое отключение испытательного напряжения в случае несанкционированного подъёма крышки блока испытаний;
- Автоматическая установка подачи необходимого количества воды в перчатку перед подачей испытательного напряжения;
- Автоматическая установка паузы между подачек воды и включением высокого напряжения, необходимой для стекания капель;
- Автоматическая установка времени подачи испытательного напряжения с автоматическим отключением высоковольтных цепей тех перчаток, в которых ток утечки превысил значение 9 мА;
- Визуальный контроль над величиной испытательного напряжения и токами утечки в цепи каждой перчатки;
- Сигнализация основных состояний процесса испытания и сигнализации, которая сообщает оператору № перчатки, в цепи которой ток утечки превысил допустимую величину.
Стенд позволяет испытывать одновременно 12 перчаток. Испытания диэлектрических перчаток осуществляются на стенде в соответствии с ТУ38.106977-2004.
Технические Данные
| Параметр | Значение | |
| Напряжение питающей сети однофазного переменного тока, В | 220±22 | |
| Частота питающей сети, Гц | 50±1 | |
| Потребляемая мощность, ВА, не более | 1500 | |
| Режим испытания | Проверка ламп (100В) | Испыт. ванна |
| Действующее значение минимального испытательного напряжения, кВ | 0,02 | 1,0 |
| Действующее значение максимального измеряемого напряжения, кВ | 0,1 | 10 |
| Приведенная погрешность измерения напряжения, % | ± 3 | ± 3 |
| Минимальный измеряемый ток утечки, мА | Не измеряется | 0,3 |
| Максимальный измеряемый ток утечки, мА | - | 9 |
| Приведенная погрешность измерения тока, % | - | ± 3 |
| Количество одновременно испытуемых перчаток на стенде, шт. | 12 | |
| Время общего цикла испытания партии перчаток, мин. | 2 | |
| Габаритные размеры блока управления, мм, не более | 316×187×132 | |
| Габаритные размеры стойки перчаточной, мм, не более | 2015×876×1112 | |
| Масса блока управления, кг, не более | 3 | |
| Масса стойки перчаточной, кг, не более | 300 | |
| Средний срок службы стенда, лет | 10 | |
| Cтепень защиты электрооборудования стенда от воздействий среды IР30 | ГОСТ 14255-69 | |
Условия Эксплуатации
Аппарат рассчитан для эксплуатации в производственных помещениях с невзрывоопасной средой при следующих условиях:
| Параметр | Значение |
| Температура окружающей среды, °С | от 1 до +40 |
| Относительная влажность, %, не более | 80 при температуре +25 °С |
| Атмосферное давление, кПа (мм. рт. ст.) | 84,0 – 106,7 (630 – 800) |
Обслуживание стенда производится одним оператором, имеющим допуск на проведение работ в цепях с напряжением свыше 1000 В. Оператор должен иметь 3-ю или более высокую группу по ТБ при работе в электроустановках с напряжением свыше 1000 В.
Комплект Поставки
| Наименование | Количество |
| СВС-12Ц Блок управления | 1 |
|
СВС-12Ц Стойка перчаточная в стоставе: - источник высоковольтный; - ванна для испытаний изоляционных перчаток в комплекте с насосом |
1 |
| Кабель сетевой | 1 |
| Провод заземления | 2 |
| Шланг 1/2” | 1 |
| Документация | |
| Руководство по эксплуатации СВС-12Ц | 1 |
| Паспорт СВС-12Ц | 1 |
| Паспорт источника высокого напряжения | 1 |
| Метрологическая аттестация ГП "Харьковстандартметрология" | Опционально |
