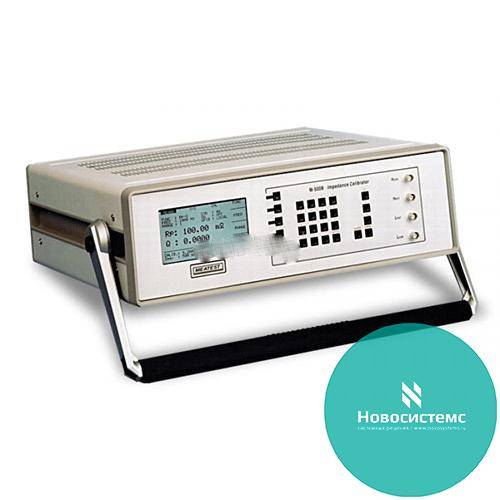

M-500B калибратор импеданса

Производитель

MEATEST

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Калибратор импеданса M-500B предназначен для калибровки RLC-метров в диапазоне частот до 20 кГц. Он содержит декадный магазин из 9 эталонных сопротивлений в диапазоне значений от 100 мОм до 10 МОм, декадный магазин из 7 эталонных частичных емкостей в диапазоне значений от 10 пФ до 10 мкФ и декадный магазин из 5　частичных индуктивностей в диапазоне значений от 1 мГн до 10 Гн. Основная схема подключения калибратора импеданса к калибруемому RCL-метру — 4x2-полюсная, с помощью разъемов типа BNC. Ввод новых данных калибровки производится с клавиатуры устройства. Доступ к данным калибровки и их изменению защищен программно. Всеми функциями калибратора можно управлять по шине IEEE 488 или по интерфейсу RS-232.

Номинальные значения сопротивлений	100 мОм, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм, 100　кОм, 1　МОм, 10 МОм
Номинальные значения емкостей	10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ, 1 мкФ, 10 мкФ
Номинальные значения индуктивностей	1, 10 мГн в диапазоне 100 Гц…20 кГц
	100 мГн на частотах 10, 20 кГц
	1 Гц на частотах 1, 2, 4 кГц
	10 Гн на частотах 100, 200, 400 Гц
Частоты калибровки	100 Гц, 200 Гц, 400 Гц, 1 кГц, 2 кГц, 4 кГц, 10 кГц, 20 кГц
Тип отображаемых данных	Rs-Ls/Q, Rp-Cp/Q, Cs-D/Rs, Cp-D/Rp,
	Ls-Q/Rs, Lp-Q/Rp
Схема подключения	4x2-полюсная, 4 разъема типа BNC

Номинальное значение	Допуск, %	Погрешность калибровки (1　кГц), %	Температурный коэффициент, %/oC
SHORT (КЗ)	50 мкОм	–	–
100 мОм	0,1	0,05	0,0002
1 Ом	0,1	0,01	0,0002
10 Ом	0,05	0,005	0,0002
100 Ом	0,05	0,005	0,0002
1 кОм	0,05	0,005	0,0002
10 кОм	0,05	0,005	0,0002
100 кОм	0,05	0,005	0,0002
1 МОм	0,1	0,05	0,0002
10 МОм	0,2	0,1	0,005

Номинальное значение	Допуск, %	Погрешность калибровки (1 кГц), %	Температурный коэффициент, %/°C
OPEN (ХХ)	5 фФ	–	–
10 пФ	2,0	0,1	0,002
100 пФ	0,2	0,01	0,002
1 нФ	0,05	0,01	0,002
10 нФ	0,05	0,01	0,002
100 нФ	0,05	0,01	0,002
1 мкФ	0,1	0,1	0,015
10 мкФ	0,1	0,1	0,015

Номинальное значение	Допуск, %	Погрешность калибровки (1 кГц), %	Температурный коэффициент, %/°C
1 мГн	0,5	0,1	0,01
10 мГн	0,5	0,1	0,01
100 мГн	0,5	0,1	0,002
1 Гн	0,5	0,1	0,01
10 Гн	0,5	0,1	0,01
