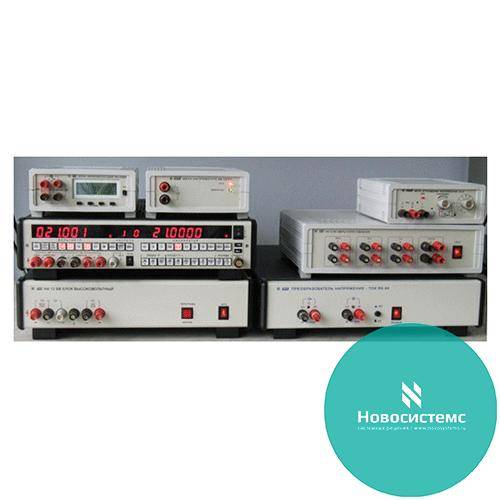

Н4-12 калибратор

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

2 421 000 руб.
до 3 103 000 руб.

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Н4-12 - прибор с уникальными в мировой практике характеристиками:

наивысшая точность
уникальные функциональные возможности
наименьшие масса и габариты
наименьшая стоимость (на совокупность функций)

Столь парадоксальное сочетание характеристик стало результатом оригинальных технических решений, в том числе и концептуальных.

Прибор, являясь и генератором и измерителем (причем, обе эти функции чаще всего можно использовать одновременно).

Данный прибор позволяет заменить целую лабораторию, выполняющей аналогичные измерительные функции.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ Н4-12

Воспроизведение постоянного напряжения	диапазон 1 нВ – 1000 В
Измерение постоянного напряжения	точность до 0,00015 %

Воспроизведение переменного напряжения	диапазон 1 мкВ – 1000 В (0,1 Гц – 1000 кГц)
Измерение переменного напряжения	точность до 0,002 %

Воспроизведение силы постоянного тока	диапазон 0,1 нА – 30 (50) А
Измерение силы постоянного тока	точность до 0,002 %

Воспроизведение силы переменного тока	диапазон 1 нА – 30 (50) А (0,1 Гц – 10 кГц)
Измерение силы переменного тока	точность до 0,015 %

РЕЖИМЫ ИЗМЕРЕНИЯ И ВОСПРОИЗВЕДЕНИЯ НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА (DС вольтметр и DС калибратор)

Диапазон: 10 нВ – 1000 В

Предел допускаемой основной погрешности измерения напряжения постоянного тока

Предел, Uп	Верхняя граница предела	Предел допускаемой основной погрешности относительно калибровочного эталона 1), ±(% от U + % от Uп)
Предел, Uп	Верхняя граница предела	24 часа, 23 ± 1 С	3 месяца, 23 ± 5 С	1 год, 23 ± 5 С
20 мВ 2)	25.000 000	0,0005 + 0,00025	0,001 + 0,00025	0,0012 + 0,00025
200 мВ 2)	250.000 00	0,0004 + 0,00004	0,0008 + 0,00004	0,001 + 0,00004
2 В	2.500 000 0	0,00025 + 0,00005	0,0005 + 0,00005	0,0008 + 0,00005
20 В	25.000 000	0,00015 + 0,000015	0,00035 + 0,000015	0,0006 + 0,000015
200 В	250.000 00	0,00025 + 0,000015	0,0005 + 0,000015	0,0008 + 0,000015
1000 В	1010.000 0	0,0003 + 0,00003	0,0006 + 0,00003	0,0009 + 0,00003

Предел допускаемой основной погрешности воспроизведения напряжения постоянного тока

Предел, Uп	Верхняя граница предела	Предел допускаемой основной погрешности относительно калибровочного эталона 1), ±(% от U + % от Uп)
Предел, Uп	Верхняя граница предела	24 часа, 23 ± 1 С	3 месяца, 23 ± 5 С	1 год, 23 ± 5 С
20 мВ 2)	25.000 000	0,0005 + 0,00015	0,001 + 0,00015	0,0012 + 0,00015
200 мВ 2)	250.000 00	0,0004 + 0,00003	0,0008 + 0,00003	0,001 + 0,00003
0,2 В	0.250 000 00	0,0004 + 0,0005	0,0008 + 0,0005	0,001 + 0,0005
2 В	2.500 000 0	0,00025 + 0,00005	0,0005 + 0,00005	0,007 + 0,00005
20 В	25.000 000	0,00015 + 0,000015	0,00035 + 0,000015	0,005 + 0,000015
200 В	250.000 00	0,0005 + 0,00005	0,0007 + 0,00004	0,001 + 0,00004
1000 В 3)	1010.000 0	0,0005 + 0,00005	0,0009 + 0,00005	0,0012 + 0,00005
П р и м е ч а н и я
1 Приведенные значения погрешности нормируются для семи-восьмиразрядной шкалы. При четырех-пятиразрядной шкале вольтметра погрешность увеличивается на единицу младшего разряда, а при шестиразрядной шкале – на две единицы. 2 При шестиразрядной шкале калибратора погрешность увеличивается на единицу младшего разряда.
1) При выпуске из производства прибор калибруется по рабочему эталону постоянного напряжения 1-го разряда (погрешность менее ±0,0002 %), температура калибровки Тк = (23 ± 1) С 2) Пределы «20 мВ» и «200 мВ» реализуются в совокупности с низковольтным блоком БН-05 3) Предел «1000 В» реализуются в совокупности с высоковольтным блоком БВ-05

Нелинейность аналого-цифрового (режим вольтметра) или цифро-аналогового (режим калибратора) преобразования не превышает ±(0,00005 % от U + 0,00001 % от Uп в температурном диапазоне 15 – 30 С.

РЕЖИМ ВОСПРОИЗВЕДЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА

(АС калибратор)

Диапазон: 1 мкВ – 1000 В (эффективное значение)

Частотный диапазон:

0,1 Гц – 1000 кГц до 20 В;
0,1 Гц – 100 кГц до 200 В;
0,1 Гц – 50 кГц до 300 В;
0,1 Гц – 30 кГц до 500 В;
0,1 Гц – 20 кГц до 700 В;
0,1 Гц – 10 кГц до 1000 В

Предел допускаемой основной погрешности воспроизведения напряжения переменного тока

Предел, Uп	Частотный диапазон	Предел допускаемой основной погрешности, ±(% от U + % от Uп), 23 ± 5 ?С
		относительной 1)	абсолютной 2)
		1 год	1 год	3 года
0,2 В (1 мкВ – 210.0000 мВ)	0,1 Гц - 20 кГц 20 - 50 кГц 50 - 100 кГц 100 - 300 кГц 300 - 500 кГц 500 - 1000 кГц	0,003 + 0,0025 0,007 + 0,003 0,02 + 0,004 0,05 + 0,005 0,08 + 0,008 0,2 + 0,01	0,007 + 0,0025 0,02 + 0,003 0,04 + 0,004 0,09 + 0,009 0,14 + 0,01 0,25 + 0,025	0,01 + 0,003 0,03 + 0,003 0,05 + 0,005 0,15 + 0,01 0,2 + 0,01 0,4 + 0,04
2 В (10 мкВ – 2.100 000 В)	0,1 Гц - 20 кГц 20 - 50 кГц 50 - 100 кГц 100 - 300 кГц 300 - 500 кГц 500 - 1000 кГц	0,003 + 0,0004 0,004 + 0,0005 0,005 + 0,001 0,03 + 0,003 0,06 + 0,006 0,2 + 0,02	0,004 + 0,0004 0,008 + 0,0005 0,01 + 0,001 0,04 + 0,004 0,1 + 0,01 0,25 + 0,025	0,008 + 0,0008 0,015 + 0,0015 0,02 + 0,002 0,06 + 0,006 0,18 + 0,018 0,4 + 0,04
20 В (0,1 мВ – 21.000 00 В)	0,1 Гц - 20 кГц 20 - 50 кГц 50 - 100 кГц 100 - 300 кГц 300 - 500 кГц 500 - 1000 кГц	0,002 + 0,0002 0,004 + 0,0004 0,005 + 0,0005 0,022 + 0,002 0,05 + 0,005 0,2 + 0,02	0,0035 + 0,0002 0,008 + 0,0004 0,01 + 0,0005 0,035 + 0,003 0,1 + 0,005 0,25 + 0,02	0,008 + 0,0004 0,012 + 0,001 0,015 + 0,0015 0,05 + 0,005 0,15 + 0,015 0,4 + 0,04
200 В (1 мВ – 200.000 0 В)	0,1 Гц - 20 кГц 20 - 50 кГц 50 - 100 кГц	0,0025 + 0,00025 0,006 + 0,0006 0,015 + 0,0015	0,005 + 0,0003 0,012 + 0,001 0,022 + 0,002	0,01 + 0,005 0,02 + 0,002 0,03 + 0,003
1000 В (10 мВ – 1000.000 В)	0,1 Гц - 20 кГц 1 - 10 кГц 10 - 30 кГц 30 - 50 кГц	0,0035 + 0,0004 0,007 + 0,0005 0,015 + 0,001 0,025 + 0,0025	0,006 + 0,0004 0,01 + 0,0005 0,02 + 0,001 0,03 + 0,003	0,015 + 0,001 0,02 + 0,001 0,04 + 0,002 0,05 + 0,005
1) Погрешность относительно калибровочных эталонов 2) Дополнительно включает погрешность калибровочных эталонов производителя

РЕЖИМ ИЗМЕРЕНИЯ СИНУСОИДАЛЬНОГО НАПРЯЖЕНИЯ

(СКЗ – преобразователь, АС TRUE RMS)

Предел допускаемой основной погрешности измерения синусоидального напряжения

Предел, Uп	Частотный диапазон	Предел допускаемой основной погрешности, ±(% от U + % от Uп), 23 ± 5 ?С
		относительной 1)	абсолютной 2)
		1 год	1 год	3 года
0,2 В (0,1 – 210.0000 мВ)	20 - 100 Гц 0,1 - 20 кГц 20 - 50 кГц 50 - 100 кГц 100 - 300 кГц 300 - 500 кГц 500 - 1000 кГц	0,004 + 0,002 0,004 + 0,001 0,01 + 0,004 0,02 + 0,006 0,05 + 0,015 0,2 + 0,05 0,3 + 0,2	0,007 + 0,002 0,007 + 0,001 0,02 + 0,004 0,04 + 0,006 0,1 + 0,015 0,2 + 0,05 0,3 + 0,2	0,01 + 0,003 0,01 + 0,002 0,03 + 0,004 0,06 + 0,01 0,15 + 0,015 0,25 + 0,05 0,4 + 0,04
2 В (1 мВ – 2.100 000 В)	20 - 100 Гц 0,1 - 20 кГц 20 - 50 кГц 50 - 100 кГц 100 - 300 кГц 300 - 500 кГц 500 -1000 кГц	0,004 + 0,0004 0,003 + 0,0003 0,005 + 0,0006 0,008 + 0,002 0,03 + 0,005 0,1 + 0,025 0,3 + 0,2	0,005 + 0,0004 0,004 + 0,0003 0,008 + 0,0006 0,012 + 0,002 0,04 + 0,005 0,15 + 0,025 0,3 + 0,2	0,01 + 0,0005 0,01 + 0,0005 0,015 + 0,001 0,02 + 0,002 0,06 + 0,006 0,2 + 0,025 0,4 + 0,2
20 В (0,01 – 21.000 00 В)	20 - 100 Гц 0,1 - 20 кГц 20 - 50 кГц 50 - 100 кГц 100 - 300 кГц 300 - 500 кГц 500 -1000 кГц	0,004 + 0,0004 0,003 + 0,0003 0,005 + 0,0005 0,008 + 0,002 0,03 + 0,005 0,1 + 0,025 0,3 + 0,15	0,005 + 0,0008 0,004 + 0,0004 0,008 + 0,0005 0,012 + 0,002 0,04 + 0,005 0,15 + 0,025 0,3 + 0,15	0,01 + 0,0005 0,01 + 0,0005 0,015 + 0,001 0,015 + 0,002 0,06 + 0,006 0,2 + 0,025 0,4 + 0,2
200 В (0,1 – 210.000 0 В)	20 - 100 Гц 0,1 - 20 кГц 20 - 50 кГц 50 - 100 кГц	0,004 + 0,004 0,003 + 0,0003 0,008 + 0,00008 0,015 + 0,002	0,005 + 0,0005 0,005 + 0,0004 0,012 + 0,001 0,002 + 0,002	0,01 + 0,0005 0,01 + 0,0005 0,02 + 0,002 0,03 + 0,003
1000 В (1 – 1000.000 В)	20 - 100 Гц 0,1 - 1 кГц 1 - 10 кГц 10 - 30 кГц 30 - 100 кГц	0,005 + 0,0005 0,005 + 0,0005 0,008 + 0,001 0,02 + 0,002 0,05 + 0,005	0,006 + 0,0006 0,006 + 0,0006 0,01 + 0,001 0,03 + 0,003 0,05 + 0,005	0,015 + 0,001 0,015 + 0,001 0,025 + 0,0025 0,04 + 0,004 0,06 + 0,006
1) Погрешность относительно калибровочных эталонов 2) Дополнительно включает погрешность калибровочных эталонов производителя

РЕЖИМ ИЗМЕРЕНИЯ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ

(СКЗ – преобразователь, АС TRUE RMS)

Предел допускаемой основной погрешности измерения переменного напряжения

Предел, Uп (диапазон)	Частотный диапазон	Предел допускаемой основной погрешности, ±(% от U + % от Uп), 23 ± 5 ?С
		относительной 1)	абсолютной 2)
		1 год	1 год	3 года
0,2 В (2 – 210.0000 мВ)	20 - 100 Гц 0,1 - 20 кГц 20 - 50 кГц 50 - 100 кГц 100 - 300 кГц 500 - 1000 кГц	0,004 + 0,004 0,004 + 0,004 0,01 + 0,007 0,02 + 0,01 0,1 + 0,05 0,5 + 0,5	0,007 + 0,004 0,007 + 0,004 0,02 + 0,007 0,04 + 0,01 0,1 + 0,05 0,5 + 0,5	0,01 + 0,005 0,01 + 0,005 0,03 + 0,007 0,06 + 0,01 0,15 + 0,015 0,5 + 0,5
2 В (20 мВ – 2.100 000 В)	20 - 100 Гц 0,1 - 20 кГц 20 - 50 кГц 50 - 100 кГц 100 - 300 кГц 500 - 1000 кГц	0,005 + 0,002 0,004 + 0,001 0,005 + 0,002 0,01 + 0,005 0,05 + 0,015 0,3 + 0,2	0,005 + 0,002 0,004 + 0,001 0,01 + 0,002 0,015 + 0,005 0,05 + 0,015 0,3 + 0,2	0,01 + 0,002 0,01 + 0,002 0,015 + 0,002 0,02 + 0,005 0,06 + 0,015 0,4 + 0,3
20 В (0,2 – 21.000 00 В)	20 - 100 Гц 0,1 - 20 кГц 20 - 50 кГц 50 - 100 кГц 100 - 300 кГц 500 - 1000 кГц	0,005 + 0,002 0,004 + 0,001 0,005 + 0,002 0,01 + 0,005 0,04 + 0,015 0,3 + 0,2	0,005 + 0,002 0,004 + 0,001 0,01 + 0,002 0,015 + 0,005 0,05 + 0,015 0,3 + 0,2	0,01 + 0,002 0,01 + 0,002 0,015 + 0,002 0,02 + 0,005 0,06 + 0,015 0,4 + 0,3
200 В (2 – 210.000 0 В)	20 - 100 Гц 0,1 - 20 кГц 20 - 50 кГц 50 - 100 кГц	0,005 + 0,002 0,004 + 0,001 0,008 + 0,002 0,015 + 0,008	0,006 + 0,002 0,006 + 0,001 0,015 + 0,002 0,025 + 0,008	0,01 + 0,002 0,01 + 0,002 0,02 + 0,002 0,03 + 0,01
1000 В (10 – 1000.000 В)	20 - 100 Гц 0,1 - 1 кГц 1 - 10 кГц 10 - 30 кГц 30 - 100 кГц	0,005 + 0,002 0,005 + 0,002 0,008 + 0,002 0,015 + 0,005 0,05 + 0,01	0,006 + 0,002 0,006 + 0,002 0,01 + 0,002 0,02 + 0,005 0,05 + 0,01	0,015 + 0,002 0,015 + 0,002 0,02 + 0,002 0,04 + 0,005 0,05 + 0,01
1) Погрешность относительно калибровочных эталонов 2) Дополнительно включает погрешность калибровочных эталонов производителя

РЕЖИМ ВОСПРОИЗВЕДЕНИЯ СИЛЫ ПОСТОЯННОГО И ПЕРЕМЕННОГО ТОКА

(DСI, АСI калибратор)

Предел допускаемой основной погрешности воспроизведения силы постоянного и переменного тока

Предел, Iп	Верхняя граница предела	Предел допускаемой основной погрешности (абсолютное значение), ±(% от I + % от Iп), 1 год, 23 ± 5 ?С
		I	I~ на частотах
		I	0,1 - 200 Hz	0,2 - 1 kHz	1 - 10 kHz
2 мА	2.100 000 0	0,002 + 0,0002	0,015 + 0,0015	0,025 + 0,0025	0,05 + 0,005
20 мА	21.000 000	0,002 + 0,0002	0,015 + 0,0015	0,025 + 0,0025	0,05 + 0,005
200 мА	200.000 0	0,0035 + 0,0003	0,015 + 0,0015	0,025 + 0,0025	0,05 + 0,005
2 А	2.000 000 0	0,006 + 0,0006	0,02 + 0,002	0,03 + 0,003	0,05 + 0,005
20 А	30.000 00	0,025 + 0,0025 0,05 при I > 20 А	0,03 + 0,003	0,03 + 0,003	(0,03+0,003) (f *
* f – частота в килогерцах П р и м е ч а н и я 1 Предел «20 А» формируется с помощью преобразователя напряжение-ток Я9-44. 2 При межповерочном интервале 3 года погрешность удваивается.

РЕЖИМ ИЗМЕРЕНИЯ СИЛЫ ПОСТОЯННОГО И ПЕРЕМЕННОГО ТОКА

Режим прямого измерения силы тока в приборе отсутствует, но наличие в комплекте поставки шунтов и режимов измерения напряжений постоянного и переменного тока открывает такие возможности.

Ниже приведены характеристики шунтов из комплекта поставки прибора Н4-12.

Номинальное значение сопротивления	Отклонение от номинального значения, не более	Предел допускаемой основной погрешности на постоянном токе (1 год, 23±5 °С)	Частотная погрешность (отличие от сопротивления постоянному току), не более
			0,1 – 200 Гц	200 – 1000 Гц	1 – 10 кГц
100 Ом 10 Ом 1 Ом	±0,03 % ±0,03 % ±0,03 %	±0,003 % ±0,003 % ±0,003 %	±0,005 % ±0,005 % ±0,005 %	±0,01 % ±0,01 % ±0,01 %	±0,02 % ±0,02 % ±0,02 %

Номинальное значение сопротивления	Отклонение от номинального значения, не более	Предел допускаемой основной погрешности на постоянном токе (3 мес, 23±5 °С)	Предел допускаемой погрешности аттестации (отличие от действительного значения сопротивления на заданной частоте) в частотном диапазоне
			0,1 – 1000 Гц	1,1 – 5 кГц	5,1 – 10 кГц
0,01 Ом	±0,1 %
