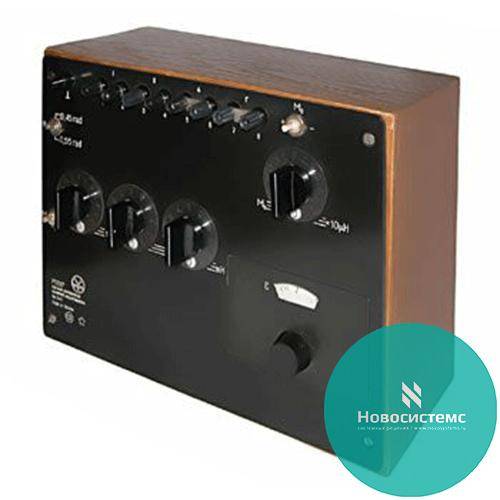

Р567 магазин индуктивности

Величина параметров и характеристики

Примечание

Класс точности магазина по ГОСТ 10770-84

0,2

Номинальная область частот

от 20 до 5000Гц

Для всех декад, кроме декады «х10» мГн

от 20 до 2500Гц

Для декады «х10» мГн

Расширенная область частот

от 5000 до 10000Гц

Для всех декад, кроме декады «х10» мГн

Основная погрешность в номинальной области частот

(0,2+0,08/L) %

L — набор на магазине в мГн

Изменение значения индуктивности, вызванное изменением частоты от границы номинальной области до любого значения частоты в расширенной области

не более основной погрешности

Пределы измерения индуктивности

от начальной до 111,1 мГн

Ступенчатые декады10х(10+0,1) мГн и плавная-вариометр — 10×0,01 мГн

Начальная индуктивность

Зажимы:
1-2...45мкГн
1-3...60мкГн
1-4...3мкГн

Изменение начальной индуктивности при изменении:
а)температуры окружающего воздуха от +20 до +10 С или до +35 С;
б)частоты от границы номинальной области
до любой частоты в расширенном диапазоне
частоты

Не должно
превышать ±0,33 мкГн

Максимальный рабочий ток не более

0,25 А

Номинальный рабочий ток не более

0,2 А

Падение напряжения на включенной индуктивности не более

250 В

Дополнительная погрешность за счет взаимного влияния магнитных полей включенных смежных декад

не более 0,3
основной
погрешности

Сопротивление постоянному току при включении всего магазина при t = +20 °С не более

Зажимы:
1-2...32 Ом
1-3...32 Ом
1-4...62 Ом

При переключении секций омическое сопротивление изменяется не более чем на ±1%

Изменение индуктивности при изменении температуры окружающего воздуха от +20 °С на каждые 10° не превышает

~ 0,04%
~ 0,02%
~ 0,15%

для декады х10 для декады х1 для декады «х0,1»

Температура перегрева обмоток катушек индуктивности при токе ,25А

не более
15°С

Переключатели в положении «10»

не более
50°С

Переключатели в положении «0»

Изменение добротности в зависимости от частоты

ωL/R

где: ω -угловая частота; L -набор на магазине в Гн

Изменение индуктивности под действием внешнего магнитного поля напряженностью
H ≤ 4000/f А/м, но не более 8 а/м, не превышает

не более удвоенной основной погрешности

R -сопротивление постоянному току (в омах) , при наборе на магазине индуктивности L
f -частота влияющего поля равная любой частоте из рабочего диапазона частот

Величина емкости токоведущих частей по отношению к экрану не более

200 пФ

Сопротивление электропроводящего слоя экрана ящика

Сопротивление изоляции между токоведущей частью магазина и экраном не менее

100 МОм

Испытательное напряжение, приложенное между токоведущей частью и экраном

2 кВ 50 Гцв течение 1 мин.

Габаритные размеры , мм

405×315×235

Вес магазина не более

11 кг
