Описание:

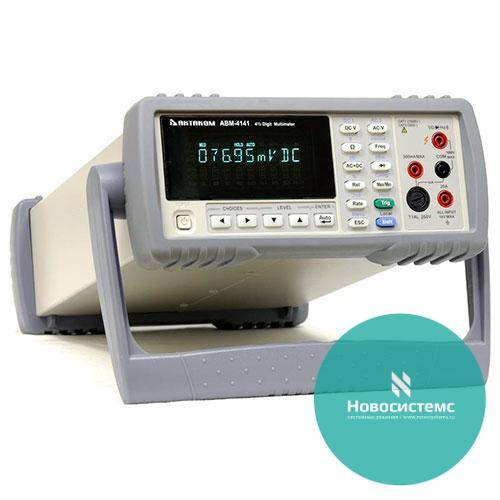

Мультиметр АВМ-4141 предназначен для измерения напряжения и силы постоянного и переменного тока, сопротивления и частоты. Прибор имеет изменяемую разрядность дисплея и позволяет производить измерение постоянной и переменной составляющих в частотном диапазоне до 100 кГц, истинного среднеквадратичного значения (True RMS), сравнение результатов измерений с заданными значениями, проверку диодов и звуковую прозвонку цепи, измерение в децибелах и т. д.
-
ВФД дисплей. Разрядность индикатора 41/2 (21000 отсчетов)
-
12 различных измерений, постоянное/переменное напряжение, постоянный/переменный ток, 2/4 – проводное измерение сопротивления, частота/период, проверка диодов, dB/dBm и др.
-
TrueRMS для измерения переменного тока и напряжения
-
Измерение постоянного напряжения с погрешностью 0,03% и с разрешением 10 мкВ
-
Максимальная скорость 25 измерений в секунду
-
Автоматический и ручной выбор диапазонов
-
Фиксация максимального, минимального, среднего значений и девиации
-
Удержание показаний
-
Встроенные математические функции: %, dB, dBm
-
Режим отображения:
однострочный
двустрочный: постоянное и переменное напряжение, постоянный и переменный ток, переменное напряжение и частота, переменный ток и частота, текущее значение и dB/dBm, текущее значение и максимальное/минимальное значение
-
Режим относительных измерений REL
-
Функция компаратора HI/IN/LO
-
Режим запуска: внутренний, ручной, по шине
-
Интерфейс для подключения приборов к ПК: USB
-
Поддержка SCPI комманд
-
Тестирование диодов и прозвонка цепи
Технические характеристики
|
Полная шкала и скорость измерения |
|
Скорость |
Медленная |
Средняя |
Быстрая |
|
Скорость считывания (значений/сек) |
DCV, DCI |
5 |
10 |
25 |
|
ACV, ACI |
5 |
10 |
25 |
|
Ω |
5 |
10 |
25 |
|
AC+DC |
1.2 |
1.4 |
1.5 |
|
Частота |
1 |
2 |
3.9 |
|
Постоянное напряжение DCV |
|
Диапазон |
Макс. значение |
Разрешение |
Точность (1 год) |
Входной импеданс |
|
200 мВ |
210.00 |
10 мкВ |
±(0.03%+0.04%) |
10 МОм |
|
2 В |
2.1000 |
100 мкВ |
±(0.03%+0.02%) |
11.1 МОм |
|
20 В |
21.000 |
1 мВ |
±(0.03%+0.02%) |
10.1 МОм |
|
200 В |
210.00 |
10 мВ |
±(0.03%+0.02%) |
10 МОм |
|
1000 В |
1200.00 |
100 мВ |
±(0.03%+0.02%) |
10 МОм |
|
Постоянный ток DCI |
|
Диапазон |
Макс. значение |
Разрешение |
Точность (1 год) |
Напряжение на нагрузке /сопротивление шунта |
|
2 мА |
2.1000 |
0.1 мкА |
±(0.08%+0.025%) |
<0.3 В/100 Ом |
|
20 мА |
21.000 |
1 мкА |
±(0.08%+0.020%) |
<0.04 В/1 Ом |
|
200 мА |
|
210.00 |
10 мкА |
±(0.08%+0.020%) |
<0.3 В/1 Ом |
|
2 A |
2.1000 |
100 мкА |
±(0.3%+0.025%) |
<0.05 В/10 мОм |
|
20 A |
20.000 |
1 мА |
±(0.3%+0.025%) |
<0.6 В/10 мОм |
|
Переменное напряжение ACV (True-rms) |
|
Диапазон |
200 мВ |
2 В |
20 В |
200 В |
750 В |
|
Разрешение |
10 мкВ |
100 мкВ |
1 мВ |
10 мВ |
100 мВ |
Точность (1 год) |
20~50 Гц |
±(1.0%+0.2%) |
--- |
|
50 Гц~20 кГц |
±(0.5%+0.15%) |
±(0.4%+0.05%) |
±(0.8%+0.075%) |
|
20 кГц~50 кГц |
±(1.8%+0.25%) |
±(1.5%+0.1%) |
|
50 кГц~100 кГц |
±(3.0%+0.75%) |
±(3.0%+0.25%) |
|
Переменный ток ACV (True-rms) |
|
Диапазон |
2 мА |
20 мА |
200 мА |
2 А |
20 А |
|
Разрешение |
0.1 мкА |
1 мкА |
10 мкА |
100 мкА |
1 мА |
Точность (1 год) |
20 Гц~50 Гц |
±(1.5%+0.5%) |
±(2.00%+0.5%) |
|
50 Гц~2 кГц |
±(0.5%+0.3%) |
|
2 кГц~20 кГц |
±(2%+0.5%) |
±(2%+0.38%) |
--- |
|
Сопротивление (2-х/4-х проводная схема) |
|
Диапазон |
Макс. значение |
Разрешение |
Тестовый ток |
Точность (1 год) |
|
200 Ом |
210.00 |
10 мОм |
0.5 мА |
±(0.10%+0.05%) |
|
2 кОм |
2.1000 |
100 мОм |
0.45 мА |
±(0.10%+0.025%) |
|
20 кОм |
21.000 |
1 Ом |
45 мкА |
±(0.10%+0.025%) |
|
200 кОм |
210.00 |
10 Ом |
4.5 мкА |
±(0.10%+0.025%) |
|
2 МОм |
2.1000 |
100 Ом |
450 нА |
±(0.15%+0.025%) |
|
20 МОм |
21.000 |
1 кОм |
45 нА |
±(0.30%+0.05%) |
|
Частота |
|
Диапазон |
Макс. значение |
Разрешение |
Точность (1 год) |
Чувствительность (синус) |
|
5~10 Гц |
9.9999 |
0.0001 Гц |
±(0.05%+0.02%) |
200 мВскз |
|
10~100 Гц |
99.999 |
0.001 Гц |
±(0.01%+0.02%) |
300 мВскз |
|
100~100 кГц |
999.99 |
0.1 Гц |
±(0.01%+0.008%) |
300 мВскз |
|
100 кГц~1 МГц |
9999.9 |
10 Гц |
±(0.01%+0.008%) |
500 мВскз |
Данные приведены при медленной скорости измерения
-
Рабочая температура и влажность: 0...40 °C, ≤90%RH
-
Питание: 198...242 В переменного тока, частота: 47.5...63 Hz
-
Потребляемая мощность: ≤ 10 ВА
-
Габаритные размеры: 277x115x340 мм
-
Вес: 2,2 кг
Описание работы с меню прибора
Меню имеет трехуровневую структуру: «меню», «команды» и «параметры».
-
Включение меню Shift → ESC;
-
Отключение меню (Shift → ESC) или любая из кнопок выбора режимов измерений и математических функций;
-
Подтверждение изменений на уровне параметров ENTER (Auto);
-
Отмена изменений, сделанных на уровне параметров ESC (Menu).
A: Математическое меню «MATH»
1: HIGH LIMIT → 2: LO LIMIT → 3:PERC REF → 4:dB REF → 5:dBm REF
|
HIGH LIMIT |
Установка верхнего предела диапазона |
|
LO LIMIT |
Установка нижнего предела диапазона |
|
PERC REF |
Установка базового значения для функции «%» |
|
dB REF |
Установка базового значения напряжения dB |
|
dBm REF |
Установка базового значения полного сопротивления dBm |
B: Меню триггера «TRIGger»
1: TRIG MOD → 2: HOLD WIN → 3:HOLD CNT
|
TRIG MODE |
Выбор режима запуска триггера: IMMediate (внутренний), MANUal (ручной) или BUS (по шине) |
|
HOLD WIN |
Установка диапазона чувствительности удержания показаний |
|
HOLD CNT |
Подсчет считываний для удержания показаний |
C: Системное меню «SYStem»
1: BEEP STA → 2:BAUD RAT → 3:TX TERM → 4:RETURN → 5:KEY SONG → 6:REVISION → 7:ZERO CAL
|
BEEP STA |
Включение/отключение звукового сигнала |
|
BAUD RAT |
Выбор скорости передачи данных для интерфейса RS232C |
|
TX TERM |
Выбор обозначения терминала для передачи данных по RS232C |
|
RETURN |
Возврат заводских установок прибора |
|
KEY SOUND |
Вкл./Откл. звукового сигнала при нажатии кнопок прибора |
|
REVISION |
Выводит на дисплей информацию о модели и версии программного обеспечения |
|
ZERO CAL |
Удаление калибровочных коэффициентов (защищено паролем) |
Отображение измерямых параметров на дисплее
|
Первичный дисплей |
Вторичный дисплей |
|
DC V |
AC V |
dBm |
dB |
Hz |
|
|
AC V |
DC V |
dBm |
dB |
Hz |
|
|
DC V+AC V |
dBm |
dB |
Hz |
AC V |
DC V |
|
DC I |
AC I |
Hz |
|
|
|
|
AC I |
DC I |
Hz |
|
|
|
|
DC I+AC I |
Hz |
AC I |
DC I |
|
|
|
Hz |
AC V/AC I |
AC I/AC V |
|
|
|
|
% |
% |
|
Comp |
HI, IN, LO, PASS, FAIL |
|
Max/Min |
Max |
Min |
