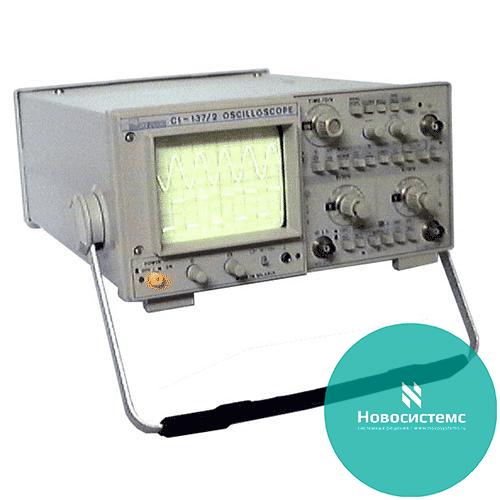

С1-137/2 осциллограф аналого-цифровой двухканальный
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
С1-137/2
- Аналого-цифровой осциллограф С1-137/2 предназначен для исследования формы электрических сигналов, измерения их амплитудно-цифровых параметров и визуального наблюдения в реальном времени или после записи в цифровую память. При этом существенно увеличиваются возможности прибора С1-137/2 в плане качественного отображения без мерцаний медленно изменяющихся процессов или редко повторяющихся сигналов, "режим самописца" позволят непрерывно регистрировать эти процессы. Предпусковая запись обеспечивает регистрацию процессов, предшествующих моменту синхронизации, а наличие интерфейса RS - 232 передачу формы сигналов на персональную ЭВМ для автоматической распечатки.
- Основные данные С1-137/2
- Вертикальное отклонение
- Полоса пропускания постоянный ток ... 25 МГц
- Коэффициенты отклонения 2 мВ/дел ... 5 В/дел
- Погрешность установки ± 4%
- Время нарастания ПХ ≤ 3,5 нс
- Входной импеданс 1 МОм/20 пФ
- Входное напряжение:
- 100 В (эффективное значение)
- 300 В (с делителем 1:10)
- Режимы по вертикали: анал 1, канал 2, суммирование сигналов каналов 1 и 2, поочередная коммутация каналов 1 и 2
- Горизонтальное отклонение
- 200 нс/дел ... 200 мс/дел (плюс усилитель х10)
- Погрешность установки ± 4 %, ± 5 % (в режиме х10)
- Режимы развёртки авто, ждущий
- Синхронизация
- канал 1, канал 2, внешний ТВ (строка, поле)
- Внешняя 200 мВ (10 Гц...25 МГц); 500 мВ (5 МГц ... 25 МГц)
- Внутренняя 0,8 дел. (10 Гц ... 5 МГц); 2 дел. (5 МГц ... 25 МГц)
- Наличие режима X-Y в полосе 1 МГц (3 дБ), коэф. откл. 2 мВ/дел ... 5 В/дел; погр. ±10%
- Встроенный калибратор
- меандр: частота (1000 ±10) Гц, амплитуда (0,6 ±0,006) В
- Цифровая память
- Частота дискретизации 1 МГц
- Число разрядов АЦП 8
- Объем памяти на канал 0,5 Кбайт
- Предзапись 50 %
Синхронизация телевизионным сигналом
- Два канала
- Цифровая память
- Режим Х-Y
- Интерфейс RS-232
Тип ЭЛТ 11Л09И
Экран 80x100 мм (8х10 дел.)
Ширина луча не более 0,8 мм
Ускоряющее напряжение 8 кВ
Питание 127/220 В ±10%, 50 Гц
Потребляемая мощность 40 В · А
Габариты 130 х 270 х 370 мм
Масса С1-137/2 5,5 кг
