Если вы ищете, где приобрести высокоточный цифровой осциллограф серии ADS1102CAL, обращайтесь в компанию «Новосистемс». Мы реализуем только сертифицированную продукцию. Прямые связи с поставщиками позволяют устанавливать цены, рекомендуемые производителем. Действует гибкая система скидок, предоставляются бесплатные консультации эксперта.

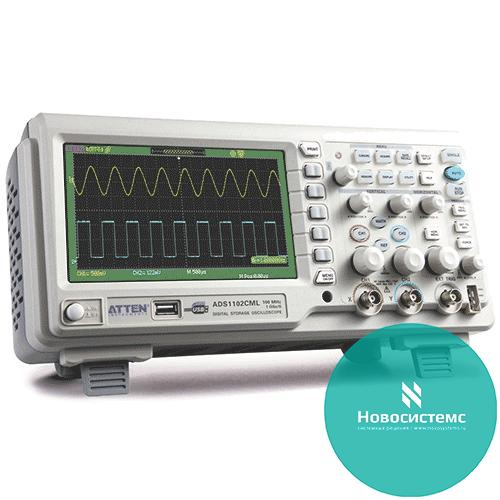

Двухканальный осциллограф модификации ADS1102CAL предназначен для изучения временных и амплитудных параметров электрического сигнала. Он может автоматически выполнять 32 вида измерений, поэтому с его помощью осуществляют качественный и быстрый анализ формы входных сигналов. Использование ATTEN ADS1102CAL существенно сократит время отладки современных радиотехнических устройств.
Возможности и характеристики ADS1102CAL
ADS1102CAL имеет многоязычный пользовательский интерфейс с русским языком, что упрощает эксплуатацию. Эффективная фильтрация шума исключает ложное срабатывание системы.
Функциональные возможности ADS1102CAL:
-
Фурье-анализ;
-
встроенный частотомер;
-
исследование временных задержек и фаз между сигналами;
-
программируемая цифровая фильтрация;
-
измерения между фронтами сигналов;
-
допусковый контроль;
-
наблюдение сигналов сложной формы;
-
сегментированная развёртка;
-
три режима курсорных измерений;
-
регулируемый гистерезис уровня запуска;
-
непрерывная регистрация и отображение НЧ-сигнала (режим «самописец»);
-
запуск по фронту, скорости нарастания, видеосигналу, длительности импульса, шаблону логического состояния и многое другое.
Технические характеристики ADS1102CAL:
-
полоса пропускания – 100 МГц;
-
глубина внутренней памяти – до 40 Кб;
-
максимальная частота дискретизации – 1 ГГц в реальном времени и 50 ГГц в эквивалентном режиме;
-
покадровая регистрация осциллограмм (воспроизведение и запись до 2500 кадров);
-
7-дюймовый цветной дисплей 480 x 234 px;
-
масса – 2,4 кг;
-
интерфейсы: USB, RS-232, Pass/Fail output;
-
габариты: 339 х 110,5 х 148,5 мм.
Технические характеристики Atten ADS 1102 CAL
-
Количество каналов: два
-
Полоса пропускания: 100 МГц
-
Частота дискретизации в реальном времени:
одноканальный режим – 25 кГц … 1 ГГц
двухканальный режим – 25 кГц … 500 МГц на канал
-
Максимальная эквивалентная частота дискретизации: 50 ГГц
-
Горизонтальная развертка:
интерполяция: Sin(x)/x, линейная
коэффициент развертки - 4 нс /дел … 40 с/дел
глубина памяти - 40K
время нарастания фронта - не более 3,5 нс
разрешение: 8 бит
чувствительность: 2 мВ/дел - 5 В/дел
смещение: ± 400 мВ/ ± 2 В/ ± 40 В/ ± 50 В
погрешность постоянного напряжения ± 3%
типы развертки - автоматический, ждущий, однократный
диапазон задержки запуска - 100 нс … 10 с
поочередный, по фронту, по импульсу, по видеосигналу(PAL, SECAM, NTSC - поле/строка), по наклону фронта
дополнительный внешний вход синхронизации (EXT)
функция Pass/Fail (отбор годен/не годен)
автоматические измерения - 32 параметра
встроенный частотомер
курсорные измерения (ΔU, Δt, 1/Δt, трекинг)
математические функции - сложение, вычитание, умножение, деление, БПФ
фигуры Лиссажу
-
Внутренняя память - 20 осциллограмм, 20 настроек, 2 опорные осциллограммы
-
Внешняя память на USB-flash носитель
-
Регистрация данных: выборка, пиковый детектор, усреднение
-
Кадровый регистратор: запись до 1000 осциллограмм с интервалом 1 мс - 999 с
-
Режим самописец: длина записи во внутреннюю память 6 млн. отсчетов
-
Характеристики входа:
развязка: по постоянному току, по переменному току, заземление
входной импеданс – 1 МОм ±2% параллельно с 17 ± 3 пФ
коэффициент ослабления щупа: 1Х / 10Х / 100Х / 1000Х
максимальное входное напряжение – 400 В (размах + постоянное напряжение)
задержка между каналами – 500 пс
ограничение полосы пропускания – 20 МГц / полная полоса
диагональ 17,8 см, TFT, 800 × 480 пикселов
регулируемый контраст
режим увеличения окна (ZOOM)
12 языков экранного интерфейса (без русского)
-
Интерфейс передачи данных:
USB 2.0
USB device
выход синхросигнала годен/не годен (разъем MCX)
-
Способ охлаждения: принудительная вентиляция
-
Питание: 120 - 240 В, 50/60 Гц
-
Потребляемая мощность: менее 30 Вт
-
Диапазон температур:
рабочих: 10°С ... +40°С при относительной влажности менее 85%
хранения: -20°С ... +60°С при относительной влажности менее 85%
-
Размеры: 313 х 108 х 142 мм
-
Масса: 2080 г
-
Масса с упаковкой: 3570 г
