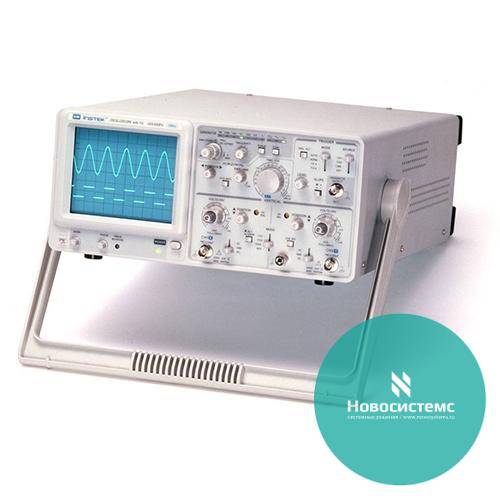

Параметр |
Значения |
|
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ |
|
Полоса пропускания (-3 дБ) |
0…20 МГц (-3 дБ) (0…7 МГц при усилении х5) |
|
Коэффициент отклонения |
5 мВ/дел…5 В/дел (шаг 1-2-5), усиление x5 |
|
Погрешность установки |
±3% (±5% при усилении х5) |
|
Регулировка |
Плавное перекрытие в 2,5 раза |
|
Время нарастания |
≤ 17,5 нс (≤ 50 нс при усилении x5) |
|
Входной импеданс |
1 МОм / 25 пФ |
|
Максимальное входное напряжение |
300 В (DC+AСпик., до 1 кГц) |
|
Режимы работы |
Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно |
|
Выход канала 1 |
≥ 20 мВ/дел на 50 Ом |
|
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ |
|
Коэффициент развертки |
0,2 мкс/дел…0,5 с/дел (шаг 1-2-5), растяжка x10 |
|
Погрешность установки |
±3% (±5% при растяжке х10) |
|
Регулировка |
Плавное перекрытие в 2,5 раза |
|
СИНХРОНИЗАЦИЯ |
|
Источники синхронизации |
Автовыбор, канал 1, канал 2, сеть, внешний |
|
Режимы запуска разверкти |
Автоколебательный, ждущий, ТВ (кадр, строка) |
|
Уровень внешней синхронизации |
До 300 В (DC+ACпик., до 1 кГц) |
|
Вход внешней синхронизации |
1 МОм / 30 пФ |
|
X-Y ВХОД |
|
Полоса пропускания (-3 дБ) |
0 … 500 кГц (-3 дБ) |
|
Коэффициент отклонения |
5 мВ/дел...5 В/дел (±4%) |
|
Разность фаз X-Y |
≤ 3° в диапазоне 0…50 кГц |
|
Z-ВХОД |
|
Частотный диапазон |
0…2 МГц |
|
Чувствительность |
≥ 5 В (макс. до 30 В DC+ACпик., до 1 кГц) |
|
Входное сопротивление |
47 кОм |
|
ЭЛТ |
|
Размер экрана |
8 x 10 дел. (1 дел. = 10 мм) |
|
Напряжение ускорения |
2 кВ |
|
ОБЩИЕ ДАННЫЕ |
|
Напряжение питания |
115 В / 230 В ± 15%, 50 / 60 Гц |
|
Потребляемая мощность |
40 ВА |
|
Габаритные размеры |
310 х 150 х 455 мм |
|
Масса |
8 кг |
