Двухлучевая ЭЛТ с внутренней беспараллаксной шкалой
- Знаковая индикация на экране ЭЛТ
- Две развертки - основная и задержанная

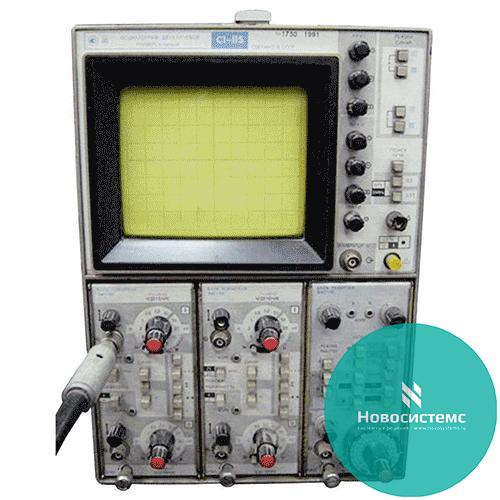

С1-115/1 предназначен для исследования двух независимых однократных или периодических электрических сигналов путем визуального наблюдения и фотографирования.
Обеспечивает независимое осцнллографирование на каждом луче ЭЛТ, одновременное наблюдение сигнала в двух амплитудно-временных масштабах, цифровую индикацию масштабных коэффициентов на экране ЭЛТ.
Основные данные С1-115/1
Количество каналов 4
Полоса пропускания 50 МГц
Коэффициент отклонения 5 мВ/дел-5 В/дел, погрешность 4%
Входное сопротивление и емкость 1 МОм, 20 пФ с выносным делителем 10 МОм, 10 пФ
Коэффициенты разверток:
основной 5 нс/дел-50 мс/дел, погрешность 4%
задержанной 20 нс/дел-5 нс/дел, погрешность 4%
Тип индикатора - ЭЛТ 17ЛО4Н
Рабочая часть экрана 100X120 мм (8Х10 дел.)
Скорость фотозаписи 200 км/с
Потребляемая мощность 160 В · А
Габариты 228X540X320 мм
Масса С1-115/1 20 кг
