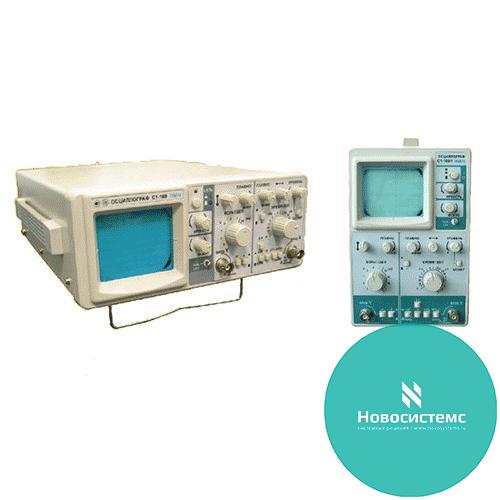

С1-169 осциллограф

Описание:

Осциллограф одноканальный С1-169 предназначен для исследования электрических сигналов амплитудой от 10 мВ до 300 В (с делителем 1:10) во временном диапазоне от 0,4 мкс до 0,8 с.
Осциллограф может быть использован везде, где требуется контроль параметров электрических сигналов – в промышленных и научных лабораториях, ремонтных предприятиях, учебных заведениях, в радиолюбительской практике

Технические характеристики С1-169

• Число каналов С1-169  1
• Полоса пропускания С1-169      (0 … 10) МГц
• Вертикальное отклонение:
• Коэффициент отклонения  5 мВ/дел … 5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5)

с делителем 1:10        50 мВ/дел … 50 В/дел
основная погрешность    ±5%
увеличение коэффициента отклонения от калиброванного значения   2,5 раза

• Допустимое суммарное значение постоянного и переменного напряжения при закрытом

входе   400 В

• Время нарастания переходной характеристики      35 нс
• Входное активное сопротивление  1 МОм

с делителем 1:10        10 МОм

• Входная емкость 25 пФ

с делителем 1:10        20 пФ

• Горизонтальное отклонение:
• Коэффициент развертки   0,1 мкс/дел … 0,1 с/дел (ступенчато соответственно ряду чисел 1, 2, 5)

увеличение коэффициента развертки от калиброванного значения    2,5 раза (плавно)
основная погрешность    ±5%
погрешность при использовании растяжки  ±7%

• Режим работы развертки? автоколебательный, ждущий, блокировка уровня запуска
• Синхронизация:
• Диапазон частот 20 Гц … 10 МГц
• Виды синхронизации      от внутреннего источника, от внешнего источника,

от сети, телевизионным сигналом

• Амплитуда внешней синхронизации (0,5 … 1) В
• Нестабильность синхронизации    0,1 дел
• Общие характеристики:
• Встроенный калибратор выдает импульсы прямоугольной формы (меандр):

амплитуда       0,5 В
погрешность     ±2%
частота 1 кГц
погрешность     ±2%

• Размер экрана ЭЛТ       36×48 мм (6×8 делений)
• Ширина линии луча       0,8 мм
• Электропитание

от сети переменного тока        220 В, 50 Гц
потребляемая мощность   25 В-А

• Условия эксплуатации:

температура окружающей среды    (+5 … +40)oС
относительная влажность при температуре +25oС   85%
время непрерывной работы        8 ч

• Габаритные размеры С1-169:   95 × 240 × 320 мм
• Масса С1-169   3,5 кг
